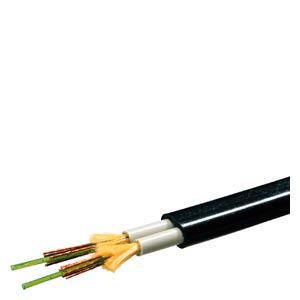

Для построения оптических сетей IndustrialEthernet в SIMATIC PCS7 применяются стеклянные волоконно-оптические кабели для внутренней и наружной прокладки, а также прокладки в земле. Кабели поставляются готовыми к применению отрезками фиксированной длины с установленными соединителями 2 x 2 BFOC или 2 x 2 SC.
Кабели с разъемами 2 x 2 SC требуются для сетей со скоростью передачи данных до 1000 Мбит/сек., то есть для применения со SCALANCE X414‑3E и MM492‑2.
Коммутатор | Тип порта | Скорость передачи данных | Максимальная длина кабеля | Тип кабеля | Толщина жилы | Соединители |
|---|---|---|---|---|---|---|
X414‑3E + MM492-2 | 1000BaseSX | 1,000 Мбит/сек. | 750 м | FO Standard Cable | 50/125 µm | 2 x 2 SC |
X414‑3E + MM491‑2, X204‑2, OSM | 100BaseFX | 10/100 Мбит/сек. | 3,000 м | FIBER OPTIC standard cable | 62.5/125 µm | 2 x 2 BFOC (ST) |
Тип кабеля | Стандартный оптический кабель | Стандартный оптический кабель |
|---|---|---|
Назначение | Универсальный кабель для внутренней и наружной прокладки | |
Вид поставки |
| Отрезками фиксированной длины с 4 установленными BFOC (ST) соединителями |
Стандартное обозначение кабеля | AT-W(ZN)YY 2x1G50/125 | AT-VYY 2G62,5/125 |
Тип волокна | Мультимодовое градиентное волокно 50/125 мкн | Мультимодовое градиентное волокно 62.5/125 мкн |
Коэффициент затухания, не более |
|
|
| ≤ 2.7 dB/км | ≤ 3.1 dB/км |
| ≤ 0.7 dB/км | ≤ 0.8 dB/км |
Рабочая полоса частот, не менее |
|
|
| ≥ 600 МГц × км | ≥ 200 МГц × км |
| ≥ 1200 МГц × км | ≥ 600 МГц × км |
Количество жил | 2 | 2 |
Конструкция кабеля | Сегментированный | егментированная поверхность волокна |
Тип световода | Полый с заполнением | Компактный проводник |
Материалы |
|
|
| Поливинилхлорид, оранжевый/ черный | Поливинилхлорид, серый |
| Арамидное волокно | Волокна из келвара, пропитанные оптические волокна |
| Поливинилхлоридная, зеленая | Поливинилхлоридная, черная |
Механические характеристики |
|
|
| 2.9 мм | (3.5 ± 0.2) мм |
| 4.5 x 7.4 мм | (6.3 × 9.8) ± 0.4 мм |
| прибл. 40 кг/км | прибл. 74 кг/км |
| ≤ 500 N | ≤ 500 N (кратковременно) |
| 70 мм | ≥ 100 мм по плоской стороне оболочки кабеля |
| 300 N/cm | |
Допустимый диапазон температур |
|
|
| ‑5 ... +50 ºC | ‑5 ... +50 ºC |
| ‑25 ... +80 ºC | ‑20 ... +60 ºC |
| ‑25 ... +80 ºC | ‑25 ... +70 ºC |
Огнестойкость | | IEC 60332-3 и VDE 0482-266-2-4 |
Наличие кремния | Нет | Нет |
Стойкость к воздействию минеральных масел | Условно | |
Одобрения UL/CSA | OFNG, UL1651 FT4/IEEE1202 | |
Устойчивость к ультрафиолетовому излучению | Да | |
Защита от грызунов | | да |
Длина при 1000 Мбит/с, не более |
|
|
| 750 м | |
| 2,000 м | |
Доступны следующие типы соединителей для волоконно-оптических кабелей или терминального оборудования:
Тип оптического соединителя | Описание | |
|---|---|---|
BFOC коннектор = ST (stick and twist) | BFOC коннекторы имеет байонетное крепление для стеклянного волоконно-оптического кабеля. Они подходят для одномодового и многомодового оптоволокна. |  |
SC коннектор | SC коннекторы являются стандартными коннекторами для стеклянных оптоволоконных кабелей. SC коннекторы идут обычно в спаренной версии. Однако, их можно использовать как одиночные, разделив их изолированные части. |  |
SC RJ коннекторы | SC RJ - самые компактные из сдвоенных SC коннекторов. |  |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 114447 | 6GK1901-0DA20-0AA0 | simatic net, набор из 20 bfoc штекеров для установки на стандартные оптические кабели. монтаж должен производиться специально обученным персоналом с применением специального инструмента | 0.121 | Заказать |
| 116901 | 6XV1820-5BH10 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 1 m | 0.085 | Заказать |
| 70435 | 6XV1820-5BH30 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 3 m | 0.238 | Заказать |
| 70436 | 6XV1820-5BH50 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 5 m | 0.39 | Заказать |
| 70437 | 6XV1820-5BN10 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 10 m | 0.77 | Заказать |
| 116904 | 6XV1820-5BN20 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 20 m | 1.53 | Заказать |
| 116906 | 6XV1820-5BN50 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 50 m | 3.81 | Заказать |
| 70445 | 6XV1820-5BT10 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 100 m | 7.61 | Заказать |
| 70448 | 6XV1820-5BT20 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 200 m | 16 | Заказать |
| 116910 | 6XV1820-5BT30 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 300 m | 22.81 | Заказать |
| 70622 | 6XV1873-6AH10 | siemens simatic net стекловолоконный стандартный кабель 50/125, собранный с 2x2 sc соединителями, длина 1.0 m | 0.09 | Заказать |
| 117085 | 6XV1873-6AN10 | siemens simatic net стекловолоконный стандартный кабель 50/125, собранный с 2x2 sc соединителями, длина 10 m | 0.44 | Заказать |
| 117092 | 6XV1873-6AT10 | siemens simatic net стекловолоконный стандартный кабель 50/125, собранный с 2x2 sc соединителями, руководство по установке, длина 100 m | 4.04 | Заказать |
| 70626 | 6XV1873-6AT20 | siemens simatic net стекловолоконный стандартный кабель 50/125, собранный с 2x2 sc соединителями, руководство по установке, длина 200 m | 8.04 | Заказать |
| 70629 | 6XV1873-6DH30 | siemens simatic net стекловолоконный кабель для прокладки по воздуху gp 50/125, собранный с 2x2 sc соединителями, длина 3 m | 0.29 | Заказать |
| 117099 | 6XV1873-6DH50 | siemens simatic net стекловолоконный кабель для прокладки по воздуху gp 50/125, собранный с 2x2 sc соединителями, длина 5 m | 0.47 | Заказать |
| 117101 | 6XV1873-6DN20 | siemens simatic net стекловолоконный кабель для прокладки по воздуху gp 50/125, собранный с 2x2 sc соединителями, длина 20 m | 1.82 | Заказать |
| 70630 | 6XV1873-6DN50 | siemens simatic net стекловолоконный кабель для прокладки по воздуху gp 50/125, собранный с 2x2 sc соединителями, руководство по установке, длина 50 m | 4.52 | Заказать |
| 70632 | 6XV1873-6GT30 | siemens simatic net стекловолоконный кабель для прокладки в земле 50/125, собранный с 2x2 sc соединителями, руководство по установке, длина 300 m | 27.02 | Заказать |
