Номинальный ток утечки IΔn | Допустимое сопротивление замыкания на землю Ra при напряжении прикосновения UL | |
|---|---|---|
| 50 В AC | 25 В AC |
A | Ω | Ω |
0.3 | 166 | 83 |
0.5 | 100 | 50 |
1 | 50 | 25 |
10 | 5 | 2.5 |
40 | 1.25 | 0.6 |
Когда установка функционирует нормально, сумма токов и их результирующее поле в суммирующем трансформаторе тока равны нулю, т.е.во вторичной обмотке трансформатора не индуктируется напряжение. Однако, если при возникновении повреждения изоляции после устройства дифференциальной защиты начинает протекать ток замыкания на землю, возникший результирующий ток наводит во вторичной обмотке суммирующего трансформатора тока ЭДС. Это происходит независимо от того, происходит ли замыкание на землю на защищенном оборудовании или на одной из линий. Напряжение, индуктированное во вторичной обмотке, воздействует на катушку электромагнита, который переключает встроенные вспомогательные контакты 1 NO + 1 NC с блокировкой, отключающие автоматический выключатель или контактор, снимающий электропитание с поврежденного участка.
В зависимости от конкретных условий, трансформатор может быть установлен до или после автоматического выключателя.
Тестирующий резистор расцепляющего реле не предназначен для непрерывной работы. Поэтому после срабатывания реле питание с тестирующих цепей должно быть снято. Это относится к участку цепи, подключенному после автоматического выключателя. Если подключение производится перед выключателем или выбран другой источник питания, цепи тестирования должны быть отключены с использованием вспомогательных контактов 15-16.
Задача устройств дифференциальной защиты состоит в том, чтобы предотвратить чрезмерное увеличение напряжения прикосновения на открытых электропроводных частях оборудования путем отключения всех линейных и нейтрального проводников от источника питания в течение 0,2 сек. при обнаружении тока замыкания на землю, превышающего заданное значение.
В соединении с автоматическим выключателем устройство дифференциальной защиты расширяет диапазоны устройств дифференциальной защиты 5SV и 5SZ (см. Каталог I 2.1 или Интерактивный каталог ET 01).
Устройства дифференциальной защиты также пригодны для контроля замыкания на землю.
В исполнении с задержкой срабатывания возможна селективная работа с послевключенными автоматическими выключателями, объединенными с устройствами дифференциальной защиты мгновенного действия.
Отключающие реле 3UL21 и подключенные к ним, но устанавливаемые отдельно суммирующие трансформаторы тока 3UL22 устойчивы к климатическим воздействиям.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|

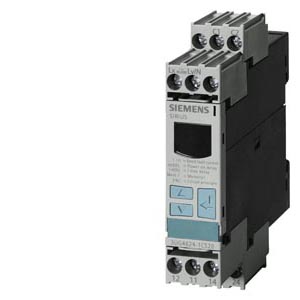

| 48792 | 3UG4624-1CS20 | реле контроля тока утечки (цифр. параметрирование), используется совместно с суммирующим трансформатором 3ul22, диапазон уставок от 10 до 100% от уставки уровня тока утечки, 2 раздельных п-контакта для сигнализации предупреждения и срабатывания, номинальное напряжение от 90 до 690v ac/ 50 - 60 гц, задержка включения и срабатывания от 0.1 до 20с., гистерезис для срабатывания до 50%, для предупреждения - 5%. ручной или авто сброс, винтовые клеммы, замена для 3ul21 | 0.147 | Заказать |
| 99149 | 3UG4624-2CS20 | реле контроля тока утечки (цифр. параметрирование), используется совместно с суммирующим трансформатором 3ul22, диапазон уставок от 10 до 100% от уставки уровня тока утечки, 2 раздельных п-контакта для сигнализации предупреждения и срабатывания, номинальное напряжение от 90 до 690v ac/ 50 - 60 гц, задержка включения и срабатывания от 0.1 до 20с., гистерезис для срабатывания до 50%, для предупреждения - 5%. ручной или авто сброс, пружинные клеммы | 0.13 | Заказать |
