Контакторы типа 3RT и контакторные реле типа 3RH могут быть дополнительно оснащены RC-элементами или варисторами для снижения перенапряжений в катушке. Могут так же применяться помехоподавляющие диоды или диодные сборки.

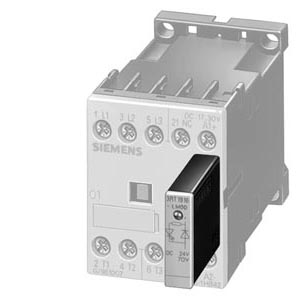

Ограничители перенапряжения монтируются на фронтальной стороне контакторов типоразмера S00. Конструкция контактора позволяет монтировать одновременно ограничитель перенапряжения и фронтальные блок-контакты.
Для контакторов типоразмеров от S0 до S3 варисторы, RC-элементы, диоды и диодные сборки могут монтироваться сверху или снизу и подключаются к клеммам катушки контактора.
Согласующие реле, в зависимости от исполнения, поставляются без ограничителей перенапряжения или с варистором/ диодом.
Примечание:
Время размыкания НО контактов и замыкания НЗ контактов возрастает, если катушка контактора защищена от бросков напряжения (помехоподавляющий диод - от 6 до 10 раз; диодная сборка - от 2 до 6 раз; варисто - до 2 -5 mс.).
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 92931 | 3RT1916-1BB00 | варистор, ac 24.48 v, dc 24.70 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 92933 | 3RT1916-1BC00 | варистор, ac 48.127 v, dc 70.150 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 92935 | 3RT1916-1BD00 | варистор, ac 127.240 v, dc 150.250 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 41893 | 3RT1916-1BE00 | варистор, ac 240.400 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 41895 | 3RT1916-1BF00 | варистор, ac 400.600 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 92937 | 3RT1916-1CB00 | rc-элемент, ac 24.48 v, dc 24.70 v, подавитель помех, для монтажа на контакторы типоразмер s00, без /с блок доп. контактов | 0.01 | Заказать |
| 92938 | 3RT1916-1CC00 | rc-элемент, ac 48.127 v, dc 70.150v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 92940 | 3RT1916-1CD00 | rc-элемент, ac 127.240 v, dc 150.250 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 92942 | 3RT1916-1CE00 | rc-элемент, ac 240.400 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 41897 | 3RT1916-1CF00 | rc-элемент, ac 400.600 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 41898 | 3RT1916-1DG00 | подавляющий диод, dc 12.250 v, подавитель помех, для монтажа на контакторы типоразмер s00 | 0.01 | Заказать |
| 41899 | 3RT1916-1EH00 | диодная комбинация, dc 24.250 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 41902 | 3RT1916-1JJ00 | варистор, со светодиодом, ac 24.48 v, dc 12.24 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 41903 | 3RT1916-1JK00 | варистор, со светодиодом, ac 48.127 v, dc 24.70 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 92949 | 3RT1916-1JL00 | варистор, со светодиодом, ac 127.240 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 92950 | 3RT1916-1JP00 | варистор, со светодиодом, dc 150.250 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 92951 | 3RT1916-1LM00 | подавляющий диод, со светодиодом, dc 24.70 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 41908 | 3RT1916-1LN00 | подавляющий диод, со светодиодом, dc 70.150 v, подавитель помех s, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 92953 | 3RT1916-1LP00 | подавляющий диод, со светодиодом, dc 150.250 v, подавитель помех, для монтажа на контакторы типоразмер s00, | 0.01 | Заказать |
| 41953 | 3RT1926-1BB00 | варистор, ac 24.48 v, dc 24.70 v, подавитель помех, для монтажа на контакторы типоразмер s0 | 0.025 | Заказать |
| 41955 | 3RT1926-1BC00 | варистор, ac 48.127 v, подавитель помех, для монтажа на контакторы типоразмер s0 | 0.025 | Заказать |
| 93002 | 3RT1926-1BD00 | варистор, ac 127.240 v, dc 150.250 v, подавитель помех, для монтажа на контакторы типоразмер s0 | 0.025 | Заказать |
| 41957 | 3RT1926-1BE00 | варистор, ac 240.400 v, подавитель помех, для монтажа на контакторы типоразмер s0..s3, | 0.025 | Заказать |
| 41958 | 3RT1926-1BF00 | варистор, ac 400.600 v, подавитель помех, для монтажа на контакторы типоразмер s0..s3, типоразмер s0, s2 | 0.025 | Заказать |
| 93005 | 3RT1926-1CB00 | rc-элемент, ac 24.48 v, dc 24.70 v, подавитель помех, для монтажа на контакторы типоразмер s0, без /с блок доп. контактов | 0.025 | Заказать |
| 41960 | 3RT1926-1CC00 | rc-элемент, ac 48.127 v, подавитель помех, для монтажа на контакторы типоразмер s0 | 0.025 | Заказать |
| 93007 | 3RT1926-1CD00 | rc-элемент, ac 127.240 v, dc 150.250 v, подавитель помех, для монтажа на контакторы типоразмер s0 | 0.025 | Заказать |
| 93009 | 3RT1926-1CE00 | rc-элемент, ac 240.400 v, подавитель помех, для монтажа на контакторы типоразмер s0 | 0.025 | Заказать |
| 93011 | 3RT1926-1CF00 | rc-элемент, ac 400.600 v, подавитель помех, для монтажа на контакторы типоразмер s0 | 0.025 | Заказать |
| 41961 | 3RT1926-1ER00 | диодная сборка без светодиода, dc 24 v, подавитель помех, для монтажа на контакторы типоразмер s0 | 0.025 | Заказать |
| 41962 | 3RT1926-1ES00 | диодная сборка без светодиода, dc 30.250 v, подавитель помех, для монтажа на контакторы типоразмер s0 | 0.025 | Заказать |
| 41963 | 3RT1926-1TR00 | диодная сборка без светодиода, dc 24 v, подавитель помех, вставляемая снизу, типоразмер s0, | 0.025 | Заказать |
| 93016 | 3RT1926-1TS00 | диодная сборка без светодиода, dc 30...250 v, подавитель помех, вставляемая снизу, типоразмер s0, | 0.025 | Заказать |
| 42043 | 3RT1936-1CB00 | rc-элемент, ac 24.48 v, dc 24.70 v, подавитель помех, для монтажа на контакторы типоразмер s2 и s3 | 0.04 | Заказать |
| 42044 | 3RT1936-1CC00 | rc-элемент, ac 48.127 v, подавитель помех, для монтажа на контакторы типоразмер s2 и s3 | 0.04 | Заказать |
| 42045 | 3RT1936-1CD00 | rc-элемент, ac 127.240 v, подавитель помех, для монтажа на контакторы типоразмер s2 и s3 | 0.04 | Заказать |
| 42047 | 3RT1936-1CE00 | rc-элемент, ac 240.400 v, подавитель помех, для монтажа на контакторы для s2 и s3 | 0.04 | Заказать |
| 93082 | 3RT1936-1CF00 | rc-элемент, ac 400.600 v, подавитель помех, для монтажа на контакторы для s2 и s3 | 0.04 | Заказать |
| 93084 | 3RT1936-1ER00 | диодная сборка без светодиода, dc 24 v, подавитель помех, для монтажа на контакторы типоразмер s2 | 0.025 | Заказать |
| 42049 | 3RT1936-1ES00 | диодная сборка без светодиода, dc 30.250 v, подавитель помех, для монтажа на контакторы типоразмер s2 | 0.025 | Заказать |
| 93087 | 3RT1936-1TR00 | диодная сборка без светодиода, dc 24 v, подавитель помех, вставляемая снизу, типоразмер s2/s3, | 0.025 | Заказать |
| 42050 | 3RT1936-1TS00 | диодная сборка без светодиода, dc 30.250 v, подавитель помех, вставляемая снизу, типоразмер s2/s3, | 0.025 | Заказать |
| 93161 | 3RT1956-1CB02 | surge suppressor./rc element for contactors with spring-loaded connection size s6/s10/s12 for us = 24-48 v ac/24-70 v dc | 0.035 | Заказать |
| 42132 | 3RT1956-1CC02 | surge suppressor./rc element for contactors with spring-loaded connection size s6/s10/s12 for us = ac 48-127v/dc 70-150v | 0.035 | Заказать |
| 93162 | 3RT1956-1CD02 | surge suppressor./rc element for contactors with spring-loaded technology size s6/s10/s12 for us = ac 127-240v/dc150-250v | 0.035 | Заказать |
| 93164 | 3RT1956-1CE02 | surge suppressor./rc element for contactors with spring-loaded technology size s6/s10/s12 for us = ac 240-420 v | 0.035 | Заказать |
| 93165 | 3RT1956-1CF02 | surge suppressor./rc element for contactors with spring-loaded technology size s6/s10/s12 for us = ac 400-600 v | 0.035 | Заказать |
