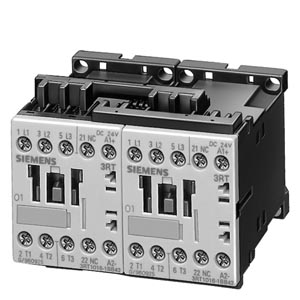

Комбинации контакторов 3RA13 для реверсирования могут быть заказаны в следующем виде:
Типоразмеры от S00 до S3
Типоразмеры от S00 до S12
Дополнительно имеются принадлежности (вспомогательные контакты, ограничители перенапряжений и т.п.) которые должны заказываться отдельно.
Реле перегрузки для защиты электродвигателей см. "SIRIUS реле перегрузки“.
Комбинации контакторов 3RA13 имеют винтовые зажимы и пригодны для крепления винтами и защелками на монтажной 35 mm рейке.
Комплектные комбинации
Полностью собранные реверсивные комбинации контакторов пригодны для использования в любых климатических условиях. Они имеют защиту от прикосновения согласно DIN VDE 0106, Часть 100.
Комбинация контакторов состоит из двух одинаковых контакторов с размыкающим вспомогательным контактом в базовом исполнении. Контакторы механически и электрически (НЗ блокирующий контакт) сблокированы между собой.
Для защиты электродвигателя следует отдельно заказывать реле перегрузки 3RU11 для установки на контактор или отдельного монтажа, или устройство термисторной защиты.
Компоненты для самостоятельной сборки
Комплекты самостоятельной сборки реверсивных контакторов всех типоразмеров доступны для потребителя.
Контакторы, реле перегрузки, механические блокировки (начиная с типоразмера S0) и блоки вспомогательных контактов (для самоудержания при управлении с кнопочных постов) должны заказываться отдельно.
Расчетные данные для категорий AC-2 и AC-3 , AC 50 Hz 400 V | Типоразмер | Заказной No. | ||||||
|---|---|---|---|---|---|---|---|---|
Расчетная мощность | Рпабочий ток Ie |
| Контактор | Механическая блокировка1) | Механическая блокировка2) | Механическая блокировка3) | Комплект для сборки | Готовые и испытанные комбинации контикторов |
kW | A |
|
|
|
|
|
|
|
3 | 7 | S00 | 3RT10 15 | – 4) | – | – | 3RA19 13-2A 5) | 3RA13 15-8XB30-1 . . |
4 | 9 | 3RT10 16 | 3RA13 16-8XB30-1 . . | |||||
5.5 | 12 | 3RT10 17 | 3RA13 17-8XB30-1 . . | |||||
5.5 | 12 | S0 | 3RT10 24 | 3RA19 24-1A | 3RA19 24-2B | – | 3RA19 23-2A 6) | 3RA13 24-8XB30-1 . . |
7.5 | 17 | 3RT10 25 | 3RA13 25-8XB30-1 . . | |||||
11 | 25 | 3RT10 26 | 3RA13 26-8XB30-1 . . | |||||
15 | 32 | S2 | 3RT10 34 | 3RA19 24-1A | 3RA19 24-2B | – | 3RA19 33-2A 7) | 3RA13 34-8XB30-1 . . |
18.5 | 40 | 3RT10 35 | 3RA13 35-8XB30-1 . . | |||||
22 | 50 | 3RT10 36 | 3RA13 36-8XB30-1 . . | |||||
30 | 65 | S3 | 3RT10 44 | 3RA19 24-1A | 3RA19 24-2B | – | 3RA19 43-2A 7) | 3RA13 44-8XB30-1 . . |
37 | 80 | 3RT10 45 | 3RA13 45-8XB30-1 . . | |||||
45 | 95 | 3RT10 46 | 3RA13 46-8XB30-1 . . | |||||
55 | 115 | S6 | 3RT10 54 | – | – | 3RA19 54-2A | 3RA19 53-2A 8) | – |
75 | 150 | 3RT10 55 | ||||||
90 | 185 | 3RT10 56 | ||||||
110 | 225 | S10 | 3RT10 64 | – | – | 3RA19 54-2A | 3RA19 63-2A 8) | – |
132 | 265 | 3RT10 65 | ||||||
160 | 300 | 3RT10 66 | ||||||
200 | 400 | S12 | 3RT10 75 | – | – | 3RA19 54-2A | 3RA19 73-2A 8) | – |
250 | 500 | 3RT10 76 | – | – | ||||
1) Устанавливаемые фронтально.
2) Собранные с одним вспомогательным контактом.
3) Собранные без вспомогательных контактов.
4) Блокировка может быть заказана только с комплектом для самостоятельной сборки.
5) Комплект для самостоятельной сборки состоит из: механической блокировки, деталей для механического соединения 2-х контакторов; соединительных проводов (блоков) сверху и снизу.
6) Комплект для самостоятельной сборки состоит из: соединительных проводов (блоков) сверху и снизу.
7) Комплект для самостоятельной сборки состоит из: 2-х деталей для механического соединения контакторов; соединительных проводов (блоков) сверху и снизу.
8) Комплект для самостоятельной сборки состоит из: соединительных проводов (модулей) сверху и снизу.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 89307 | 3RA1315-8XB30-1AB0 | реверсивная контакторная сборка ac-3 3квт/400v, 3-полюса, типоразмер s00 винтовые зажимы, ac 24 v, 50 гц, электрическая и механическая блокировка | 0.43 | Заказать |
| 89309 | 3RA1315-8XB30-1AF0 | реверсивная контакторная сборка ac-3 3квт/400v, 3-полюса, типоразмер s00 винтовые зажимы, ac 110 v, 50 гц, электрическая и механическая блокировка | 0.43 | Заказать |
| 37864 | 3RA1315-8XB30-1AP0 | реверсивная контакторная сборка ac-3 3квт/400v, 3-полюса, типоразмер s00 винтовые зажимы, ac 230 v, 50 гц, электрическая и механическая блокировка | 0.43 | Заказать |
| 37865 | 3RA1315-8XB30-1BB4 | реверсивная контакторная сборка ac-3 3квт/400v, 3-полюса, типоразмер s00 винтовые зажимы, dc 24 v, электрическая и механическая блокировка | 0.55 | Заказать |
| 89319 | 3RA1316-8XB30-1AB0 | реверсивная контакторная сборка ac-3 4квт/400v, 3-полюса, типоразмер s00 винтовые зажимы, 1нo, ac 24 v, 50 гц, электрическая и механическая блокировка | 0.43 | Заказать |
| 37868 | 3RA1316-8XB30-1AF0 | реверсивная контакторная сборка ac-3 4квт/400v, 3-полюса, типоразмер s00 винтовые зажимы, 1нo, ac 110 v, 50 гц, электрическая и механическая блокировка | 0.43 | Заказать |
| 37871 | 3RA1316-8XB30-1AP0 | реверсивная контакторная сборка ac-3 4квт/400v, 3-полюса, типоразмер s00 винтовые зажимы, 1нo, ac 230 v, 50 гц, электрическая и механическая блокировка | 0.43 | Заказать |
| 37873 | 3RA1316-8XB30-1BB4 | реверсивная контакторная сборка ac-3 4квт/400v, 3-полюса, типоразмер s00 винтовые зажимы, 1нo, dc 24 v, электрическая и механическая блокировка | 0.55 | Заказать |
| 89325 | 3RA1317-8XB30-1AB0 | реверсивная контакторная сборка ac-3 5.5квт/400v, 3-полюса, размер s00 винтовые зажимы, ac 24 v, 50 гц, электрическая и механическая блокировка | 0.43 | Заказать |
| 37875 | 3RA1317-8XB30-1AF0 | реверсивная контакторная сборка ac-3 5.5квт/400v, 3-полюса, размер s00 винтовые зажимы, 1нo, ac 110 v, 50 гц, электрическая и механическая блокировка | 0.43 | Заказать |
| 37877 | 3RA1317-8XB30-1AP0 | реверсивная контакторная сборка ac-3 5.5квт/400v, 3-полюса, размер s00 винтовые зажимы, ac 230 v, 50 гц, электрическая и механическая блокировка | 0.43 | Заказать |
| 37880 | 3RA1324-8XB30-1AC2 | реверсивная контакторная сборка ac-3 5.5квт/400v, типоразмер s0, ac 24v, 50/60гц | 0.77 | Заказать |
| 37881 | 3RA1324-8XB30-1AG2 | реверсивная контакторная сборка ac-3 5.5квт/400v, типоразмер s0, 110v, 50/60гц | 0.77 | Заказать |
| 89333 | 3RA1324-8XB30-1AL2 | реверсивная контакторная сборка ac-3 5.5квт/400v, типоразмер s0, 230v, 50/60гц | 0.77 | Заказать |
| 37882 | 3RA1324-8XB30-1BB4 | реверсивная контакторная сборка ac-3 5.5квт/400v, типоразмер s0, dc 24v | 1.23 | Заказать |
| 37883 | 3RA1325-8XB30-1AC2 | реверсивная контакторная сборка ac-3 7.5квт/400v, типоразмер s0, ac 24v, 50/60гц | 0.77 | Заказать |
| 37884 | 3RA1325-8XB30-1AG2 | реверсивная контакторная сборка ac-3 7.5квт/400v, типоразмер s0, 110v, 50/60гц | 0.77 | Заказать |
| 37886 | 3RA1325-8XB30-1AL2 | реверсивная контакторная сборка ac-3 7.5квт/400v, типоразмер s0, 230v, 50/60гц | 0.77 | Заказать |
| 89336 | 3RA1325-8XB30-1BB4 | реверсивная контакторная сборка ac-3 7.5квт/400v, типоразмер s0, dc 24v | 1.23 | Заказать |
| 37889 | 3RA1326-8XB30-1AC2 | реверсивная контакторная сборка ac-3 11квт/400v, типоразмер s0, ac 24v, 50/60гц | 0.77 | Заказать |
| 37890 | 3RA1326-8XB30-1AG2 | реверсивная контакторная сборка ac-3 11квт/400v, типоразмер s0, 110v, 50/60гц | 0.77 | Заказать |
| 89341 | 3RA1326-8XB30-1AL2 | реверсивная контакторная сборка ac-3 11квт/400v, типоразмер s0, 230v, 50/60гц | 0.77 | Заказать |
| 37893 | 3RA1326-8XB30-1BB4 | реверсивная контакторная сборка ac-3 11квт/400v, типоразмер s0, dc 24v | 1.23 | Заказать |
| 37894 | 3RA1334-8XB30-1AC2 | реверсивная контакторная сборка 15квт, типоразмер s2, ac 24v, 50/60гц | 2.3 | Заказать |
| 89343 | 3RA1334-8XB30-1AG2 | реверсивная контакторная сборка 15квт, типоразмер s2, ac 110v, 50/60гц | 2.3 | Заказать |
| 37897 | 3RA1334-8XB30-1AL2 | реверсивная контакторная сборка 15квт, типоразмер s2, ac 230v, 50/60гц | 2.3 | Заказать |
| 89344 | 3RA1334-8XB30-1BB4 | реверсивная контакторная сборка 15квт, типоразмер s2, dc 24v | 3.45 | Заказать |
| 89345 | 3RA1335-8XB30-1AC2 | реверсивная контакторная сборка 18.5квт, типоразмер s2, ac 24v, 50/60гц | 2.3 | Заказать |
| 89346 | 3RA1335-8XB30-1AG2 | реверсивная контакторная сборка 18.5квт, типоразмер s2, ac 110v, 50/60гц | 2.3 | Заказать |
| 89347 | 3RA1335-8XB30-1AL2 | реверсивная контакторная сборка 18.5квт, типоразмер s2, ac 230v, 50/60гц | 2.3 | Заказать |
| 37899 | 3RA1335-8XB30-1BB4 | реверсивная контакторная сборка 18.5квт, типоразмер s2, dc 24v | 3.45 | Заказать |
| 37900 | 3RA1336-8XB30-1AC2 | реверсивная контакторная сборка 22квт, типоразмер s2, ac 24v 50/60гц | 2.3 | Заказать |
| 89348 | 3RA1336-8XB30-1AG2 | реверсивная контакторная сборка 22квт, типоразмер s2, ac 110v, 50/60гц | 2.3 | Заказать |
| 89349 | 3RA1336-8XB30-1AL2 | реверсивная контакторная сборка 22квт, типоразмер s2, ac 230v, 50/60гц | 2.3 | Заказать |
| 89350 | 3RA1336-8XB30-1BB4 | реверсивная контакторная сборка 22квт, типоразмер s2, dc 24v | 3.45 | Заказать |
| 89351 | 3RA1344-8XB30-1AC2 | реверсивная контакторная сборка 30квт, типоразмер s3, ac 24v 50/60гц | 4.5 | Заказать |
| 37903 | 3RA1344-8XB30-1AG2 | реверсивная контакторная сборка 30квт, типоразмер s3, ac 110v, 50/60гц | 4.5 | Заказать |
| 89353 | 3RA1344-8XB30-1AL2 | реверсивная контакторная сборка 30квт, типоразмер s3, ac 230v, 50/60гц | 4.5 | Заказать |
| 37904 | 3RA1344-8XB30-1BB4 | реверсивная контакторная сборка 30квт, типоразмер s3, dc 24v | 6.5 | Заказать |
| 37905 | 3RA1345-8XB30-1AC2 | реверсивная контакторная сборка 37квт, типоразмер s3, ac 24v, 50/60гц | 4.5 | Заказать |
| 89354 | 3RA1345-8XB30-1AG2 | реверсивная контакторная сборка 37квт, типоразмер s3, ac 110v, 50/60гц | 4.5 | Заказать |
| 37906 | 3RA1345-8XB30-1AL2 | реверсивная контакторная сборка 37квт, типоразмер s3, ac 230v, 50/60гц | 4.5 | Заказать |
| 37907 | 3RA1345-8XB30-1BB4 | реверсивная контакторная сборка 37квт, типоразмер s3, dc 24v | 6.5 | Заказать |
| 89357 | 3RA1346-8XB30-1AC2 | реверсивная контакторная сборка 45квт, типоразмер s3, ac 24v, 50/60гц | 4.5 | Заказать |
| 37909 | 3RA1346-8XB30-1AG2 | реверсивная контакторная сборка 45квт, типоразмер s3, ac 110v, 50/60гц | 4.5 | Заказать |
| 89359 | 3RA1346-8XB30-1AL2 | реверсивная контакторная сборка 45квт, типоразмер s3, ac 230v, 50/60гц | 4.5 | Заказать |
| 89360 | 3RA1346-8XB30-1BB4 | реверсивная контакторная сборка 45квт, типоразмер s3, dc 24v | 6.5 | Заказать |
| 37939 | 3RA1912-2H | механический соединитель, блокировка сбоку, для пускателя 3rt1.1 | 0.01 | Заказать |
| 89382 | 3RA1913-2A | соединительный набор (электрический и механический) для реверсивной сборки, типоразмер s00 | 0.04 | Заказать |
| 37942 | 3RA1913-2B | соединительный набор (электрич.) для сборки звезда-треугольник, типоразмер s00 | 0.05 | Заказать |
| 89383 | 3RA1913-3D | соединительный модуль сверху для контакторной сборки s00 без зазора между контакторами, параллельное соединение фаз | 0.015 | Заказать |
| 37943 | 3RA1913-3E | соединительный модуль снизу для контакторной сборки s00 без зазора между контакторами, реверсивное соединение фаз | 0.015 | Заказать |
| 89391 | 3RA1922-2C | мех. соединитель блокировка фронтальная установка, для пускателя 3rt1.2 | 0.001 | Заказать |
| 37955 | 3RA1923-2A | соединительный набор (электрический и механический) для реверсивной сборки, типоразмер s0 | 0.06 | Заказать |
| 89393 | 3RA1923-2B | соединительный набор (электрич.) для сборки звезда-треугольник, типоразмер s0 | 0.06 | Заказать |
| 37957 | 3RA1923-3B | повторительная клемма для катушки реверсивного пускателя для a1 и a2, содержит 10 x a1 и 5 x a2 | 0.08 | Заказать |
| 37958 | 3RA1923-3D | соединительный модуль сверху для контакторной сборки s0..s0, с 10 mm интервалом между контакторами, параллельное соединение фаз | 0.02 | Заказать |
| 89394 | 3RA1923-3E | соединительный модуль снизу для контакторной сборки s0..s0, с 10 mm интервалом между контакторами, реверсивное соединение фаз | 0.02 | Заказать |
| 89395 | 3RA1924-1A | механическая блокировка для реверсивной комбинации фронтального монтажа на контакторы типоразмер s0..s3 | 0.05 | Заказать |
| 89396 | 3RA1924-2B | механическая блокировка для реверсивной сборки, боковой монтаж с одним дополнительным контактом каждый (1нз на контактор) | 0.06 | Заказать |
| 89401 | 3RA1932-2B | основная плата, типоразмер s2, для сборок звезда-треугольник для крепления контакторов одного или различного типоразмера s | 0.45 | Заказать |
| 37962 | 3RA1932-2C | механический соединитель для реверсивных сборок, зазор между контакторами 0 mm | 0.001 | Заказать |
| 37963 | 3RA1932-2D | механический соединитель для реверсивных сборок, зазор между контакторами 10mm | 0.01 | Заказать |
| 89402 | 3RA1932-2E | основная плата, типоразмер s2-s2-s0с реле времени, боковой; плотный монтаж (друг-к-другу) | 0.45 | Заказать |
| 37964 | 3RA1932-2F | основная плата, типоразмер s2-s2-s2с реле времени, боковой; 10mm интервал между k3-k2 | 0.48 | Заказать |
| 37965 | 3RA1932-2G | механический соединитель для реверсивных сборок, зазор между контакторами 10mm | 0.01 | Заказать |
| 89404 | 3RA1933-2A | соединительный набор (электрический и механический) для реверсивной сборки, типоразмер s2 | 0.12 | Заказать |
| 37967 | 3RA1933-2B | соединительный набор (электрич.) для сборки звезда-треугольник, типоразмер s2 | 0.07 | Заказать |
| 37968 | 3RA1933-2C | соединительный набор (электрич.) для сборки звезда-треугольник типоразмер s2, s2, s0, | 0.06 | Заказать |
| 89405 | 3RA1933-3D | соединительный модуль сверху для контакторной сборки s2.s2 с 10 mm интервалом между контакторами, параллельное соединение фаз | 0.065 | Заказать |
| 89406 | 3RA1933-3E | соединительный модуль снизу для контакторной сборки s2.s2 с 10 mm интервалом между контакторами, реверсивное соединение фаз | 0.065 | Заказать |
| 89411 | 3RA1942-2B | основная плата, типоразмер s3, для комбинаций звезда-треугольник с контакторами одинаковых или разных размеров | 0.7 | Заказать |
| 89412 | 3RA1942-2E | основная плата, типоразмер s3-s3-s2с реле времени, боковой; плотный монтаж (друг-к-другу) | 0.87 | Заказать |
| 37971 | 3RA1942-2G | механический соединитель для реверсивных сборок, зазор между контакторами 10 mm | 0.01 | Заказать |
| 89414 | 3RA1943-2A | соединительный набор (электрический и механический) для реверсивной сборки, типоразмер s3 | 0.3 | Заказать |
| 37972 | 3RA1943-2B | соединительный набор (электрич.) для сборки звезда-треугольник, типоразмер s3 | 0.16 | Заказать |
| 37973 | 3RA1943-2C | соединительный набор (электрич.) для сборки звезда-треугольник типоразмер s3, s3, s2, | 0.14 | Заказать |
| 89415 | 3RA1943-3D | соединительный модуль сверху для контакторной сборки s3.s3 с 10 mm интервалом между контакторами, параллельное соединение фаз | 0.16 | Заказать |
| 37974 | 3RA1943-3E | соединительный модуль снизу для контакторной сборки s3.s3 с 10 mm интервалом между контакторами, реверсивное соединение фаз | 0.16 | Заказать |
| 89417 | 3RA1952-2A | монтажная плата для реверсивного пускателя типоразмер s6 | 1.3 | Заказать |
| 37975 | 3RA1953-2A | набор проводников для реверсивного пускателя типоразмер s6 | 1.3 | Заказать |
| 89423 | 3RA1953-3D | leitungssatz сверху для wendekombinationen типоразмер s6 | 0.62 | Заказать |
| 89424 | 3RA1954-2A | механическая блокировка для контакторов 3rt10/3rt12/3rt14 типоразмеров s6/s10/s12 | 0.05 | Заказать |
| 89425 | 3RA1954-2C | адаптер элемента мех. блокировки 3ra1954-2a для возможности взаимной блокировки контактора типоразмера s3 (только ac-применение) c контактором типоразмера s6 (блокировка 3ra1954-2a заказывается отдельно) | 0.05 | Заказать |
| 37978 | 3RA1962-2A | монтажная плата для реверсивного пускателя типоразмер s10 | 2.1 | Заказать |
| 89426 | 3RA1963-2A | набор проводников для реверсивного пускателя типоразмер s10 | 2.4 | Заказать |
| 37982 | 3RA1963-3D | eitungssatz сверху для wendekombinationen типоразмер s10 | 1.235 | Заказать |
| 37983 | 3RA1972-2A | монтажная плата для реверсивного пускателя типоразмер s12 | 2.3 | Заказать |
| 37985 | 3RA1973-2A | набор проводников для реверсивного пускателя типоразмер s12 | 3 | Заказать |
| 92979 | 3RT1922-2D | механич. соединитель для 3rt1.2 блокировки между устройствами | 11 | Заказать |
