TIM 4R-IE DNP3 производства Siemens

• Рентабельная автоматизация систем водоснабжения/ водоотведения с простой или комплексной структурой.
• Управление и мониторинг систем распределения энергии, станций снабжения нефтью, газом и теплом.
• Превентивное обслуживание (условный мониторинг) глобально распределенных систем.
• Подключение предприятий с базовыми или высокими требованиями к безопасности и надежности.
• Использование в гибридных сетях с обменом данными через телефонные сети, беспроводные каналы связи, Ethernet или Интернет.

• Высокая надежность обмена данными через резервированные каналы связи.
• Подключение к ведущим системам DNP3 других производителей с использованием открытого коммуникационного протокола DNP3.
• Снижение затрат на обслуживание и командировки за счет использования дистанционного программирования, диагностики и управления через Интернет.
• Снижение времени и затрат за счет быстрого и удобного конфигурирования соединений и передаваемых данных с использованием инструментальных средств конфигурирования SINAUT и библиотеки готовых программных блоков.
• Надежное резервное копирование наиболее важных данных:
  Сохранение точек данных DNP3 (до 200,000 в случае ведущей системы) с отметками времени в памяти модуля TIM в случае потери связи с партнером.

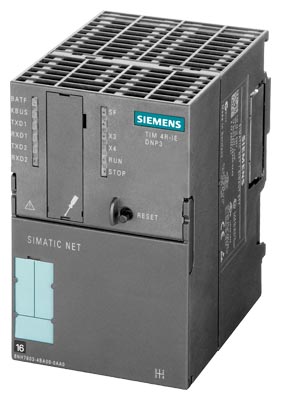

Модуль TIM 4V-IE DNP3 имеет следующие конструктивные особенности:

• Компактный пластиковый корпус формата модулей S7-300.
• Два 9-полючных соединителя D типа последовательного интерфейса RS232/ RS485 для подключения к традиционным  WAN через модемы соответствующих типов.
• Гнездо RJ45 для подключения к Industrial Ethernet или IP сети:
  промышленное исполнение, пружинная защелка для надежной фиксации штекера IE FC RJ45 Plug 180.
• 2-полюсный съемный терминальный блок для подключения внешней цепи питания =24 В.
• Диагностические светодиоды на фронтальной панели для индикации состояний модуля и процессов обмена данными.
• Простота установки
  TIM 3V-IE DNP3 устанавливается на профильную шину S7-300 и подключается к соседнему модулю с помощью включенного в комплект поставки шинного соединителя. В линейке модулей расширения он может занимать любое посадочное место.
• Простота установки
  TIM 3V-IE DNP3 устанавливается на профильную шину S7-300 и подключается к соседнему модулю с помощью включенного в комплект поставки шинного соединителя. В линейке модулей расширения он может занимать любое посадочное место.
  Подключение одной или нескольких станций S7-400 выполняется через интерфейс Ethernet. В этом случае модуль используется как автономный прибор.
• Установка в стойки расширения, подключаемые к базовому блоку через интерфейсные модули IM 360/361.
• Работа с естественным охлаждением без использования вентиляторов.
• Опциональное использование буферной батареи и съемного модуля памяти C-PLUG.

• Обмен данными по открытому протоколу DNP3.
• Поддержка резервированного обмена данными через физически разделенные каналы связи. Исключение возможности потери данных в случае повреждения каналов связи.
• Исчерпывающий набор диагностических функций с опциями регистрации передаваемых и принимаемых сообщений.
• Синхронизация даты и времени с ведущей системы DNP3.
• Дистанционное программирование через IP сети.
• Опциональное подключение систем автоматизации S7-400/ S7-400H.

Коммуникационный модуль TIM 4R-IE DNP3 оснащен встроенным микропроцессором и оперативной памятью для буферного сохранения до 200,000 сообщений точек данных. Это позволяет исключить возможность потери данных при повреждении каналов связи или отказе партнера по связи.

Диагностика

Инструментальные средства проектирования SINAUT ST7 V5.1 обеспечивают поддержку широкого спектра диагностических и сервисных функций, которые позволяют:

• Определять оперативные состояния модуля TIM.
• Получать общую диагностическую информацию.
• Просматривать содержимое буфера диагностических сообщений модуля TIM.
• Определять состояния коммуникационных соединений с удаленными партнерами по связи (например, с SIMATIC PCS7 TeleControl V7.1 SP2).
• Определять состояния и уровень загрузки буферной памяти приемопередатчика.
• Выполнять мониторинг телеграмм модуля TIM для регистрации трафика данных.

Конфигурирование

Конфигурирование модуля TIM 3V-IE DNP3 выполняется с помощью инструментальных средств проектирования SINAUT ST7 V5.1. Настройка параметров выполняется с помощью программного обеспечения конфигурирования SINAUT в среде HW Config пакета STEP 7 и STEP 7 Netpro.

Через два изолированных интерфейса RS232/ RS485 модуль TIM 4V-IE DNP3 может быть подключен к двум WAN через различные типы коммуникационных приборов:

• Модемы выделенных линий для поддержки соединений "точка к точке", "точка - несколько точек" или работы в линейной сетевой структуре.
• Конверторы RS 485 для подключения к оптическим линиям связи.
• Приборы беспроводной связи различных производителей.

Через интерфейс RJ45 модуль TM 4V-IE DNP3 может подключаться к Ethernet, а также различным видам IP сетей (LAN, IWLAN, DSL, GPRS и т.д.).

Примеры конфигураций

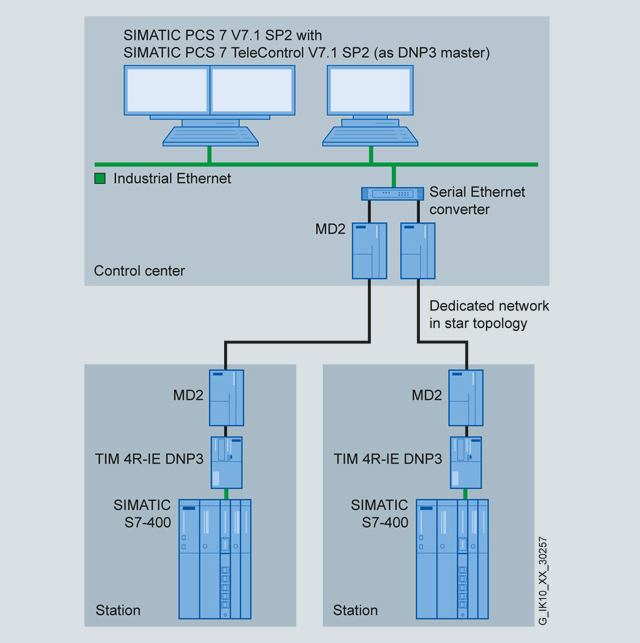

Использование в станции с обменом данными через выделенную линию

Подключение к ведущей станции выполнено через модем MD2, который поддерживает обмен данными через выделенную линию.

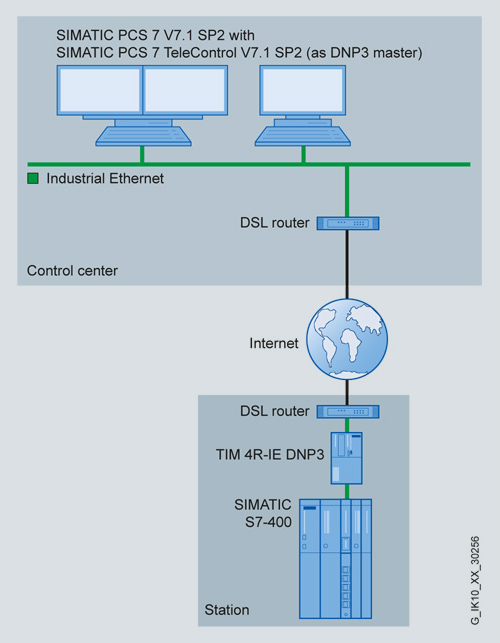

Использование в станции с обменом данными через Интернет

Подключение станции выполнено через Интернет соединение. В этом случае DSL маршрутизаторы должны использоваться и со стороны станции, и со стороны центра управления – предпочтительно в сочетании с модулями SCALANCE S в случае установки защищенных соединений с использованием VPN туннелей.

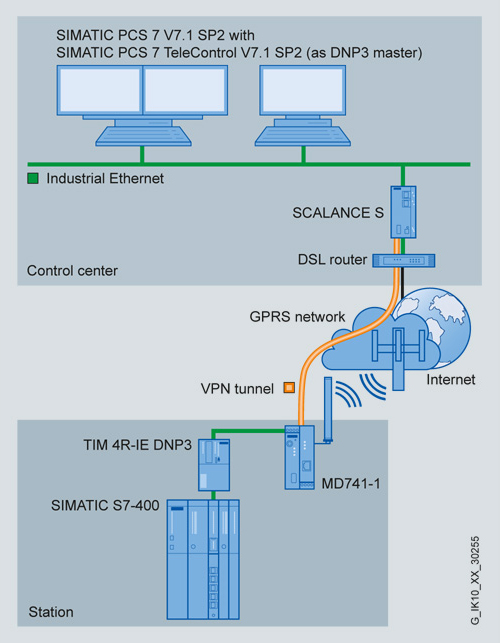

Использование в станции с обменом данными через GSM с поддержкой сервисов GPRS

Станция подключается через GSM с поддержкой сервисов GPRS. При использовании на станции GPRS маршрутизатора MD741-1 и модуля SCALANCE S в центре управления появляется возможность установки  VPN соединений между центром управления и GPRS станциями.

Использование в станции с резервированными каналами связи

Модуль TIM 4R-IE DNP3 обеспечивает возможность использования резервированных каналов связи. При повреждении основного канала связи (например, Интернет соединения) производится переключение на резервный канал (например, на WAN).
