TIM 3V-IE DNP3 производства Siemens

• Рентабельная автоматизация систем водоснабжения/ водоотведения с простой или комплексной структурой.
• Управление и мониторинг систем распределения энергии, станций снабжения нефтью, газом и теплом.
• Превентивное обслуживание (условный мониторинг) глобально распределенных систем.
• Подключение предприятий с базовыми или высокими требованиями к безопасности и надежности.
• Использование в гибридных сетях с обменом данными через телефонные сети, беспроводные каналы связи, Ethernet или Интернет.

• Гибкие варианты подключения к традиционным или IP WAN.
• Подключение к ведущим системам DNP3 других производителей с использованием открытого коммуникационного протокола DNP3.
• Снижение затрат на обслуживание и командировки за счет использования дистанционного программирования, диагностики и управления через Интернет.
• Снижение времени и затрат за счет быстрого и удобного конфигурирования соединений и передаваемых данных с использованием инструментальных средств конфигурирования SINAUT и библиотеки готовых программных блоков.
• Надежное резервное копирование наиболее важных данных:
  Сохранение точек данных DNP3 (до 50,000 в случае ведущей системы) с отметками времени в памяти модуля TIM в случае потери связи с партнером.

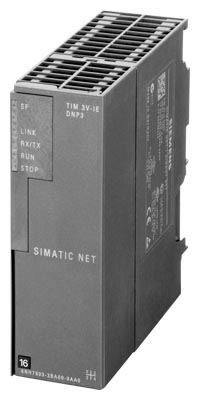

Модуль TIM 3V-IE DNP3 имеет следующие конструктивные особенности:

• Компактный пластиковый корпус формата модулей S7-300.
• 9-полючный соединитель D типа последовательного интерфейса RS232 для подключения к традиционной  WAN через модем соответствующего типа.
• Гнездо RJ45 для подключения к Industrial Ethernet или IP сети:
  промышленное исполнение, пружинная защелка для надежной фиксации штекера IE FC RJ45 Plug 180.
• 2-полюсный съемный терминальный блок для подключения внешней цепи питания =24 В.
• Диагностические светодиоды на фронтальной панели для индикации состояний модуля и процессов обмена данными.
• Простота установки
  TIM 3V-IE DNP3 устанавливается на профильную шину S7-300 и подключается к соседнему модулю с помощью включенного в комплект поставки шинного соединителя. В линейке модулей расширения он может занимать любое посадочное место.
• Установка в стойки расширения, подключаемые к базовому блоку через интерфейсные модули IM 360/361.
• Работа с естественным охлаждением без использования вентиляторов.
• Отсутствие буферной батареи и модуля памяти.

• Обмен данными по открытому протоколу DNP3.
• Исчерпывающий набор диагностических функций с опциями регистрации передаваемых и принимаемых сообщений.
• Синхронизация даты и времени с ведущей системы DNP3.
• Дистанционное программирование через IP сети.

Модуль TIM 3V-IE DNP3 оснащен встроенным микропроцессором и оперативной памятью для буферизации сообщений до 50,000 точек данных. Это позволяет исключить потерю данных в случае повреждения системы связи.

Диагностика

Инструментальные средства проектирования SINAUT ST7 V5.1 обеспечивают поддержку широкого спектра диагностических и сервисных функций, которые позволяют:

• Определять оперативные состояния модуля TIM.
• Получать общую диагностическую информацию.
• Просматривать содержимое буфера диагностических сообщений модуля TIM.
• Определять состояния коммуникационных соединений с удаленными партнерами по связи (например, с SIMATIC PCS7 TeleControl V7.1 SP2).
• Определять состояния и уровень загрузки буферной памяти приемопередатчика.
• Выполнять мониторинг телеграмм модуля TIM для регистрации трафика данных.

Конфигурирование

Конфигурирование модуля TIM 3V-IE DNP3 выполняется с помощью инструментальных средств проектирования SINAUT ST7 V5.1. Настройка параметров выполняется с помощью программного обеспечения конфигурирования SINAUT в среде HW Config пакета STEP 7 и STEP 7 Netpro.

Через интерфейс RS232 модуль TIM 3V-IE DNP3 может быть подключен к WAN через различные типы коммуникационных приборов:

• Модемы выделенных линий для поддержки соединений "точка к точке", "точка - несколько точек" или работы в линейной сетевой структуре.
• Конверторы RS 485 для подключения к оптическим линиям связи.
• Приборы беспроводной связи различных производителей.

Через интерфейс RJ45 модуль TM 3V-IE DNP3 может подключаться к Ethernet, а также различным видам IP сетей (LAN, IWLAN, DSL, GPRS и т.д.).

Примеры конфигураций

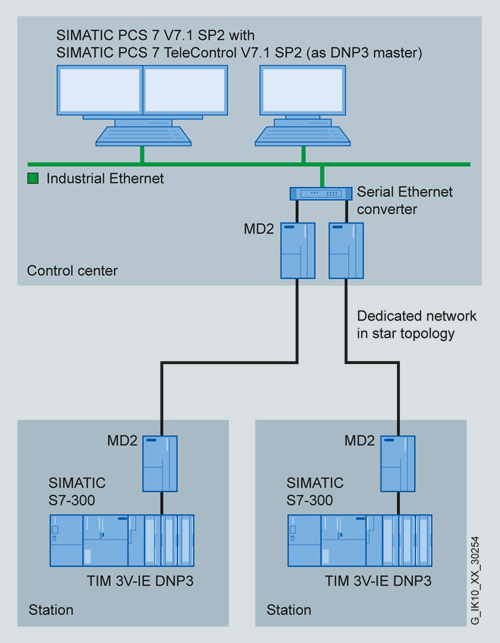

Использование в станции с обменом данными через выделенную линию

Подключение к ведущей станции выполнено через модем MD2, который поддерживает обмен данными через выделенную линию.

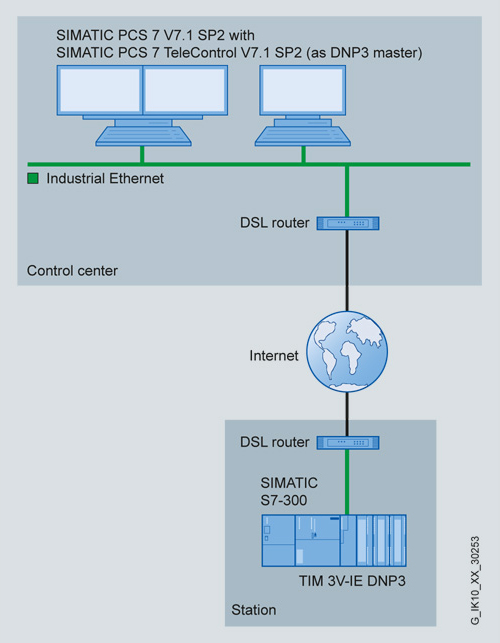

Использование в станции с обменом данными через Интернет

Подключение станции выполнено через Интернет соединение. В этом случае DSL маршрутизаторы должны использоваться и со стороны станции, и со стороны центра управления – предпочтительно в сочетании с модулями SCALANCE S в случае установки защищенных соединений с использованием VPN туннелей.

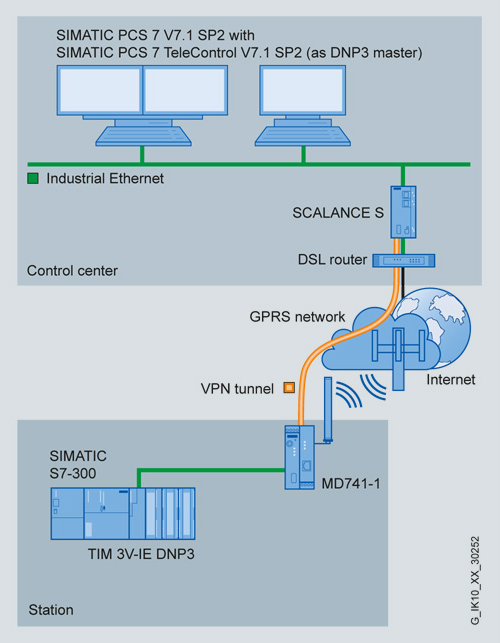

Использование в станции с обменом данными через GSM с поддержкой сервисов GPRS

Станция подключается через GSM с поддержкой сервисов GPRS. При использовании на станции GPRS маршрутизатора MD741-1 и модуля SCALANCE S в центре управления появляется возможность установки  VPN соединений между центром управления и GPRS станциями.
