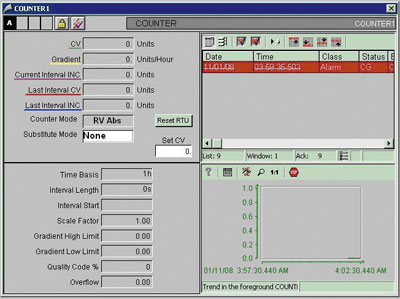

Лицевая панель PCS 7 TeleControlдля одного счетчика (расширенный дисплей из 4 разделенных окон: непреравное и значение на интервале, сводка тревог, настройки параметров, экран трендов)

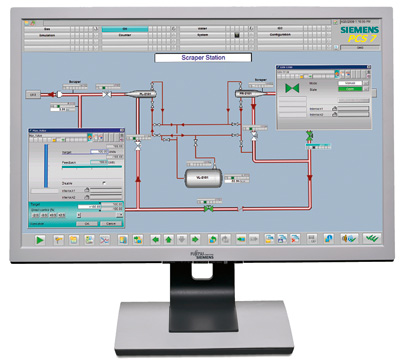

Программный пакеты PCS 7 TeleControl OS для исполнения OS runtime выполнены в строгом стиле операторской системы SIMATIC PCS 7. Поддерживаются как однопользовательские системы (одиночные станции) так и многопользовательские системы, содержащие до 12 серверов/резервированных пар серверов и до 32 клиентов.
PCS 7 TeleControl OS -сервера и PCS 7 TeleControl OS-одиночные станции могут объединять системы автоматизации SIMATIC PCS 7 и широко распределенных удаленных станций сисемы телемеханики в единую систему управления.
В зависимости от конфигурации операторской системы PCS 7 TeleControl как одиночной станции или клиент/серверной комбинации (в т.ч. резервированной), необходимы следующие программные компоненты:
Необходимое ПО | Архитектура SIMATIC PCS 7 | |||
|---|---|---|---|---|
| Одиночная станция OS | Клиент/сервер | Клиент/сервер | |
PCS 7 TeleControl OS Single Station V7.0 | x |
|
| |
PCS 7 TeleControl OS Server V7.0 |
| x |
| |
PCS 7 TeleControl OS Redundant Server V7.0 |
|
| x | |
PCS 7 TeleControl Driver (alternative) | SINAUT | x | x | x (2 licenses) |
Modbus | x | x | x (2 licenses) | |
PCS 7 OS Software Client V7.0 См. раздел "Программное обеспечение для OS" в главе "Операторские станции " Каталога ST PCS 7 для SIMATIC PCS 7 V7.0 |
| x | x | |
Дополнения к ПО операторских станций SIMATIC PCS 7 и другие компоненты ПО SIMATIC PCS 7 OS для операторской станции PCS 7 TeleControl могут быть заказаны с пом. главы "Операторские станции", раздел "Программное обеспечение для OS" каталога ST PCS 7 для SIMATIC PCS 7 V7.0.
Промышленные компьютеры SIMATIC PCS 7, подходящие к требованиям операторских систем SIMATIC PCS 7 TeleControl в качестве одиночных станций, серверов или клиентов заказываются с пом. каталога ST PCS 7 для SIMATIC PCS 7 V7.0, глава "Операторские станции ", раздел "Аппаратное обеспечение для OS".
ПО PCS 7 TeleControl OS, доступное в 3 версиях (одиночная станция/сервер/резервированный сервер) для режима исполнения OS runtime содержит компоненты:
Кроме того, для каждого используемого протокола (напр. SINAUT/Modbus) необходима лицензия PCS 7 TeleControl Driver license на каждую одиночную станцию или сервер PCS 7 TeleControl OS.
| Код | Заказной номер | Описание | Заказать |
|---|---|---|---|
| 61751 | 6DL5001-8AA17-0XA0 | simatic pcs 7 telecontrol, пакет по телемеханики, одиночная станция os single station v7.1 (po 250) одиночная лицензия на 1 установку, исполняемое по, по и документация на dvd, лицензионный ключ на usb-накопителе, 2 языка (g, e), class a, работа под осxpp | Заказать |
| 110203 | 6DL5002-8AA17-0XA0 | simatic pcs 7 telecontrol, пакет по телемеханики, сервер os server v7.1 (po 250), одиночная лицензия на 1 установку, исполняемое по, по и документация на dvd, лицензионный ключ на usb-накопителе, 2 языка (g, e), class a, работа под ос winsrv2003, целевое | Заказать |
| 110204 | 6DL5002-8AA17-0XE0 | simatic pcs 7 telecontrol sw, опция компонента для станции оператора os runtime component option v7.1, одиночная лицензия на 1 установку, исполняемое по, по и документация на dvd, лицензионный ключ на usb-накопителе, 2 языка (g, e), class a, работа под ос | Заказать |
| 110205 | 6DL5002-8BA17-0XA0 | simatic pcs 7 telecontrol, пакет по телемеханики, резервированный сервер os redundant server v7.1 (po 250), одиночная лицензия на 2 установки, исполняемое по, по и документация на dvd, лицензионный ключ на usb-накопителе, 2 языка (g, e), class a, работа п | Заказать |
| 110206 | 6DL5101-8AX00-0XB0 | simatic pcs 7 telecontrol, пакет по телемеханики, драйвер sinaut, одиночная лицензия на 1 установку, исполняемое по, без по и документации, лицензионный ключ на usb-накопителе, работа под ос xprof/ winsrv2003, целевое аппаратное обеспечение: pcs7 547b: es | Заказать |
| 61754 | 6DL5101-8BX00-0XB0 | simatic pcs 7 telecontrol, пакет по телемеханики, драйвер modbus, одиночная лицензия на 1 установку, исполняемое по, без по и документации, лицензионный ключ на usb-накопителе, работа под ос xprof/ winsrv2003, целевое аппаратное обеспечение: pcs7 547b: es | Заказать |
| 61755 | 6DL5101-8CX00-0XB0 | simatic pcs 7 telecontrol, пакет по телемеханики, драйвер iec 870-5-101/-104, одиночная лицензия на 1 установку, исполняемое по, без по и документации, лицензионный ключ на usb-накопителе, работа под ос xprof/ winsrv2003, целевое аппаратное обеспечение: p | Заказать |
| 110207 | 6DL5101-8DX00-0XB0 | simatic pcs 7 telecontrol, пакет по телемеханики, драйвер s7 edc, одиночная лицензия на 1 установку, исполняемое по, без по и документации, лицензионный ключ на usb-накопителе, работа под ос xprof/ winsrv2003, целевое аппаратное обеспечение: pcs7 547b: es | Заказать |
| 61756 | 6DL5101-8EX00-0XB0 | simatic telecontrol, драйвер dnp3 для системы телеуправления, одиночная лицензия на 1 установку, исполняемое по, without sw and docu., лиценз. ключ на usb-накоп., class a, работа под ос xprof/ winsrv2003, целевое апп. обесп.: pcs7 547c: es/os, server | Заказать |
