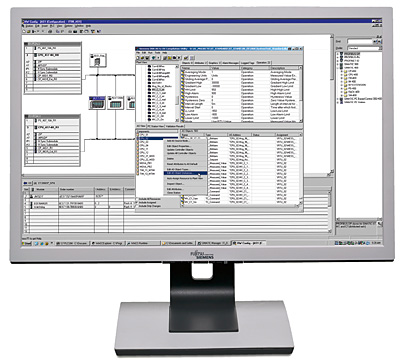

Программное обеспечение PCS 7 TeleControl OS Engineering V7.1 используется для конфигурирования промышленной одиночной станции или сервера SIMATIC PCS 7 используемой как инжиниринговой станцией SIMATIC PCS 7 TeleControl.
Программный пакет PCS 7 TeleControl OS Engineering V7.0 требуется на инженерной станции SIMATIC PCS 7 TeleControl на основе промышленной рабочей станции SIMATIC PCS 7 в конфигурации одиночной станции (SIMATIC PCS 7 ES/OS 547B BCE WXP или SIMATIC PCS 7 ES/OS 547B IE WXP).
Содержит компоненты:
Дополнения к инженерному ПО SIMATIC PCS 7 и другие компоненты ПО SIMATIC PCS 7 ES для инженерной станции PCS 7 TeleControl могут быть заказаны с пом. главы "Проектирование", секция "Базовое программное обеспечение для ES" каталога ST PCS 7 для SIMATIC PCS 7 V7.0.
Промышленные компьютеры SIMATIC PCS 7, подходящие к требованиям для инженерной станции SIMATIC PCS 7 TeleControl заказываются с пом. каталога ST PCS 7 для SIMATIC PCS 7 V7.0, глава "Проектирование", раздел "Базовое аппаратное обеспечение для ES".
PCS 7 TeleControl OS DBA V7.0 - программный пакет для проектирования OS, включающий ПО OS Data Base Automation и библиотеку с символами, лицевыми панелями и диагностическими панелями ОС для удаленных станций системы телемеханики.
Инженерный пакет OS Data Base Automation автоматически генерирует БД OS с иерархией дисплеев, необходимыми переменными, сообщениями, приоритетами сообщений, лицевыми панелями и блок-символами. Иерархия дисплеев является основой для навигации по мнемосхемам, управлением сообщениями и осуществления предупредительных мер. PCS 7 TeleControl OS DBA автоматически позиционирует специфичные символы блоков (контроллеры, модули и т.п.) на мнемосхемах. Блок-символы связываются со соими функциональными блоками и лицевыми панелями посредством базы данных. Ручное конфигурирование в основном ограничивается размещением статических графических элементов - трубопроводов, емкостей и т.п.
Блоки-символы, лицевые панели и диагностические экраны PCS 7 TeleControl OS созданы согласно стандарта SIMATIC PCS 7 с учетом специальных функций приложений телемеханики. Наример блок сумматора, предоставляющий обширные возможности для формирования касательно перемещенных или произведенных объемов или количества.
Мощный редактор типов "Type Editor" позволяет описывать новые типы блоков в дополнение к встроенным библиотечным. В дополнение к размещению информации в структуре переменных, пользовательские блоки также могут вычислять полученные значения с помощью скриптов Visual Basic на сервере. В результате имеются обширные возможности расширения функциональности и адаптации системы к индивидуальным требованиям клиента. Стандартные средства инженерного пакета SIMATIC PCS 7 OS (Graphics Designer-Графический редактор и Faceplate Designer- редактор лицевых панелей) используются для создания связанных символ-блоков и лицевых панелей. PCS 7 TeleControl OS DBA интерпретирует блоки пользователя точно так же, как предопределенные стандартные блоки во время генерации базы данных проекта.
| Код | Заказной номер | Описание | Заказать |
|---|---|---|---|
| 61750 | 6DL5000-8AF17-0XA5 | simatic pcs 7 telecontrol, пакет по телемеханики, станция разработки os engineering v7.1 (po неогр.), плавающая лицензия на 1 пользователя, по разработки, по и документация на dvd, лицензионный ключ на usb-накопителе, 2 языка (g, e), class a, работа под о | Заказать |
| 110200 | 6DL5000-8AF17-0XE5 | simatic pcs 7 telecontrol, пакет по телемеханики, опция компонента для станции разработки os engineering component option v7.1 (po неогр.), плавающая лицензия на 1 пользователя, по разработки, по и документация на dvd, лицензионный ключ на usb-накопителе, | Заказать |
