Реле безопасности являются базовыми элементами распределенных систем автоматики безопасности на основе AS-Interface. Конфигурирование распределенных систем автоматики безопасности выполняется с компьютера, оснащенного специальным программным обеспечением. Параметры конфигурации загружаются в реле безопасности.
Для распределенных систем автоматики безопасности могут задаваться различные режимы работы, охватывающие функции экстренного отключения питания, функции ручного управления, выполняемые одновременно двумя руками, функции остановки технологического оборудования категорий 0 или 1.
Для наиболее эффективного использования диагностических возможностей AS-Interface реле безопасности могут присваиваться свои сетевые адреса.
Блоки выпускаются в двух модификациях:
Функции:
Реле безопасности | |
|---|---|
3RK1 105 | |
Выход безопасности |
|
| 2 А, до 250 В |
| 2 А при 115 В |
| 3 А, до 24 В |
| 1 А при 24 В |
| < 40 мс |
| 0 ... +60 |
| -40 ... +85 |
Логическая операция "ИЛИ"
Логическая операция “ИЛИ” позволяет производить логическое сложение до 6 сигналов датчиков автоматики безопасности.
Логическая операция "И"
Логическая операция “И” позволяет формировать цепи разрешения работы и может интегрироваться с операцией "ИЛИ".
Буфер
Используется для временного хранения информации, используемой для выполнения диагностических операций.
Количество контролируемых ведомых устройств
Количество ведомых устройств автоматики безопасности, контролируемых одним блоком, может достигать 48.
Таймеры
С помощью таймеров могут поддерживаться следующие функции:
Совместимость
Любые конфигурации распределенных систем автоматики безопасности, созданные для более ранних версий блоков мониторинга, могут поддерживаться и блоками мониторинга новых версий.
Реле безопасности

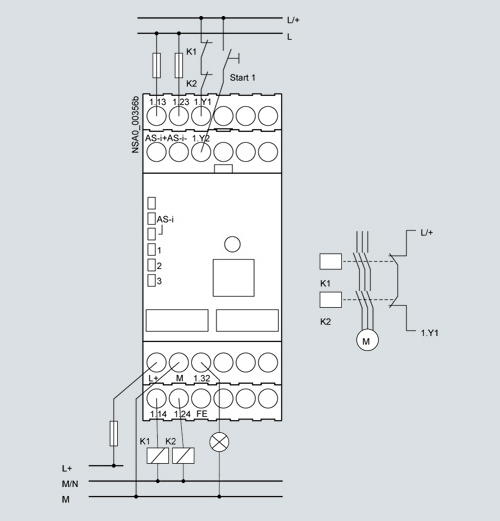

Реле безопасности с одним 2-канальным выходом

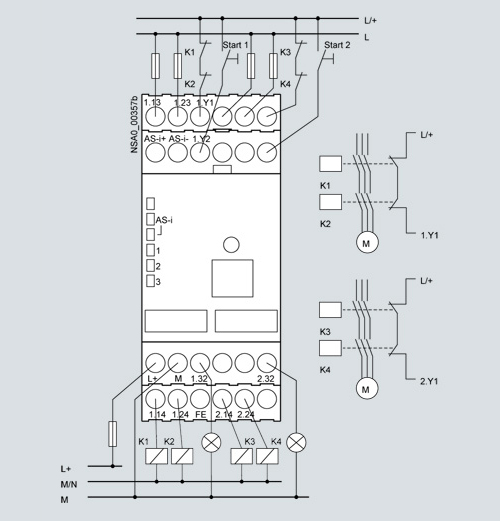

Реле безопасности с двумя 2-канальными выходами
| Код | Заказной номер | Заказать |
|---|---|---|
| 39392 | 3RK1105-1AE04-0CA0 | Заказать |
