Компактные FailSafe модули с AS-интерфейсом производства Siemens

Компактные FailSafe модули с AS-интерфейсом



Компактные F-модули выполняют функции ведомых устройств распределен­ных систем автоматики безопасности на основе AS-Interface. Для этой цели могут использоваться модули двух серий:

  • Модули серии K45F оснащены двумя входами для подключения датчиков автоматики безопасности (F-входами). В системах 2-й категории безопас­ности по EN 954-1 входы модуля используются независимо друг от друга. В системах 4-й категории безопасности входы модуля образуют один 2-ка­нальный F-вход.
  • Модули серии K60F оснащены двумя F-входами и двумя стандартными дис­кретными выходами.





Компактный модуль K45F

PNP-транзистор

2 F-входа

3RK1 205-0BQ00-0AA3

Компактный модуль K60F

PNР-транзистор

2 F-входа и 2 стандартных выхода

3RK1 405-0BQ00-0AA3

Компактный модуль K60F

PNP-транзистор

2 F-входа и 2 стандартных выхода с вспомогательным напряжения питания U Aux

3RK1 405-0BQ00-0AA3

























 Назначение модуля

 2 F-входа

2 F-входа и 2 стандартных выхода

2 F-входа и 2 стандартных выхода с вспомогательным напряжения питания UAux

Микросхема AS-Interface

SAP 4

SAP 4

SAP 4

Рабочее напряжение в соответствии со спецификацией AS-Interface,

26.5 ... 31.5 В

26.5 ... 31.5 В

26.5 ... 31.5 В

Суммарный входной ток, не более

45 мА

270 мА

270 мА

Тип входного каскада

PNP-транзистор

PNP-транзистор

PNP-транзистор

Входы:







  • Питание датчиков через AS-Interface

--

--

--

  • Тип датчика

Контактный

Контактный

Контактный

  • Диапазон напряжений

--

--

--

  • Суммарный входной ток (Tu ≤ 40 °C)

--

--

--

  • Высокий/низкий уровень сигнала

Разомкнутое/замкнутое состояние входной цепи

Разомкнутое/замкнутое состояние входной цепи

Разомкнутое/замкнутое состояние входной цепи

  • Входной ток высокого/низкого уровня

5 мА

5 мА

5 мА

Назначение контактов гнезд для подключения входных цепей

Контакты 1 и 2 = Терминал/контакт датчика
Контакты 3 и 4 = Терминал/контакт датчика
Контакт 5 = Не используется

Контакты 1 и 2 = Терминал/контакт датчика
Контакты 3 и 4 = Терминал/контакт датчика
Контакт 5 = Не используется

Контакты 1 и 2 = Терминал/контакт датчика
Контакты 3 и 4 = Терминал/контакт датчика
Контакт 5 = Не используется

Выходы:







  • Тип выхода

--

Электронный

Электронный

  • Выходной ток DC 12/13, не более

--

2 А

--

  • В других режимах, не более

--

0.18 А

4 А

  • Назначение контактов гнезд для подключения выходных цепей:

--

3 = "–"
4 = Выход

5 = "Земля"

3 = "–"
4 = Выход

5 = "Земля"

  • Защита от короткого замыкания

--

Встроенная

Встроенная

  • Защита от коммутационных перенапряжений

--

Нет

Встроенная

  • Внешнее напряжение цепей подключениянагрузки

--

--

=24 В, Через черныф кабель AS-Interface

  • Сторожевой таймер

--

Встроенный

Встроенный

Конфигурация ввода-вывода

0

7

7

Идентификационный код ID/ID2

B

B

B

Назначение бит данных:







  • Гнездо 3 и 4

Не используется

Не используется

Не используется

  • Гнездо 5

Не используется

Контакт 4 = Выход 1 (D0)
Контакт 2 = Not assigned

Контакт 4 = Выход 1 (D0)
Pin 2 = Not assigned

  • Гнездо 6

Не используется

Контакт 4 = Выход 2 (D1)
Контакт 2 = Не используется

Контакт 4 = Выход2 (D1)
Контакт 2 = Не используется

  • Гнездо 7 и 8

Не используется

Не используется

Не используется

Сертификат AS-Interface

Есть

Есть

Есть

Одобрения

UL, CSA

UL, CSA

UL, CSA

Степень защиты

IP67

IP67

IP67

Соединение с землей

--

Контакт 5 каждого гнезда М12 соединен с точкой заземления профильной шины DIN.

Контакт 5 каждого гнезда М12 соединен с точкой заземления профильной шины DIN.

Диапазон рабочих температур

-25 ... +85 °C

-25 ... +85 °C

-25 ... +85 °C

Storage temperature in °C

-40 ... +85 °C

-40 ... +85 °C

-40 ... +85 °C

Количество гнезд ввода-вывода

2

4

4

Светодиодная индикация







  • Состояние входов-выходов

Желтый светодиод

Желтый светодиод

Желтый светодиод

  • Наличие вспомогательного напряжения питания UAux

--

--

Зеленый светодиод

  • AS-Interface/диагностика

Зеленый/красный светодиод

Зеленый/красный светодиод

Зеленый/красный светодиод

Подключение к AS-Interface

Через монтажную плату К45

Через монтажную плату К60

Через монтажную плату К60

Установка сетевого адреса

Через гнездо на фронтальной панели модуля, не более 15 циклов изменения адреса. После 15-го цикла сохранениеа дреса, заданного в 15-м цикле.

Через гнездо на фронтальной панели модуля, не более 15 циклов изменения адреса. После 15-го цикла сохранение адреса, заданного в 15-м цикле.

Через гнездо на фронтальной панели модуля, не более 15 циклов изменения адреса. После 15-го цикла сохранение адреса, заданного в 15-м цикле.

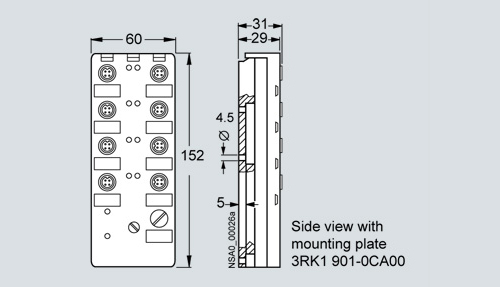

Модули серии K60F

Маркировка контактов соединительных гнезд

Модули серии K45F

Гнездо

Контакты

1

1 и 2: входы D0 и D1, канал 1; 3 и 4: входы D2 и D3, канал 2; 5: не используется

2

1 и 2: входы D2 и D3, канал 2; 5: не используется

3

Не используется

4

Не используется


Если к модулю подключается только один переключатель, то он должен подключаться к каналу 1. В гнездо 2 должен быть установлен соединитель М12 (3RK1 901-1AA00).

Контакт 3 гнезда 1 соединен с контактом 1 гнезда 2, контакт 4 гнезда 1 соединен с контактом 2 гнезда 2.



Модули серии K60F

Гнездо

Контакт

1

1 и 2: входы D0 и D1, канал 1; 3 и 4: входы D2 и D3, канал 2; 5: не используется

2

1 и 2: входы D2 и D3, канал 2; 5: не используется

3 / 4 / 7 и 8

Не используются, закрываются защитными крышками на заводе-изготовители

5

4: выход 1; 5: земля; 1,2 и 3: не используются

6

4: выход 1; 5: земля; 1,2 и 3: не используются


Контакт 3 гнезда 1 соединен с контактом 1 гнезда 2, контакт 4 гнезда 1 соединен с контактом 2 гнезда 2.

Код Заказной номер Описание Вес (кг) Заказать
39410 3RK1205-0BQ00-0AA3 модуль безопасности k45f, с двумя входами безопасности 2fe 0.103 Заказать
91027 3RK1901-0CA00 as-интерфейс. монтажная плата для настенного монтажа компактного модуля к60. для as-i кабеля (желтый) и as-i кабеля 24v (черн.) 0.065 Заказать
;
