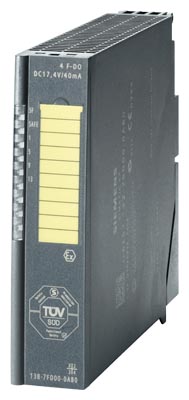

Модуль 4 F-DO Ex 17.4 В/40 мА характеризуется следующими показателями:
Модуль может использоваться в станциях ET 200iSP, работающих под управлением SIMATIC IM151-7 F-CPU, S7-31xF-2 DP, S7-416F-2 и S7-400F/FH.
Он находит применение для управления работой соленоидных вентилей, контакторов постоянного тока, индикаторных ламп и т.д.
F модуль вывода дискретных сигналов имеет следующие конструктивные особенности:
Модуль преобразует внутренние логические сигналы S7 F-CPU в выходные дискретные сигналы станции ET 200iSP. Функции обеспечения безопасности поддерживаются на уровне встроенного программного обеспечения модуля.
| 6ES7 138-7FD00-0AB0 |
Цепь питания |
|
Потери мощности, типовое значение | 3.8 Вт |
Дискретные выходы |
|
Количество выходов | 4 |
Защита от короткого замыкания | Есть |
Подключение дискретного входа в качестве нагрузки | Нет |
Выходное напряжение холостого хода Uao | =17.4 В |
Встроенный резистор Ri | 167 Ом |
Характеристика ключа E |
|
| =10 В |
| 40 мА |
Параллельное включение двух выходов |
|
| Есть |
| Нет |
Частота переключения выходов, не более: |
|
| 30 Гц |
| 2 Гц |
Активное сопротивление цепи нагрузки | 270 Ом ... 18 кОм |
Длина кабеля, не более |
|
| 500 м |
| 500 м |
Параметры |
|
Диагностика обрыва внешних цепей | Есть |
Диагностика коротких замыканий | Есть |
Состояния/ прерывания/ диагностика |
|
Индикатор состояний | Есть |
Перевод выходов в заданные состояния при остановке центрального процессора | Есть |
Диагностические прерывания | Есть, настраиваются |
Диагностика: |
|
| Есть |
| Есть |
| Есть |
Диагностические светодиоды: |
|
| Красный светодиод SF |
| По одному зеленому светодиоду на каждый канал |
Гальваническое разделение цепей |
|
Гальваническое разделение цепей дискретных выходов: |
|
| Нет |
| Есть |
| Есть |
Допустимая разность потенциалов между различными цепями | =60 В/~30 В |
Стандарты, одобрения, сертификаты |
|
Марка CE | Есть |
Габариты и масса |
|
Габариты (Ш х В х Г) в мм | 30х 129х 136.5 |
Масса | 285 г |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 110451 | 6ES7138-7FD00-0AB0 | simatic dp, электронный failsafe-субмодуль для et200isp, 4f-do 17.4v/40ma ex i, вплоть до sil3 | 0.17 | Заказать |
| 110488 | 6ES7152-1AA00-8AA0 | simatic dp, руководство по et200isp, немецкий язык | 1.01 | Заказать |
| 110489 | 6ES7152-1AA00-8BA0 | simatic dp, руководство по et200isp, английский язык | 1.01 | Заказать |
| 110545 | 6ES7193-7BA00-0AA0 | 10 din a4 маркировочные листы: цвет светло бежевый, 48 маркировочных полосок на лист для модулей ввода/вывода и 3 маркировочных полоски на лист для интерфейсных модулей материал: перфорированная плёнка для печати на лазерном принтере или плоттере, 10 лист | 0.227 | Заказать |
| 62093 | 6ES7193-7BB00-0AA0 | 10 din a4 маркировочные листы: цвет жёлтый, 48 маркировочных полосок на лист для модулей ввода/вывода и 3 маркировочных полоски на лист для интерфейсных модулей материал: перфорированная плёнка для печати на лазерном принтере или плоттере, 10 листов в упа | 0.232 | Заказать |
| 110546 | 6ES7193-7BD00-0AA0 | 10 din a4 маркировочные листы: цвет красный, 48 маркировочных полосок на лист для модулей ввода/вывода и 3 маркировочных полоски на лист для интерфейсных модулей материал: перфорированная плёнка для печати на лазерном принтере или плоттере, 10 листов в уп | 0.224 | Заказать |
| 110547 | 6ES7193-7BH00-0AA0 | 10 din a4 маркировочные листы: цвет зелёный, 48 маркировочных полосок на лист для модулей ввода/вывода и 3 маркировочных полоски на лист для интерфейсных модулей материал: перфорированная плёнка для печати на лазерном принтере или плоттере, 10 листов в уп | 0.233 | Заказать |
| 110548 | 6ES7193-7CA00-0AA0 | simatic dp, et 200isp, терминальный модуль tm-em/em60s для установки двух электронных модулей, контакты с винтовыми зажимами | 0.17 | Заказать |
| 110549 | 6ES7193-7CA10-0AA0 | simatic dp, et 200isp, терминальный модуль tm-em/em60c для установки двух электронных модулей, контакты-защелки | 0.17 | Заказать |
| 63141 | 6ES7833-1CC00-6YX0 | simatic s7-400f/fh, f-runtime лицензия на выполнение f-программ.кв устанавливается на каждый центральный процессор cpu 414h/ cpu 416h, используемый в системах simatc s7-400f/fh | 0.047 | Заказать |
| 111123 | 6ES7833-1CC02-0YA5 | simatic s7, f-prog-sw u.fb-lib. float. license f.1 installation r-sw, sw and docu. on cd, class a, 2 languages (g,e), executable under winxp sp2/sp3, win server 2003 sp2 reference-hw:simatic s7-400h reference-hw:simatic s7-400h | 0.245 | Заказать |
| 63144 | 6ES7833-1FC02-0YA5 | simatic s7, f средство разработки распределенных систем повышенной безопасности distributed safety v5.4, плавающая лицензия для 1 пользователя, инженерное прогр. обеспечение, прогр. обесп. и документация на cd, class a, 3 языка (нем., англ.,франц.), работа под step7 v5.3 sp3 | 0.257 | Заказать |
| 111127 | 6ES7833-1SM02-0YA5 | safety matrix tool v6.2, по матрицы безопасности, плавающая лицензия на 1 установку, по разработки, по и документация на cd, class a, 2 языка (en/ge), работа под ос win2000prof; xpprof; 2003server целевое аппаратное обеспечение:simatic s7-400h cpu412h/... | 0.27 | Заказать |
| 111128 | 6ES7833-1SM02-0YE5 | safety matrix tool, обновлениепо v5.x/v6.1 --> v6.2 плавающая лицензия на 1 установку, по разработки, по и документация на cd, class a, 2 языка (en/ge), работа под ос win2000prof; xpprof; 2003server целевое аппаратное обеспечение:simatic s7-400h cpu412h/. | 0.27 | Заказать |
| 63146 | 6ES7833-1SM42-0YA5 | safety matrix editor v6.2, редактор матриц безопасности, одиночная лицензия на 1 установку, по и документация на cd, class a, 2 языка (en/ge), работа под ос win2000prof; winxprof; 2003server | 0.27 | Заказать |
| 111129 | 6ES7833-1SM62-0YA5 | safety matrix viewer v6.2 for pcs7, плавающая лицензия на 1 установку, исполняемое по, по и документация на cd, class a, 2 языка (en/ge), работа под ос win2000prof; xpprof; 2003server? необходимое по: pcs7 os | 0.27 | Заказать |
| 111130 | 6ES7833-1SM62-0YE5 | safety matrix viewer, обновление по для pcs 7 v6.x -> v6.2 плавающая лицензия на 1 установку, исполняемое по, по и документация на cd, class a, 2 языка (en,ge), работа под ос win2000prof; xpprof; 2003server, необходимое по: pcs7 os | 0.27 | Заказать |
| 63268 | 6ES7972-0AC80-0XA0 | simatic dp, rs 485-is coupler: модуль сопряжения стандартной линии profibus-dp и линии profibus-dp ex-исполнения. | 0.518 | Заказать |
| 63278 | 6ES7972-0DA60-0XA0 | simatic dp, соединитель для подключения к profibus с наклонным выводом кабеля, соединение на прокол до 1,5 мбит/с, 16 x 72.7 x 34 mm, с активным окончанием шины для rs485-is электрический цепей, без гнезда для подключения программатора, применимо только | 0.061 | Заказать |
| 123603 | 8WA8848-2AY | pack. w. 100 lab. plates 1 sheet w. 5 strips with 20 lab. plates each lab. plate sz. 5x7mm, font 2mm blank (2x100x) | 0.1 | Заказать |
| 77115 | 8WA8861-0AB | packing containing 200 plates 2 cards contain. 5 strips each with 20 plates each plate size 5x7mm, inscript. 2mm horizont. inscript. 1...20(10x) | 0.1 | Заказать |
| 123626 | 8WA8861-0AC | packing containing 200 plates 2 cards contain. 5 strips each with 20 plates each plate size 5x7mm, inscript. 2mm horizontal inscript. 1...40(5x) | 0.1 | Заказать |
