IM 460-3 производства Siemens

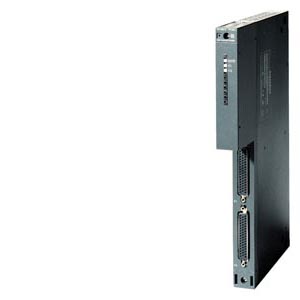

IM 460-3
  • Передающий интерфейсный модуль для построения систем распределенного ввода-вывода с удалением стоек расширения от базового блока на расстояние до 102 м.
  • Связь через C- и P-шины контроллера.
  • Установка в базовый блок контроллера.
  • Подключение до 8 стоек расширения.
  • Работа в сочетании с приемными интерфейсными модулями IM 461-3.



Передающий интерфейсный модуль IM 460-3 используется для подключения стоек расширения, удаленных от базового блока на расстояние до 102 м.

Модуль обеспечивает доступ к P- и C-шинам контроллера и работает в комплекте с приемными интерфейсными модулями IM 461-3, устанавливаемыми в стойки расширения.

Интерфейсный модуль IM 460-3 может устанавливаться в монтажные стойки базового блока:

  • UR1,
  • UR2,
  • CR2.

К одному модулю IM 460-3 допускается подключать до 8 стоек расширения (до 4 стоек расширения на один встроенный интерфейс). В один базовый блок контроллера может устанавливаться до 6 интерфейсных модулей IM 460-3.

Модуль характеризуется следующими показателями:

  • 3 светодиода индикации отказов.
  • 2 интерфейса для подключения линий связи, выполненных кабелем 468-1.





6ES7 460-3AA01-0AB0

Потребляемый ток



  • От внутренней шины контроллера 5 В DC, макс.

1,550 мA

  • Потребляемая мощность, макс.

7,750 мВт

Конфигурирование



  • Длина линии, не более

102 м

Размеры и масса



  • Масса, примерно

630 г

  • Ширина

25 мм

  • Высота

290 мм

  • Глубина

217 мм




Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.automation.siemens.com/infocenter



Код Заказной номер Описание Вес (кг) Заказать
62354 6ES7460-3AA01-0AB0 simatic s7-400, im 460-3, интерфейсный модуль, передатчик, для систем распределенного ввода-вывода, длина линии связи до 102m, с k-шиной 0.811 Заказать
62360 6ES7468-1AH50-0AA0 simatic s7-400, интерфейсный кабель с k-шиной, длина 0.75m 0.215 Заказать
62361 6ES7468-1BB50-0AA0 simatic s7-400, интерфейсный кабель с k-шиной, длина 1.5m 0.312 Заказать
62362 6ES7468-1BF00-0AA0 simatic s7-400, интерфейсный кабель с k-шиной, длина 5m 0.809 Заказать
62363 6ES7468-1CB00-0AA0 simatic s7-400, интерфейсный кабель с k-шиной, длина 10m 1.519 Заказать
62364 6ES7468-1CC50-0AA0 simatic s7-400, интерфейсный кабель с k-шиной, длина 25m 4.438 Заказать
110823 6ES7468-1CF00-0AA0 simatic s7-400, интерфейсный кабель с k-шиной, длина 50m 8.9 Заказать
62365 6ES7468-1DB00-0AA0 simatic s7-400, интерфейсный кабель с k-шиной, длина 100m 18.6 Заказать
;
