Модуль счета FM 450-1 производства Siemens

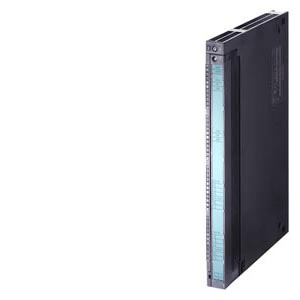

Модуль счета FM 450-1
  • 2-канальный интеллектуальный модуль скоростного счета для решения простых счетных задач.
  • Непосредственное подключение инкрементальных датчиков позиционирования.
  • Функции сравнения содержимого каждого счетчика с двумя заранее заданными значениями.
  • Встроенные дискретные входы и выходы.

Замечание:

Для подключения внешних цепей функциональных модулей может использоваться система соединителей и кабелей SIMODRIVE Sensor/Motion Connect 500.



Additional information is available in the Internet under:

http://www.siemens.com/simatic-technology

FM 450-1 - это интеллектуальный 2-канальный модуль скоростного счета, предназначенный для использования в системах автоматизации SIMATIC S7-400.

Области применения:

  • Сборочные и обрабатывающие машины.
  • Машины пластиковой формовки.
  • Станки.
  • Бумагоделательные машины.
  • Текстильное оборудование.
  • Упаковочные машины.



Модуль FM 450-1 обеспечивает питание датчиков и характеризуется следующими показателями:

  • Компактный пластиковый корпус:
    • Светодиоды индикации отказов (INTF/EXTF).
    • Светодиоды индикации выполнения операций счета (CR), и направления счета (DIR).
    • Светодиоды индикации состояний входных и выходных дискретных сигналов.
    • Фронтальный соединитель.
    • Паз для установки этикетки с маркировкой внешних цепей.
  • Простота установки:
    Модуль устанавливается в монтажную стойку и фиксируется в рабочем положении винтами.
  • Удобство подключения внешних цепей: внешние цепи подключаются к фронтальному соединителю модуля.
  • Удобство подключения внешних цепей:
    Внешние цепи подключаются к фронтальному соединителю модуля. При первой установке фронтального соединителя автоматически выполняется операция его механического кодирования. В дальнейшем фронтальный соединитель может устанавливаться только на модули такого же типа, что исключает возможность возникновения ошибок при замене модулей.
Пакет конфигурирования

В комплект поставки модуля включен компакт диск с пакетом конфигурирования. Этот пакет включает в свой состав:

  • Электронные руководства.
  • Экранные формы настройки параметров модуля.
  • Стандартные функциональные блоки для обмена данными с центральным процессором контроллера.



Модуль разгружает центральный процессор от:

  • Обработки сигналов двух инкрементальных датчиков позиционирования, подключенных к его счетным входам.
  • Обработки дискретных сигналов (фотоэлектронных барьеров и т.д.), поступающих на его дискретные входы.
  • Выполнения функций сравнения и формирование сигналов управления, выводимых через встроенные дискретные выходы.

Обеспечивается поддержка следующих опций и функций:

  • 2-канальный реверсивный 32-разрядный счетчик.
  • Частота следования импульсов до 500 кГц (для датчиков с RS422).
  • Числовой диапазон от 0 до 32 бит или ±31 бит.
  • Однократное или периодическое выполнение циклов счета.
  • Простое, двойное или квадратурное преобразование.
  • Работа с 24- или 5В (RS 422) инкрементальными датчиками.
  • Аппаратное (через дискретные входы) или программное управление работой счетчика.
  • Установка с помощью дискретных входов.
  • Предварительная установка счетчика по входным сигналам модуля.
  • Программная предварительная установка счетчика.
  • Сравнение содержимого счетчика с двумя заданными величинами.
  • Формирование прерываний при прохождении через ноль, переполнении или выхода за граничные значения (выбирается)Формирование выходных дискретных сигналов =24В по результату операции сравнения: задаваемая длительность импульса по запуску от компаратора или потенциальный сигнал управляемый сигналами компаратора.



Стандартные функциональные блоки



CNT_CTRL (FC 0)

Для управления счетчиком FM 450-1

DIAG_INF (FC 1)

Для формирования диагностической информации FM 450-1




Режимы работы

FM 450-1 способен обрабатывать сигналы двух инкрементальных датчиков позиционирования, следующих с частотами до 500кГц. Направление счета задается внешними импульсными сигналами. Воздействие на управляемый процесс может осуществляться двумя способами:

  • Через встроенные дискретные выходы, состояние которых определяется результатами операций сравнения текущих значений счета с заданными величинами. Для каждого счетчика может устанавливаться три величины: исходное состояние (предварительная установка), верхнее и нижнее граничное значение счета.
  • Передачей сигналов в центральный процессор по внутренней шине контроллера с использованием механизма прерываний.



Режимы работы



Непрерывный счет

После запуска выполняется непрерывное повторение циклов счета:



• В режиме суммирующего счета: от нуля до верхнего граничного значения



• В режиме вычитающего счета: от верхнего граничного значения до нуля

Одиночный цикл счета

После запуска выполняется один цикл счета:



• В режиме суммирующего счета: от записанного в счетчик значения (предварительная установка) до верхнего граничного значения. Если после достижения верхнего граничного значения поступает очередной тактовый сигнал, то счетчик переходит в состояние нижнего граничного значения и остается в этом состоянии



• В режиме вычитающего счета: от записанного в счетчик значения (предварительная установка) до нижнего граничного значения. Если после достижения нижнего граничного значения поступает очередной тактовый сигнал, то счетчик переходит в состояние верхнего граничного значения и остается в этом состоянии

Периодический счет

После запуска циклы счета повторяются периодически:



• В режиме суммирующего счета: от заданного состояния (предварительная установка) до верхнего граничного значения



• В режиме вычитающего счета: от заданного состояния (предварительная установка) до нижнего граничного значения




Настройка параметров

Настройка параметров модуля выполняется с помощью экранных форм, встроенных в STEP 7. Экранные формы входят в состав пакета конфигурирования, включенного в комплект поставки модуля FM 450-1.







6ES7 450-1AP00-0AE0

Напряжения и токи



Напряжение питания нагрузки 2L+/2M



    • номинальное значение (DC)

24 В

    • Допустимое значение, нижний предел (DC)

20.4 В; динамиче­ский 18.5 В

    • Допустимое значение, верхний предел (DC)

28.8 В; динамиче­ский 30.2 В

  • Non-periodic snap-over



    • Длительность

500 мс

    • Время восстановления

50 с

    • Значение

35 В

Напряжение питания нагрузки 1L+



    • защита от неправильной поляр­ности напряжения

Есть

Напряжение питания нагрузки 2L+



    • защита от неправильной поляр­ности напряжения

Есть

Потребляемый ток



  • из цепи питания 1L+

40мА (без учета датчи­ков)

  • от внутренней шины контрол­лера

450 мA

  • Потребляемая мощность

9 Вт

Система соединений



  • Фронтальный соединитель

1 x 48-полюсный

Дискретные входы



  • Количество

6

  • Функции

1 for gate start, 1 for gate stop, 1 for setting the counter

Входное напряжение



    • Низкого уровня

от -28.8 дo 5 В

    • Высокого уровня

от +11 дo +28.8 В

Входной ток



    • Высокого уровня, типовое значение

9 мA

Задержка распространения входного сигнала



    • Частота входа, макс.

200 КГц

  • Для стандартных входов



    • Настраивается

Есть

    • от 0 к 1, макс.

2.5 мкс; >= 2.5 мкс (200 КГц),
<= 25 мкс (20 КГц)

Дискретные выходы



  • Количество

6

  • Защита от короткого замыкания

Электронная

  • Ограничение выброса напряжения

2L+ (-39 В)

Выходное напряжение



    • Низкого уровня (DC), макс.

3 В

    • Высокого уровня

2L+ (-1.5 В)

Выходной ток



    • Высокого уровня, номинальное значение

0.5 A

    • Допустимое значегие высокого уровня, при t от 0 дo 60 °C, мин.

5 мA

    • Допустимое значегие высокого уровня, при t от 0 дo 60 °C, макс.

0.6 A

Задержка распространения выходного сигнала при активной нагрузке



    • от "0" к "1", макс.

300 мкс

Питание датчика



5 В - питание



    • 5 В

Есть; 5.2 В +/-2%

    • Защита от короткого замыкания

Есть

    • Выходной ток, макс.

300 мA

24 В - питание



    • 24 В

Есть; 1L+ (-3В)

    • Защита от короткого замыкания

Есть

    • Выходной ток, макс.

300 мA

Датчик



Подключаемые датчики



    • Инкрементальный датчик (симметричный сигнал)

Yes; with 2 pulse trains offset by 90°

    • Инкрементальный датчик (несимметричный сигнал)

Есть

    • 24 В инициатор

Есть

    • 24 В directional sensor

Yes; 1 pulse train, 1 direction level

Счетчик



  • Количество входов счетчика

2; 32 бит или +/-31 бит

5 В-вход



    • Тип

RS 422

    • терминальные резисторы

220 Ом

    • дифференциальное входное напряжение, не менее

мин. 0.5 В

    • максимальная тактовая час­тота

500 КГц

24 В-вход



    • низкий уровень сигнала

от -30 дo 5 В

    • высокий уровень сигнала

от +11 дo +30 В

    • входной ток, типовое значение

9 мA

    • максимальная час­тота тактовых импульсов

200 КГц

    • минимальная длительность им­пульса

>= 2.5 мкс (200 КГц),
>= 25 мкс (20 КГц)
(настраивается)

Параметры



  • Comment

Assigned binary addresses: 64 bytes/64 bytes

Изоляция



  • Испытательное напряжение изоляция

500 В

Потенциалы/ электрическая изоляция



Функции дискретного выхода



    • Между каналами и внутренней шиной контроллера

Оптоэлектронная

Функции дискретного входа



    • Между каналами и внутренней шиной контроллера

Оптоэлектронная

Электрическая изоляция, счетчики



    • Между каналами и внутренней шиной контроллера

Оптоэлектронная

Допустимая разность потенциалов



  • Между разными цепями

75 В DC / 60 В AC

Размеры и масса



  • Масса, примерно

650 г

  • Ширина

25 мм

  • Высота

290 мм

  • Глубина

210 мм




Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.automation.siemens.com/infocenter



Код Заказной номер Описание Вес (кг) Заказать
110817 6ES7450-1AP00-0AE0 simatic s7-400, fm 450-1: 2-канальный модуль скоростных счетчиков, компакт диск с программным обеспечением проектирования 0.808 Заказать
62368 6ES7492-1AL00-0AA0 simatic s7-400, фронтальный соединитель для сигнальных модулей, 48-полюсный, клеммы с винтовыми зажимами 0.243 Заказать
110828 6ES7492-1AL00-1AB0 simatic s7-400, фронтальный соединитель для сигнальных модулей, 48-полюсный, клеммы с винтовыми зажимами, упаковка из 84 штук 18.5 Заказать
110829 6ES7492-1BL00-0AA0 simatic s7-400, фронтальный соединитель для сигнальных модулей, 48-полюсный, клеммы с пружинными контактами-защелками 0.199 Заказать
110830 6ES7492-1CL00-0AA0 simatic s7-400, фронтальный соединитель для сигнальных модулей, 48-полюсный, клеммы с обжимными контактами 0.159 Заказать
62369 6ES7492-1CL00-1AB0 simatic s7-400, фронтальный соединитель для сигнальных модулей, 48-полюсный, клеммы с обжимными контактами, упаковка из 84 штук 11.5 Заказать
62370 6ES7492-1XL00-0AA0 simatic s7-400, комплект защитных крышек для центральных процессоров и функциональных модулей s7-400: 1 короткая + 1 средняя + 1 длинная крышка 0.404 Заказать
;
