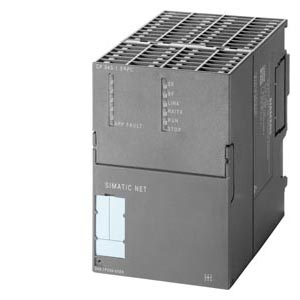

CP 343-1 ERPC производства Siemens

Коммуникационный процессор CP 343-1 ERPC позволяет подключать SIMATIC S7-300 к базам данных ERP или MES систем. Для выполнения этих функций операционная система коммуникационного процессора должна быть расширена программным обеспечением ILS-Technology, которое заказывается отдельно.

CP 343-1 ERPC оснащен встроенным микропроцессором, способен выполнять автономное управление обменом данными, разгружая от этих задач центральный процессор контроллера. Кроме того, применение CP 343-1 ERPC позволяет получать дополнительные коммуникационные соединения.

CP 343-1 ERPC позволяет поддерживать обмен данными между S7-300 и:

• Компьютерами/ программаторами.
• Приборами человеко-машинного интерфейса.
• Системами автоматизации SIMATIC S5/ S7 /C7/ WinAC.
• Базами данных ERP или MES систем. Например, ORACLE, MySQL, MS-SQL, DB2 (при наличии расширения операционной системы).

• Защита инвестиций в существующие системы за счет интеграции в SIMATIC S7-300 открытых коммуникационных сервисных служб.
• Установка в любой слот программируемого контроллера.
• Оптимальная поддержка обслуживания:
  • Web-диагностика.
  • Дистанционное программирование через LAN/WAN (например, через Internet).
  • Мониторинг с помощью инструментальных средств управления сетью (SNMP).
  • Замена модуля без повторного конфигурирования за счет сохранения параметров настройки в съемном модуле памяти C-PLUG.
• Защита данных:
  Защита от несанкционированного доступа на основе конфигурируемого списка разрешенных  IP адресов без изменения паролей.
• Надежное электрическое подключение кабеля с помощью штекеров IE FC RJ45 plug 145/180 промышленного исполнения.

Коммуникационный процессор CP 343-1 ERPC характеризуется следующими показателями:

• Компактная конструкция
  прочный пластиковый корпус, на котором расположены:
  • Гнездо RJ45 промышленного исполнения для подключения к Industrial Ethernet;
    автоматическое определение и автоматическая настройка на скорость обмена данными в сети;
    подключение кабеля с штекером IE FC RJ45 Plug 145/180;
    автоматическая кроссировка подключаемого кабеля.
  • 2-полюсный съемный терминальный блок для подключения цепи питания =24 В
  • Диагностические светодиоды индикации оперативных и коммуникационных состояний.
• Простота установки
  CP 343-1 ERPC монтируется на профильную шину S7-300 и подключается к предшествующему модулю с помощью включенного в комплект поставки шинного соединителя. Коммуникационный процессор может занимать любое положение в базовом блоке контроллера.
• Работа с естественным охлаждением, отсутствие буферной батареи.
• Установка в стойку расширения, подключаемую к базовому блоку через интерфейсные модули IM 360/361.
• Модуль памяти C-PLUG включен в комплект поставки. Коммуникационный процессор не может работать без модуля C-PLUG.

CP 343-1 ERPC выполняет автономное управление обменом данными через Industrial Ethernet. Он оснащен встроенным микропроцессором и имеет свой MAC адрес, позволяющий включать коммуникационный процессор в сеть.

Поддержка протокола (DHCP - dynamic host configuration protocol), обеспечивает возможность присвоения IP адреса с центрального DHCP сервера.

CP 343-1 ERPC способен обеспечивать одновременную поддержку следующих коммуникационных протоколов:

• PG/OP функции связи
  Доступ HMI систем к данным SIMATIC S7-300 с использованием OP функций связи;
  PG функции связи для дистанционного программирования сетевых S7 через сеть.
  • S7 роутинг
    позволяет выполнять обмен данными между программатором и всеми сетевыми S7 станциями, подключенными к сети Industrial Ethernet и связанным с ней сетям.
• S7 функции связи
• Открытый обмен данными (SEND/RECEIVE);
  • Передача широковещательных сообщений, адресованных большому количеству станций.
  • Обмен данными без использования процедур RFC 1006

Интерфейс подключения к системам заводского уровня (ERPC)

Становится доступным после дополнения операционной системы CP 343-1 ERPC программным обеспечением ILS-Technology (заказывается отдельно). Образует интерфейс подключения к базам данных, использующий для своей работы транспортный протокол TCP/IP. Управление обменом данными выполняет коммуникационный процессор. Существенно снижается нагрузка на память центрального процессора. В этом случае CP 343-1 ERPC обеспечивает поддержку коммуникационного обмена с базами данных ORACLE, MySQL, MS-SQL и DB2, поддержку функций Massage Queue IBM Websphere.

Для обмена данными с центральным процессором не требуется вносить изменения в программу контроллера. Необходимая настройка параметров выполняется с помощью инструментальных средств, включенных в расширение операционной системы коммуникационного процессора (dewiseWISE workbench). Процесс настройки сводится к определению областей памяти центрального процессора, информация из которых будет передаваться в базу данных.

Диагностика

Диагностика CP 343-1 ERPC может выполняться с помощью STEP 7 NCM или с помощью Web браузера. Она позволяет:

• Получать оперативные состояния коммуникационного процессора.
• Получать общую диагностическую и статистическую информацию.
• Выполнять диагностику соединений.
• Получать статистическую информацию контроллера LAN.
• Просматривать содержимое буфера диагностических сообщений.
• Выполнять упрощенную Web диагностику

Диагностика во время работы

• Интеграция в систему управления сетью на основе SNMP V1 MIB-2 объектов
  позволяет получать информацию о состоянии коммуникационного порта, Например. для управления сетью.

Защита данных

CP 343-1 ERPC позволяет ограничивать доступ к локальной S7 станции путем определения IP адресов разрешенных партнеров по связи. Партнеры по связи, имеющие другие адреса, получить доступ к контроллеру через CP 343-1 ERPC не могут.

Конфигурирование

Для конфигурирования CP 343-1 ERPC необходим STEP 7 V5.4 SP4 или выше и HSP.

Для конфигурирования объектов баз данных дополнительно нужны соответствующие инструментальные средства компьютера.

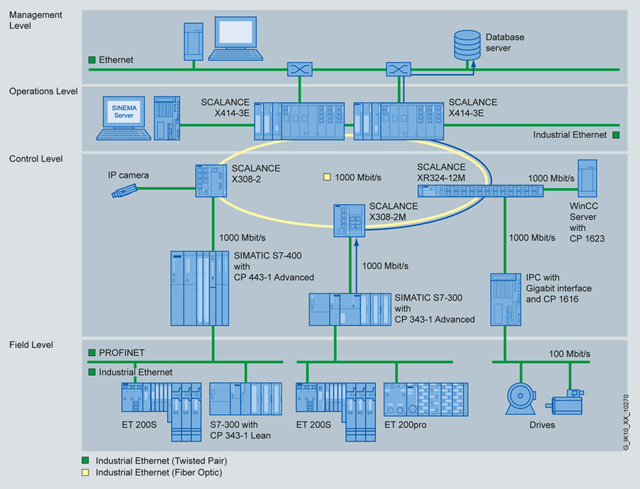

Интерфейс к системам ERP / MES на уровне руководства

Технические данные Вы можете найти в Global Industry Mall (интерактивная система заказов):

http://www.siemens.com/industrial-communication/mall
