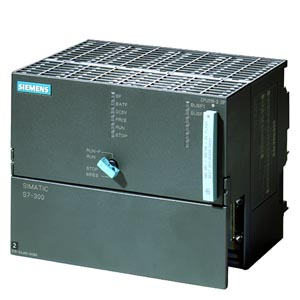

CPU 318-2 DP производства Siemens

6ES7 318-2AJ00-0AB0

Описание продукта

• Сопутствующее программное обеспечение

STEP 7 V 5.1 + Service Pack 02

Входное напряжение

Номинальное значение

• 24 В DC

Есть

• допустимое значение, нижний предел (DC)

20.4 В

• допустимое значение, верхний предел (DC)

28.8 В

Напряжения и токи

• Рекомендуемая защита цепей питания

LS переключатель; 2 A, Тип B или C

Потребляемый ток

• Пусковой ток, макс

12 A

• Пусковой ток, типовое значение

8 A

• I²t

0.4 A²с

• Потребляемый ток при холостом ходе, типовое значение

1.2 A

• От источника питания L+, макс.

i

• Потребляемая мощность, типовое значе­ние

12Вт

Память/сохранение

Память

• Рабочая память

• Всроенная

512 кБайт

• Загружаемая память

        -    расширение FEPROM

Есть

• расширение FEPROM, макс.

4 MБайт

• Встроенная RAM, макс.

64кБайт

• расширение RAM

Есть

• расширение RAM, макс.

2 MБайт

Сохранение данных при сбоях в питании

• Доступность

Есть

• С батареей

Есть; все блоки

• Без батареи

Есть; 11 кБайт

ЦПУ/Блоки данных

DB

• Количество, макс.

2,047; DB0 резервированных

• Размер, макс.

64 кБайт

FB

• Количество, макс.

1,024; см. руководство

• Размер, макс.

64 кБайт

FC

• Количество, макс.

1,024; см. руководство

• Размер, макс.

64 кБайт

OB

• Количество, макс.

см. руководство

• Размер, макс.

64 кБайт

Глубина вложений блоков

• На приоритетный класс

16

• Дополнительно: программ обработки ошибок в пределах организационного блока

3

ЦПУ/время выполнения

• логических операций, мин.

0.1 мкс

• операций со словами, мин.

0.1 мкс

• арифметических операций с фиксиро­ванной точкой, мин.

0.1 мкс

• арифметических операций с плавающей точкой, мин.

0.6 мкс

• временных/счетных операций, мин.

0.1 мкс

Таймеры/счетчики и их характеристики

S7-счетчики

• Количество

512

• Из них сохраняющих состояния при перебоях в питании контроллера

• Настраивается

Есть

• Числовой диапазон счета

• Нижний предел

0

• Верхний предел

999

IEC счетчик

• Доступный

Есть

• Тип

SFB

S7 таймеры

• Количество

512

• Из них сохраняющих состояния при перебоях в питании контроллера

• Настраивается

Есть

• По умолчанию

Нет

• Диапазоны выдержек времени

• Нижний предел

10 мс

• Верхний предел

9,990 с

IEC таймер

• Доступный

Есть

• Тип

SFB

Биты данных

Флаги

• Количество

1,024 Байт

• Настраиваемые

Есть;от  MB 0 дo MB 1023

• Количество тактовых битов

8

Блоки данных

• Количество, макс.

2,047; из DB 1 в DB 2047

• Размер, макс.

64 кБайт

Объем локальных данных

• Настраиваемые, макс.

8,192 Байт

• По умолчанию

3,584 Байт

• На приоритет­ный класс, макс.

8,192 Байт

Адресное пространство

Адресное пространство входов/выходов

• Входы

8 кБайт

• Выходы

8 кБайт

• Распределенного ввода-вывода

• Входы

8 кБайт

• Выходы

8 кБайт

Отображение процесса

• Входы

2,048 Байт

• Выходы

2,048 Байт

• Входы, по умолчанию

256 Байт

• Выходы, по умолчанию

256 Байт

Дискретные каналы

• Входы

65,536

• Выходы

65,536

• Входы, из них в системе локального ввода-вывода

1,024

• Выходы, из них в системе локального ввода-вывода

1,024

Аналоговые каналы

• Входы

4,096

• Выходы

4,096

• Входы, из них в системе локального ввода-вывода

256

• Выходы, из них в системе локального ввода-вывода

128

Конфигурирование/Количество монтажных стоек в системе

• Базовых, макс.

1

• Расширения

3

• Всего, макс

4

• Количество модулей в системе локаль­ного ввода-вывода

8

Количество ведущих DP-устройств

• Встроенных

2

• Через CP

4; CP 342-5

Максимальное количество интеллекту­альных модулей на систему

• FM

16

• CP, point-to-point

8

• CP, LAN

16

Время

Часы

• Аппаратные часы реального времени

Есть

• Буферизация

Есть

• Отстование за день, макс.

10 с

Часы реального времени

• Quantity

8

• Количество

от 0 до 7

• Диапазон счета

от 0 до 32767 часов

• Шаг приращения

1 час

• Сохранение содержимого при сбоях в питании

Есть

Синхронизация по времени

• Поддерживается

Есть

• Через MPI интерфейс, ведущий

Есть

• Через MPI интерфейс, ведомый

Есть

• Через AS интерфейс, ведущий

Есть

• Через AS интерфейс, ведомый

Есть

Станции, регистрирующие S7-сообщения

• Обработка диагностических сообщений

Есть

• Количество S-блоков прерываний, одно­временно находящихся в активном состоянии, не более

100

Контроль состояния/модификация пере­менных

Статус/модификация

• Переменный

Есть

• Переменные

входы, выходы, флаги, DB, таймеры, счетчики

• Количество переменных, макс.

70

Принудительная установка

• Принудительная установка

Есть

• Переменные

Входы, выходы, флаги, периферийные входы, периферийные выходы

• Количество переменных, макс.

256

• Блок мониторинга

Есть

• Пошаговый режим

Есть

• Количество точек прерывания

4

Диагностический буфер

• Доступный

Есть

• Количество входов, макс.

100

• Настраеваемый

Нет

Коммуникационные функции

• PG/OP-связь

Есть

• Маршрутизация

Есть

Передача глобальных данных (GD)

• Поддерживается

Да

• размер пакета глобальных данных, макс

54 Байт

Базовая S7-связь

• Поддерживается

Да

S7-связь

• Поддерживается

Да

S5-совместимая связь

• Поддерживается

Да; через CP и загружаемый FC

Стандартная связь

• Поддерживается

Да; через CP и загружаемый FC

Количество логических соединений

• Всего

32

• Используемые со­единения для PG-связи

31

• Используемые со­единения для ОР-связи

31

• Используемые со­единения для S-7 базовой связи

30

• Используемые со­единения для S-7-связи

30

1-й встроенный интерфейс

• Тип интерфейса

встроенный интерфейс RS 485

• Физический уровень

RS 485

• Гальваническое разделение внешних и внутренних цепей

Есть

• Потребляемый ток, макс.

200 мA

Функциональность

• MPI

Есть

• DP ведущее устройство

Есть

• DP ведомое устройство

Есть

• PtP

Нет

MPI

• Количество соединений

32

• Сервисы

• PG/OP-связь

Есть

• Передача глобальных данных

Есть

• Базовая S7-связь

Есть

• S7-связь

Есть

• S7-связь, как сервер

Есть

• Количество коммуникационных соединений, не более

32

• Скорость передачи данных, макс

12 Mбит/с

DP ведущее устройство

• Сервисы

• PG/OP-связь

Есть

• Передача глобальных данных

No

• Базовая S7-связь

No

• S7-связь, как сервер

Есть

• постоянное время цикла шины

Есть

• SYNC/FREEZE

Есть

• Активные/неактивные ведомые DP-устройства

Есть

• Прямой обмен данными

Есть

• Скорость передачи данных, макс.

12 Mбит/с

• Количество ведомых DP-устройств, макс.

125

• Адресное пространство

• Входы, макс.

2 кБайт

• Выходы, макс.

2 кБайт

• Количество данных пользователя на ведомое DP-устройство

• Входы, макс.

244 Байт

• Выходы, макс.

244 Байт

Ведомое DР-устройство

• Сервисы

• Маршрутизация

Есть

• Программирование

Есть

• Скорость передачи данных, макс.

12 Mбит/с

• Объем памяти приемопередатчика

• Входы

244 Байт

• Выходы

244 Байт

2-й встроенный интерфейс

• Тип интерфейса

встроенный интерфейс RS 485

• Физический уровень

RS 485

• Гальваническое разделение внешних и внутренних цепей

Есть

• Потребляемый ток, макс.

200 мA

Функциональность

• MPI

Нет

• DP ведущее устройство

Есть

• DP ведомое устройство

Есть

• PtP

Нет

DP ведущее устройство

• Количество соединений, макс.

16

• Сервисы

• PG/OP-связь

Есть

• Маршрутизация

Есть

• Передача глобальных данных

Нет

• Базовая S7-связь

Нет

• S7-связь

Есть

• S7-связь, как клиент

Нет

• S7-связь, как сервер

Есть

• Постоянное время цикла шины

Есть

• SYNC/FREEZE

Есть

• Активные/неактивные ведомые DP-устройства

Есть

• Скорость передачи данных, макс.

12 Mбит/с

• Количество ведомых DP-устройств, макс.

125

• Адресное пространство

• Входы, макс.

244 кБайт

• Выходы, макс.

244 кБайт

• Данные пользователя на ведомое DP-устройство

• Входы, макс.

244 Байт

• Выходы, макс.

244 Байт

Ведомое DР-устройство

• Сервисы

• Маршрутизация

Есть

• GSD файл

siem807f.gse

• Скорость передачи данных, макс.

12 Mбит/с

• Объем памяти приемопередатчика

• Входы

244 Байт

• Выходы

244 Байт

3-й встроенный интерфейс

ЦПУ/ программирование

Языки программирования

• STEP 7

Есть; V5.0

• LAD

Есть

• STL

Есть

• AWL

Есть

• SCL

Есть

• CFC

Есть

• HiGraph®

Есть

Программная библиотека

• Диагностика процесса

Есть

• Программный контроллер

Есть

• Набор инструкций

см. руководство

• Bracket levels

8

• Парольная защита программы

Есть

• Системные функции (SFC)

см. руководство

• Системные функцииональные блоки (SFB)

см. руководство

Размеры и масса

• Масса, примерно

930 г

• Ширина

160 мм

• Высота

125 мм

• Глубина

130 мм
