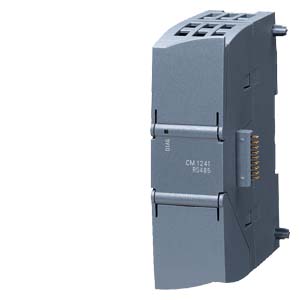

Коммуникационные модули CM 1241 производства Siemens

Коммуникационные модули CM 1241 позволяют поддерживать скоростной высокопроизводительный обмен данными через PtP соединения.

PtP соединения могут устанавливаться:

• с системами автоматизации SIMATIC S7 и системами других производителей;
• с принтерами;
• с системами управления роботами;
• с модемами;
• со сканнерами;
• со считывателями кодов и т.д.

Коммуникационные модули CM 1241 имеют то же конструктивное исполнение, что и модули центральных процессоров.

• Установка на профильную шину DIN:
  Коммуникационные  модули устанавливаются на профильную шину DIN слева от центрального процессора. Механические и электрические соединения между модулями устанавливаются с помощью выдвижного механизма, встроенного в каждый коммуникационный модуль.
• Варианты монтажа:
  Горизонтальная или вертикальная установка на профильную шину DIN или установка на плоскую поверхность с креплением винтами.

Коммуникационные модули снабжены:

• Светодиодами индикации режимов работы “Send” (передача), “Receive” (прием) и “Error” (ошибка).
• Коммуникационным интерфейсом:
  RS232 или RS485.

Коммуникационные модули CM 1241 обеспечивают поддержку следующего набора стандартных протоколов обмена данными:

• ASCII:
  Для подключения систем других производителей, использующих простейшие протоколы обмена данными. Например, протоколы со стартовыми и стоповыми символами, контрольными суммами и т.д. Интерфейсные сигналы могут вызываться и управляться из программы пользователя.
• MODBUS:
  Для обмена данными по протоколу MODBUS в формате RTU:
  • ведущее устройство MODBUS:
    для использования программируемого контроллера SIMATIC S7 в режиме ведущего сетевого устройства.
  • ведомое устройство MODBUS:
    для использования программируемого контроллера SIMATIC S7 в режиме ведомого сетевого устройства; непосредственный обмен данными между ведомыми устройствами не поддерживается.
• USS:
  Протокол обмена данными с приводами через последовательный интерфейс RS485. Позволяет управлять подключенными приводами, считывать и записывать в них различные параметры.

Обеспечивается возможность загрузки других коммуникационных протоколов.

Настройка параметров

Настройка параметров коммуникационных модулей CM 1241 выполняется из среды STEP 7 Basic:

• Характеристики модулей задаются из среды настройки, встроенной в пакет STEP 7 Basic. Например,:
  • выбирается необходимый протокол обмена данными.
  • устанавливаются необходимые параметры обмена данными.
