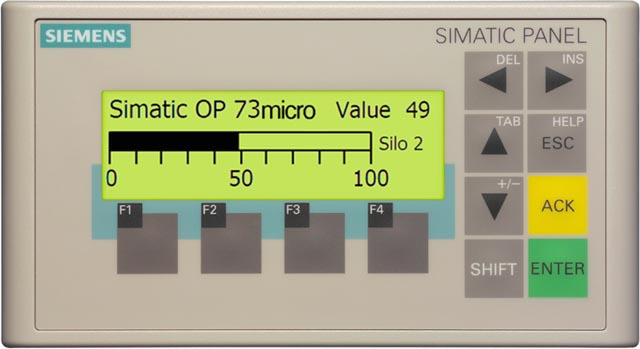

SIMATIC OP 73micro производства Siemens

SIMATIC OP 73micro
  • Панель оператора для управления небольшими машинами и производственными установками.
  • 3” монохромный графический LCD дисплей.
  • 8 системных и 4 свободно конфигурируемых функциональных клавиши.
  • Построение устройств человеко-машинного интерфейса программируемых контроллеров SIMATIC S7-200.
  • Подключение к S7-200 через PPI интерфейс с помощью MPI или PROFIBUS DP кабеля.
  • Начало поставок к концу 4 квартала 2004 года.

Панели OP 73micro преназначены для использования с SIMATIC S7-200.

Совместимость:

  • SIMATIC OP 73 Micro имеет одинаковые установочные размеры с текстовыми дисплеями TD 200/ TD 200C и панелью оператора OP 3.
  • Высококонтрастный дисплей с хорошо читаемой информацией.
  • Клавиши большого размера.
  • Простота конфигурирования и обслуживания.
  • Длительный срок службы LCD дисплея.
  • Графическая библиотека с широким набором готовых графических объектов.
  • Возможность использования во всем мире:
    • поддержка 32 языков, включая кириллицу и азиатские языки;
    • до 5 выбираемых интерактивных языков.



  • 3” графический LCD дисплей желто-зеленого свечения, разрешение 160х48 точек.
  • 8 системных и 4 свободно конфигурируемых функциональных клавиши.
  • Цифровая клавиатура с поддержкой двоичной, десятичной и шестнадцатеричной систем счисления.
  • Прочный пластиковый корпус
  • Мембранная клавиатура, устойчивая к воздействию агрессивных сред.
  • Возможность питания от источника 24 В DC
  • Интерфейс RS 485 для присоединения кабеля MPI или PPI адаптера.
  • Поля ввода-вывода для модификации параметров и отображения их значений.
  • Функциональные клавиши для активизации выполнения функций и действий. Конфигурирование до 16 функций, запускаемых с функциональной клавиатуры. Возможность использования функциональных клавиш в качестве дискретных входов распределенной периферии PROFIBUS DP.
  • Поддержка графики. Включение в текстовые сообщения иконок, использование иконок для обозначения кнопок и клавиш, отображение на дисплее рисунков. Инструментальные средства конфигурирования содержат обширную библиотеку графических объектов, которые могут использоваться для создания собственных изображений. Для разработки изображений могут использоваться различные графические редакторы, поддерживающие интерфейс OLE (например, PaintShop, Designer или CorelDraw).
  • Надписи шрифтами различного размера для обозначения функциональных клавиш, рисунков, переменных и т.д.
  • Использование бар-графиков для индикации значений динамически меняющихся параметров.
  • Переключение языков во время работы панели
    • 5 интерактивных языков, 32 конфигурируемых языка, включая кириллицу и азиатские языки.
  • Обеспечение парольного доступа к процессу управления.
  • Система сообщений:
    • битовые сообщения;
    • свободно конфигурируемые классы сообщений для отображения различных событий и формирования подтверждений о получении сообщений;
    • хронология сообщений.
  • Тексты подсказок для диаграмм, переменных и сообщений.
  • Поддержка математических функций.
  • Мониторинг граничных значений входных и выходных параметров.
  • Индикаторы для отображения состояний машины или установки.
  • Планировщик задач.
  • Использование шаблонов изображений.
  • Простое конфигурирование и обслуживание:
    • сохранение и восстановление конфигурации, операционной системы, записей данных, микропрограмм на компьютере, оснащенном программным обеспечением ProSave;
    • загрузка/ считывание конфигурации через последовательный интерфейс RS 485;
    • регулировка контрастности изображения;
    • работа без буферной батареи.



Конфигурирование

Для конфигурирования панели SIMATIC OP 73 Micro используется программное обеспечение SIMATIC WinCC flexible модификаций Micro, Compact, Standard или Advanced. Необходимый пакет поддержки аппаратуры (HSP – Hardware Support Package) может быть загружен из Internet:



 http://www4.ad.siemens.de/WW/view/de/19241467

Для загрузки параметров конфигурирования в память панели необходим PC/PPI кабель.

Панель OP 73micro может быть присоединена ко всем SIMATIC S7-200 процессорам, используя стандартный MPI шинный кабель или PROFIBUS DP кабель. (возможна интеграция в сеть).

Примечание:
Для получения подробной информации смотрите раздел "Системные интерфейсы"



6AV6 640-0BA11-0AX0

Дисплей



    • Тип

STN (LCD)

    • Размер

3"

    • Разрешение (Ш x В в пикселях)

160 x 48

    • Количество отображаемых цветов

2 черный/белый

    • Наработка на отказ при 25 °C

Прим. 100,000 часов

Тип управления



    • Элементы контроля

Мембранная клавиатура

    • Элементы управления

Клавиши

    • Функциональные клавиши, программируемые

4 функциональных клавиш

    • Мембранная клавиатура

Есть

    • Количество системных клавиш

8

    • Сенсорный экран

Нет

    • Ввод буквенно-цифровой информации

Да/Да

    • Внешняя мышь/клавиатура/считыватель штрихкодов

– / – / –

Тип вывода



    • Режимы свечения светодиодов

Нет

    • Вывод звуковых сигналов

Нет

Процессор/HW



    • Процессор

ARM CPU

Память



    • Тип

Флэш

    • Объем памяти пользователя

128 Кбайт  / необслуживаемое

Интерфейсы (в подготовке)



    • Интерфейс

1 x RS485 макс. 0.1875 Мбит/с

    • слот для PC карты

Нет

    • слот для CF карты

Нет

    • USB (Universal Serial Bus)

Нет

    • Ethernet

Нет

    • SD/MMC SLOT

Нет

    • Специальные интерфейсы

Нет

Питание



    • Номинальное напряжение

24 В

    • Допустимый диапазон отклонений

+20.4 до +28.8 В

    • Буферная батарейка

Нет

Часы



    • Часы

Программные, без защиты буферной батареей

Степень защиты



Степень защиты



    • Фронтальной панели

IP65, NEMA 4, NEMA 12; (после монтажа)

    • Остальной части корпуса

IP20

Сертификаты и одобрения (в подготовке)



    • Сертификаты (в подготовке)

CE, FM Класс I Div. 2, UL, CSA, cULus, C-TICK

Габариты



    • Фронтальной панели Ш x В (мм)

154 x 84

    • Монтажного проема Ш x В x Г (мм)

138 x 68 x 28.5

    • Масса

0.3 кг

    • Тип корпуса (передня панель)

В основном паластмасса

    • Тип монтажа

Фиксаторы под усилием

Внешние условия



    • Относительная влажность

90%

    • Монтажное положение

Вертикальное

    • Максимальный угол наклона корпуса в рабочем положении

+/- 80°

Диапазон температур



    • Рабочий (вертикальная установка)

0 °C до +50 °C

    • Рабочий (макс. наклон)

0 °C до +40 °C

    • Хранения и транспортировки

-20 °C до +60 °C

Другое



    • Бесплатная горячая линия

Есть

    • Срок гарантийного периода (лет)

1 год

Конфигурирование



    • Инструмент конфигурирования

WinCC flexible

Функции (with WinCC flexible)



    • Планировщик задач

Нет

    • Система помощи

Есть

    • Статус/Контроль

Не возможно

Протоколы



    • Связь с PLC

S7-200

Система сообщений



    • Количество сообщений

250

    • Битовые сообщения

Поддерживаются

    • Аналоговые сообщения

Не поддерживаются

    • Длина сообщения (в символах)

80

    • Количество переменных на сообщение

8

    • Буфер сообщений

Кольцевой, на 128 записей

Экранные изображения/количество



    • Экранные изображения

250

Компоненты дисплея



    • Текстовые объекты

1000 текстовых элементов

    • Количество полей на изображения

20

    • Количество переменных на изображение

20

    • Графические объекты

Bitmaps, иконки, icon (заполнение экрана)

    • Динамические объекты

Бар-графики

    • Количество бар-графиков на проект

1.250

    • Число трендов на проект

0

    • Управление трендами

Невозможно

    • Тригеры

Нет

    • Буквенно-цифровые поля

1.000

    • Числовые поля

1.000

    • Слайдеры/проект

0

    • Аналоговые индикаторы/проект

0

    • Видимые кнопки/проект

1.000

    • Невидимые кнопки/проект

0

    • Статусные переключатели/проект

1.000

    • Селекторные перключатели/проект

0

    • Поворотные переключатели/проект

0

    • Световые индикаторы/проект

1.000

Аттрибуты динамических обьектов



    • Изменение цвета

Есть

    • движение по x/y

Нет

    • Видимость

Нет

    • Вращение

Нет

Списки



    • Текстовые списки

150

    • Графические списки

0

    • Библиотеки

Есть

    • Переменные

500

    • Начальные значения

1.000

    • Мультиплексирование

Есть

    • Структуры

Есть

Фильтр



Безопасность



    • Количество групп пользователей

2

    • Число прав пользователя

32

    • Пароли с возможностью их переноса

Есть

    • Скрипты Visual Basic

Нет

Драйвера протокола/печати



    • Драйвер принтера

-

Языки



    • Количество интерактивных языков

5

    • Языки разработки проекта

Немецкий, Английский, Французский, Итальянский, E, Китайский "традиционный", Китайский "упрощенный", DK, Финский, GR, Японский, KP / ROK, NL, N, PL, P, Русский, S, CZ / SK, TR, H

    • Набор символов

Идеографические языки

Поддержка карт памяти (в подготовке)



    • слот для PC карты

Нет

    • слот для CF карты

Нет

    • слот для MMC карты

Нет

    • Приложения/опции (с WinCC flexible)

Нет

Возможности расширения/открытость



    • OPP

Нет

Перенос под WinCC flexible (загрузка/выгрузка)



    • Перенос конфигурации

Последовательный порт

Функции (под WinCC flexible)



Протоколы



    • Интерфейсы к PLC

S7-200




Additional information is available in the Internet under:

http://www.siemens.com/panels

Код Заказной номер Описание Вес (кг) Заказать
109812 6AV6640-0BA11-0AX0 simatic op 73micro, панель оператора для simatic s7-200, 3" жк-дисплей с внутренней подсветкой и графическими возможностями, конфигурирование с помощью wincc flexible 2004 sp1 micro и старше 0.285 Заказать
61443 6AV6691-1AA01-3AA0 руководство пользователя wincc flexible micro 07/2008, нем. язык 0.2 Заказать
61444 6AV6691-1AA01-3AB0 руководство пользователя wincc flexible micro 07/2008, англ. язык 0.2 Заказать
109884 6AV6691-1AA01-3AC0 руководство пользователя wincc flexible micro 07/2008, франц. язык 0.2 Заказать
61445 6AV6691-1AA01-3AD0 руководство пользователя wincc flexible micro 07/2008, итал. язык 0.2 Заказать
109885 6AV6691-1AA01-3AE0 руководство пользователя wincc flexible micro 07/2008, исп. язык 0.2 Заказать
109892 6AV6691-1DF01-0AA0 инструкция по эксплуатации для simatic op 73micro/tp 177micro (wincc flexible), немецкий язык 0.487 Заказать
109893 6AV6691-1DF01-0AB0 инструкция по эксплуатации для simatic op 73micro/tp 177micro (wincc flexible), английский язык 0.479 Заказать
109894 6AV6691-1DF01-0AC0 инструкция по эксплуатации для simatic op 73micro/tp 177micro (wincc flexible), французкий язык 0.481 Заказать
109895 6AV6691-1DF01-0AD0 инструкция по эксплуатации для simatic op 73micro/tp 177micro (wincc flexible), итальянский язык 0.489 Заказать
109896 6AV6691-1DF01-0AE0 инструкция по эксплуатации для simatic op 73micro/tp 177micro (wincc flexible), испанский язык 0.48 Заказать
61475 6AV6691-1SA01-0AX0 cd с комплектом документации по simatic hmi, pdf-формат, анг./ нем. язык. состав: руководства по simatic op/ tp/ mp/ panel pc; по организации связи с системами автоматизации; по конфигурированию; по программному обеспечению 0.096 Заказать
;
