Модуль SIPLUS PROFIBUS DP EM 277 производства Siemens

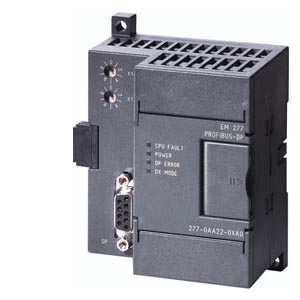

Модуль SIPLUS PROFIBUS DP EM 277
  • Для подключения S7-22x к PROFIBUS DP (ведомое устройство) или MPI
  • Одновременное выполнение функций пассивного узла MPI и ведомого DP устройства
  • Скорость обмена данными до 12 Мбит/с
  • Работа с центральными процессорами 6ES7 2xx-xxx21-xxxx и более поздних модификаций



Модуль SIPLUS EM 277 PROFIBUS DP

Заказной номер

6AG1 277-0AA22-2XA0

Заказной номер базового модуля

6ES7 277-0AA22-0XA0

Диапазон рабочих температур

- 25 ... +70 °C;  допускается появление конденсата

Защитное покрытие

Защита печатных плат и электронных компонентов

Условия эксплуатации

Тяжелые промышленные условия с содержанием агрессивных примесей в атмосфере

Соответствие требованиям стандарта к электронной аппаратуре железнодорожного транспорта (EN 50155, температура T1, категория 1).

Есть

Технические данные

Соответствуют техническим данным базового модуля

Условия эксплуатации

Относительная влажность

5 ... 100 %, допускается появление конденсата

Биологически активные вещества

По EN 60721-3-3, класс 3B2 плесень, споры грибка

Химически активные вещества

По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX1)2)

Механически активные вещества

По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2)

Атмосферное давление (зависит от верхнего предела рабочей температуры)

1080 ... 795 гПа (-1000 … +2000 м)
для рабочего диапазона рабочих температур

795 ...658 гПа (+2000 ... + 3500 м)
снижение на 10K

658 … 540 гПа (+3500 … +5000 м)
Снижение на 20 K


1) ISA-S71.04 уровень сложности GX: длительн: SO2 < 4.8 мг/м3; H2S < 9.9 мг/м3; Cl < 0.2 мг/м3; HCl < 0.66 мг/м3; HF < 0.12 мг/м3; NH < 49 мг/м3; O3 < 0.1 мг/м3; NOX < 5.2 мг/м3
Граничные значения (не более 30 минут в сутки): SO2 < 17.8 мг/м3; H2S < 49.7 мг/м3; Cl < 1.0 мг/м3; HCl < 3.3 мг/м3; HF < 2.4 мг/м3; NH < 247 мг/м3; O3 < 1.0 мг/м3; NOX < 10.4 мг/м3

2) Включенные в комплект поставки заглушки на неиспользуемых интерфейсах должны оставаться на своих местах при эксплуатации в среде с агрессивными примесями!

Модуль EM 277 позволяет производить подключение программируемых контроллеров S7-200 с центральными процессорами CPU 222/ CPU 224/ CPU 224 XP/ CPU 226 к сети PROFIBUS DP в качестве интеллектуальных ведомых устройств. Дополнительно EM 277 обеспечивает поддержку протокола MPI и способен выполнять функции пассивного узла этой сети. Модуль может работать только с центральными процессорами от версии 6ES7 2xx-xxx21-xxxx и выше, которые оснащены новым набором микропрограмм.





6ES7 277-0AA22-0XA0

Напряжения и токи



Напряжение нагрузки L+



    • Номинальное значение (DC)

24 В

    • Допустимое значение, нижний предел (DC)

20.4 В

    • Допустимое значение, верхний предел (DC)

28.8 В

Потребляемый ток



  • от внутренней шины контрол­лера (=5В)

150 мA

  • от внешнего источника =24В

180 мA; от 30 дo 180 мA

  • Потребляемая мощность

2.5 Вт

Конфигурирование



  • Станции на сеть

TD 200 от V2.0, OP, TP, PG/PC, S7-300/400, PROFIBUS-DP-ведущий

Коммуникационные функции



  • Протоколы

PROFIBUS-DP (Ведомый), MPI (Ведомый)

Количество соединений



    • MPI соединения, макс.

6

    • MPI соединения для ОP функций связи

1

    • MPI соединения для PG функций связи

1

Интерфейсы



  • Количество интерфейсов RS485

1

5 В DC



    • Выходной ток, макс.

90 мA

24 V DC



    • допустимый диапазон измене­ния напряжения

от 20.4 дo 28.8 В

    • Выходной ток, макс.

120 мA

    • ограничение тока

от 0.7 дo 2.4 A

Система соединений



  • Подключаемые терминалы входов/выходов

Нет

PROFIBUS DP



  • Скорость передачи данных, макс

12 Mбит/с; 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 kbit/s 1 / 1.5 / 3 / 6 / 12 Mбит/с

  • Сетевой адрес

0 … 99, устанавливается двумя пово­ротными переключателями

  • Длина кабеля, макс.

1,200 м; от 100 дo 1200 м

  • Количество станций на сеть, не более

126; из них макс. 99 EM 277

  • Количество станций на сегмент сети, не более

32

  • Автоматическое переключение скорости распознования

Есть

Размеры и масса



  • Масса, примерно

175 г

  • Ширина

71.2 мм

  • Высота

80 мм

  • Глубина

62 мм




  • Описание : siplus em277, модуль profibus dp для s7-200 с расширенным температурным диапазоном -25... +70 град. цельсияна основе модуля 6es7277-0aa22-0xa0
  • Вес (кг) : 0.17
