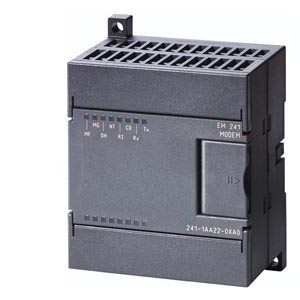

Модуль модема EM 241 производства Siemens

EM 241 является модулем расширения программируемых контроллеров S7-200, выполняющим функции модема. Он позволяет решать все классические задачи организации модемной связи для контроллеров и может быть использован для дистанционного программирования и диагностики, организации связи между центральными процессорами контроллеров, организации связи с компьютером, формирования SMS сообщений.

ЕМ 241 позволяет создавать идеальные решения для дистанционного обслуживания контроллера, дистанционного управления, передачи аварийных сообщений и коммуникационного обмена данными с программируемыми контроллерами S7-200. Он программируется и настраивается из среды STEP 7/ MicroWIN с использованием соответствующего мастера, что позволяет существенно снижать затраты на проектирование.

EM 241 характеризуется следующими показателями:

• 8 светодиодов индикации состояний модема.
• Стандартное гнездо RJ12 для подключения к сети.
• 2 переключателя для установки кода страны.

Модуль устанавливается на стандартную 35 мм профильную рейку DIN и подключается к соседнему модулю с помощью гибкого кабеля. Питание =24В подключается к модулю через терминалы с винтовыми зажимами. Параметры настройки сохраняются в памяти центрального процессора.

4 режима работы с поддержкой встроенных протоколов:

• Режим 1: Teleservice - дистанционное программирование и отладка программы с удаленного компьютера, оснащенного модемом и программным обеспечением STEP 7 Micro/WIN. Специального конфигурирования этот режим не требует.
• Режим 2: ведущее или ведомое устройство Modbus - обмен данными через сеть MODBUS в режиме ведущего или ведомого сетевого устройства.
• Режим 3: передача SMS сообщений - передача буквенно-цифровых сообщений на мобильные телефоны или пейджеры.
• Режим 4: связь между двумя CPU с использованием протокола Modbus или по PPI интерфейсу.

Свободно программируемый обмен данными не поддерживается.

Дополнительные функции:

• Автоматическое определение скорости передачи (от 300 до 33600 бит/с) и настройка на эту скорость.
• Тональный и импульсный набор.
• Автоматический автодозвон и использование парольной защиты.

Программирование

В состав пакета STEP 7 Micro/WIN от V3.2 включен специальный мастер, позволяющий производить настройку параметров EM 241, работающего в режимах ведущего/ведомого устройства сети MODBUS, передатчика SMS сообщений или используемого для организации связи между центральными процессорами S7-200.

Протоколы передачи данных интегрированы в омерационную систему ЕМ 241. Свободно программируемые протоколы передачи модулем не поддерживаются.
