Сигнальные кабели производства Siemens

Сигнальные кабели

Сигнальные кабели

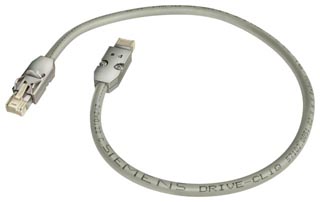

DRIVE‑CLiQ

DRIVE‑CLiQ MOTION‑CONNECT 500

MOTION‑CONNECT 500

Тип

6FX2...-1DC..-....

6FX5...-.DC..-....

6FX500.-.....-....

Сертификация







  • VDE

Да

Да

Да

  • cUL или UL/CSA

UL STYLE 2502/CSA-N.210.2-M90

UL STYLE 2502/CSA-N.210.2-M90

UL758-CSA-22.2-N.210.2-M90

  • UL-CSA File Nr.1)

Да

Да

Да

Номинальное напряжение в соответствии с EN 50395

30 В

30 В

30 В

Испытательное напряжение (среднеквадратичное)

500 В

500 В

500 В

Рабочая температура на поверхности







  • Фиксированный монтаж

-20 … +80 °C

-20 … +80 °C

-20 … +80 °C

  • Гибкий монтаж

0 … 60 °C

0 … 60 °C

Макс. напряжение при растяжении







  • Фиксированный монтаж

45 N/мм2

80 N/мм2

50 N/мм2

  • Гибкий монтаж

30 N/мм2

20 N/мм2

Минимально допустимый радиус изгиба







  • Фиксированный монтаж

50 мм

35 мм

60 мм

  • Гибкий монтаж

125 мм

100 мм

Напряжение при кручении

Absolute 30°/м

Absolute 30°/м

Изгиб

100 000

2 мил.

Скорость перемещения

30 м/мин

180 м/мин

Ускорение

2 м/с2

5 м/с2

Изоляционный материал

Без CFC, без силикона

Без CFC, без силикона

Без CFC, без силикона

Маслостойкость

EN 60811-2-1

EN 60811-2-1
(only mineral oil)

EN 60811-2-1
(only mineral oil)

Кожух

PVC

PVC

PVC



Серый цвет, RAL 7032

DESINA, Зеленый цвет

DESINA, зеленый цвет

Пламезамедляющий

EN 60332-1-1 to 1-3

EN 60332-1-1 to 1-3

EN 60332-1-1 to 1-3











For connecting components with DRIVE-CLiQ-connection, possesing an internal or external 24 V DC power supply

For connecting components with DRIVE-CliQ connection, for higher requirements like mechanical load and oil resistance , e. g. for connection out of a cabinet. This cable has 24 V DC cores.

External connection for sensor interconnection


1) Соответствующий регистрационный номер отпечатан на оболочке кабеля

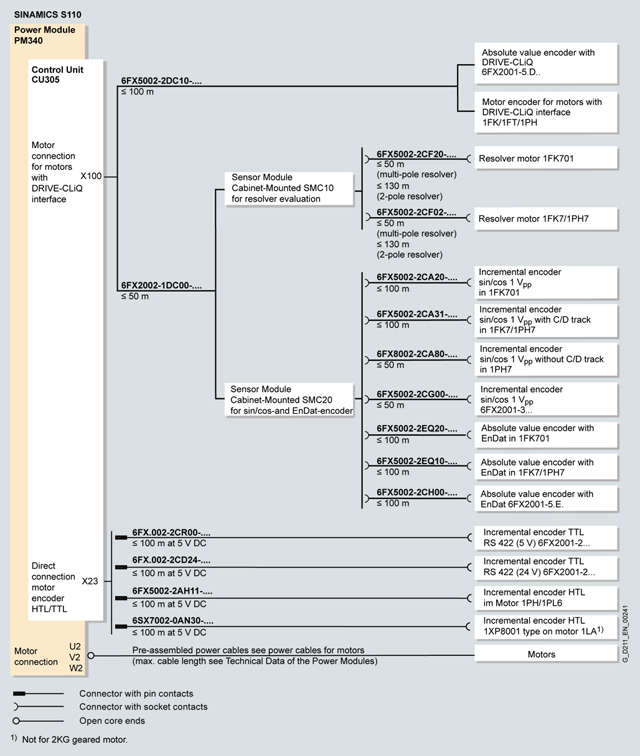

Обзор кабелей для SINAMICS S110
Код Заказной номер Описание Вес (кг) Заказать
65428 6FX2002-1DC00-.... сигнальный кабель с разъемами (sinamics drive cliq) штекер ip20/ip20, без 24в длина (m) = 0.082 Заказать
65600 6FX5002-2AH11-.... сигнальный кабель с разъемами ( на основе 6fx5002-2ah00-.... ) с со встроенными жилами для температуры гибкий кабель ul/csa desina motion-connect 800, dmax = 9,3 mm, длина (m) = 0 0.14 Заказать
65602 6FX5002-2CA20-.... сигнальный кабель с разъемами (инкр. датчик в двигателе ah20) 3x2x0,14+4x0,14+2x0,5+4x0,22c ul/csa desina motion connect 500 dmax = 9,9mm длина (m)= 0.001 Заказать
113664 6FX5002-2CF20-.... сигнальный кабель с разъемами ( резольвер в двигателе ah20 ) 3x2x0,14+4x0,14+2x0,5 c ul/csa desina motion-connect 500 dmax=9,3mm длина (m)= 0.02 Заказать
113667 6FX5002-2DC10-.... сигнальный кабель с разъемами (sinamics drive cliq) штекер ip20/ip67, с 24в motion-connect 500 длина (m) = 0.037 Заказать
65607 6FX5002-2EQ20-.... сигнальный кабель с разъемами (абсолют. датчик в двигателе ah20) 3x2x0,14+4x0,14+2x0,5+4x0,22c ul/csa desina motion connect 500 dmax = 9,9mm длина (m)= 0.001 Заказать
113962 6FX8002-2CA80-.... сигнальный кабель с разъемами (инкрем. датчик eco-шпиндель) база 2ca31 гибкий кабель ul/csa desina motion-connect 800, длина (m) = 0.121 Заказать
70330 6SX7002-0AN30-.... сигнальный кабель в сборе (1xp8 прямое подкл. ) датчик htl/ttl дорожка a,b,n и инверсия, длина (m): 0.05 Заказать
;
