Обзор подключений модуля простой периферии
Просьба учитывать максимально допустимые длины кабеля (к примеру, ≤ 25 м). Использование кабелей большей длины может привести к нарушению функций.
| 6FC5411-0AA00-0AA0 |

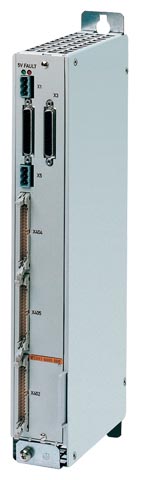

| Модуль простой периферии SINUMERIK EFP |
Входное напряжение | 24 В DC |
Потребляемая мощность, макс. | 292.8 Вт |
Степень защиты согласно с EN 60529 (IEC 60529) | IP20 |
Уровень влажности согласнос EN 60721-3-3 | Класс 3K5 конденсат и образование наледи не допускается. Нижний уровень температуры 0 °C |
Относительная влажность |
|
| 10 ... 95 % |
| 10 ... 95 % |
| < 95 % в течении 1 часа, среднегодовая < 65 % |
Температура окружающей среды |
|
| -40 … +70 °C |
| -40 … +70 °C |
| 0 … 55 °C |
Размеры |
|
| 50 мм |
| 374 мм |
| 153 мм |
Вес, прибл. | 1.7 кг |
Разрешения согласно с | CE, cULus |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 64729 | 6FC5411-0AA00-0AA0 | sinumerik 810d/840d модуль простой периферии 64 di/32 do с разделением потенциалов, 32 do с 0,5a устойчивость к короткому замыканию суммарный ток выходов = 12a b. коэффициент одновременности 0,75 | 2 | Заказать |
| 112757 | 6FC5411-0AA80-0AA0 | sinumerik 810d соединительный кабель экранированный, для однорядной конструкции нескольких модулей простой периферии (efp) | 0.097 | Заказать |
| 113467 | 6FX2002-2AS02-1AC5 | сигнальный кабель с разъемами ( sinumerik 840 d powerline и 810d ), шина р/к, ul без галоидов длина (m) =2,5 | 0.65 | Заказать |
| 113468 | 6FX2002-2AS02-1AF0 | сигнальный кабель с разъемами ( sinumerik 840 d powerline и 810d ), шина р/к, ul без галоидов длина (m) =5 | 0.95 | Заказать |
| 65436 | 6FX2002-2AS02-1BA0 | сигнальный кабель с разъемами ( sinumerik 840 d powerline и 810d ), шина р/к, ul без галоидов длина (m) = 10 | 1.6 | Заказать |
| 113469 | 6FX2002-2AS12-1AB0 | сигнальный кабель с разъемами ( sinumerik 840 d powerline и 810d ), шина р/к, ul без галоидов длина (m) = 1 | 0.43 | Заказать |
