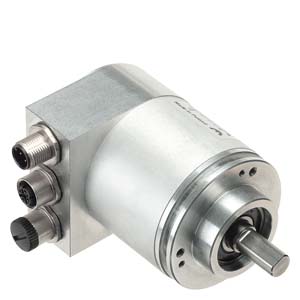

PROFIBUS DP абсолютные датчики производства Siemens

Рабочее напряжение датчика

10 ... 30 V DC

Потребляемая мощность, прибл.

300 .. 100 мA (3.5 W)

Тактовый вход

Дифференциальный кабельный приемник в соотв. с EIA стандарт RS 485

Вывод данных

Дифференциальный кабельный приемник в соотв. с EIA стандарт RS 485

Сопротивление короткого замыкания

Да

Скорость передачи данных

12 Мбит/с

LEDдля диагностики шины

Да (зел./крас.)

Электр. скорость, допустимая

1500 об/мин с точностью ±1 бит

Мех. скорость, макс.

• Однооборотный

12,000 об/мин

• Многооборотный

6000 об/мин

Длина кабеля до электросхемы 1), макс.

До 12 Мбит/с: 100 м (328 фут)
До 1.5 Мбит/с: 200 м (656 фут)
До 93.75 кбит/с: 1200 м (3937 фут)

Кол-во узловых точек,макс.

99

Подключение

Клеммная коробка с переключателем адресов и соединительный резистор шины в съемном кожухе с 3 радиальными кабельными сальниками

Диаметр кабеля

6.5 ... 9 мм (0.25 ... 0.35 дюйм)
Кожух может быть снят без прерывания шины

Разрешение

• Однооборотный

13 бит (8192 имп.)

• Многооборотный

27 бит (8192 × 16,384 имп.)

Тип кода

• Выборка

Код Грея

• Передача данных

двоичный

Характеристики параметризации

• Разрешение на оборот

произвольно 1 ... 8192

• Общее разрешение

произвольно 1 ... 16,384

• Предварительная установка

Да

• Направление счета

Да

• Скоростной сигнал

Да

• Концевые выключатели

Да, 2

• Изохронный режим и межузловая связь в соотв. с DP V2

Да

Параметризация Online

Да

Загрузка сети, прибл..

20 мкс на датчик при 12 Мбит/с

Время цикла

667 мкс

Точность

±½ LSB

ЭМС

Протестировано в соотв. с EN 50081 и EN 50082

Крутящий момент трения

≤ 0.01 Нм (0.08 lb_f-in) при 20 °C (68 °F)

Пусковой момент

≤ 0.01 Нм (0.08 lb_f -in) при 20 °C (68 °F)

Нагрузочная способность вала

• n > 6000 об/мин

Аксиально 10 Н (2.2 lb_f)/радиально 20 Н (4.5 lb_f) при удлинении вала

• n ≤ 6000 об/мин

Аксиально 40 Н (9 lb_f)/радиально 60 Н (13.5 lb_f) при удлинении вала

Угловое ускорение, макс.

10⁵рад/с2

Момент инерции ротора

1.45 × 10^-6кгм2 (12.83 × 10^-6 lb_f-in-s²)

Вибрация (55 ... 2000 Гц) по IEC 68‑2‑6

≤ 100 м/с2 (328 ft/s²)

Ударная нагрузка (6 мс) toIEC 68‑2‑27

≤ 1000 м/с2 (3281 ft/s²)

Рабочая температура

-40 ... +70 °C (-40 ... +158 °F)

Степень защиты по EN 60529 (IEC 60529)

IP67 без входа вала
IP64 с входом вала

Вес, прибл.

• Однооборотный

0.5 кг (1.10 фунт)

• Многооборотный

0.7 кг (1.54 фунт)

Маркировка CE

Да

Сертификат PROFIBUS

Да

Поддерживаемые профили

Класс 1, Класс  2
