Безопасное реле торможения производства Siemens

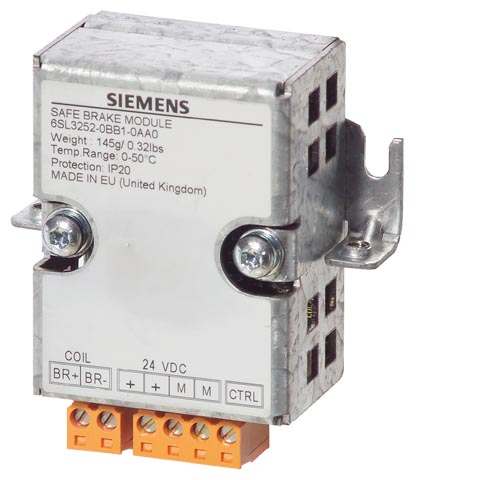

Безопасное реле торможения

В случае использования Безопасного реле торможения процесс торможения управляется в соответствии с EN 954 1, класс безопасности 3 и IEC 61508 SIL2 (готовится к выходу).



Реле безопасного торможения

Способность переключения в случае отсутствия контакта

–

Напряжение

От 20,4 В до 28,8 В DC
Рекомендуемое напряжение питания 26 В DC
(для компенсации перепадов напряжения кабеля фидера на соленоид торможения двигателя 24 В DC)

Условия тока



  • Максимальное требование к допустимому  значению тока торможения двигателя

2 A

  • При 24 В DC, макс.

0,05 A + требование к значению тока торможения двигателя

  • Максимальное сечение провода

2.5 мм2

Размеры



  • Ширина

69 мм (2.72 in)

  • Высота

63 мм (2.48 in)

  • Глубина

33 мм (1.30 in)

Вес, примерно

0.17 кг (0.37 lb)




Безопасное реле торможения включает следующие интерфейсы:

  • 1 двухканальный транзисторный выход для управления соленоидом торможения двигателя
  • 1 разъем для кабельного узла (CTRL) на Силовой модуль книжного формата
  • 1 разъем для питания 24 В DC

Соединение между питанием 24 В DC и Безопасным реле торможения должно быть как можно более коротким.

Безопасное реле торможения устанавливается ниже Силового модуля на пластине с экранированным штекером.

Безопасное реле торможения включает кабельный узел  (CTRL) для подключения к Силовому модулю.

Схема подключения безопасного реле торможения

Внешний ограничитель перенапряжения не требуется.

  • Описание : sinamics реле безопасного торможения для силового модуля
  • Вес (кг) : 0.27
Код Заказной номер Заказать
68020 6SL3252-0BB01-0AA0 Заказать
;
