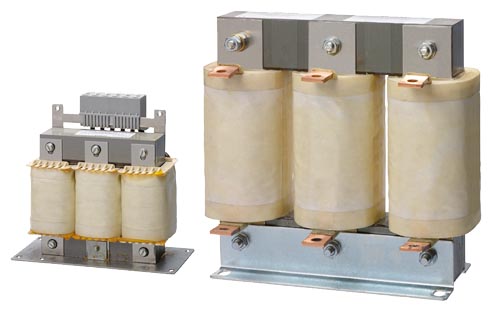

Сетевые дроссели 20 кВт и 100 кВт
Сетевые дроссели ограничивают низкочастотные гармоники и снижают нагрузку на базовый модуль питанияe.
Сетевое напряжение 380 ... 480 В 3 AC | Сетевой дроссель | |||
|---|---|---|---|---|
| 6SL3000-0CE22‑0AA0 | 6SL3000-0CE24‑0AA0 | 6SL3000-0CE31‑0AA0 | |
Номинальный ток | A | 37 | 74 | 185 |
Потеря мощности при 50/60 Гц | Вт | 130/154 | 270/320 | 480/565 |
Line/load connection |
| Винтовые зажимы | Винтовые зажимы | Соединитель для винта M8 |
| мм2 | 0.5 … 16 | 2.5 … 35 | – |
Степень защиты |
| IP20 | IP20 | IP00 |
Размеры |
|
|
|
|
| мм | 178 (7.01) | 210 (8.27) | 261 (10.28) |
| мм | 165 (6.50) | 245 (9.65) | 228 (8.98) |
| мм | 100 (3.94) | 93 (3.66) | 137 (5.39) |
Вес, примерно | кг | 5.2 (11.5) | 11.2 (25) | 21.7 (50) |
Допуски |
| cURus | cURus | cURus |
Подходит для Basic Line Module книжного формата | Тип | 6SL3130-1TE22‑0AA0 6SL3136-1TE22‑0AA0 | 6SL3130-1TE24‑0AA0 6SL3136-1TE24‑0AA0 | 6SL3130-1TE31‑0AA0 6SL3136-1TE31‑0AA0 |
| кВт (л.с.) | 20 (25) | 40 (50) | 100 (125) |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 67446 | 6SL3000-0CE22-0AA0 | sinamics сетевой дроссель для 20квт основного модуля линии вход: 3ac 380-480в, 50/60гц | 5.2 | Заказать |
| 67447 | 6SL3000-0CE24-0AA0 | sinamics сетевой дроссель для базового блока питания 40квт вход: 3ac 380-480в, 50/60гц | 11.2 | Заказать |
| 115553 | 6SL3000-0CE31-0AA0 | sinamics сетевой дроссель для базового блока питания 100квт вход: 3ac 380-480в, 50/60гц | 21.7 | Заказать |
