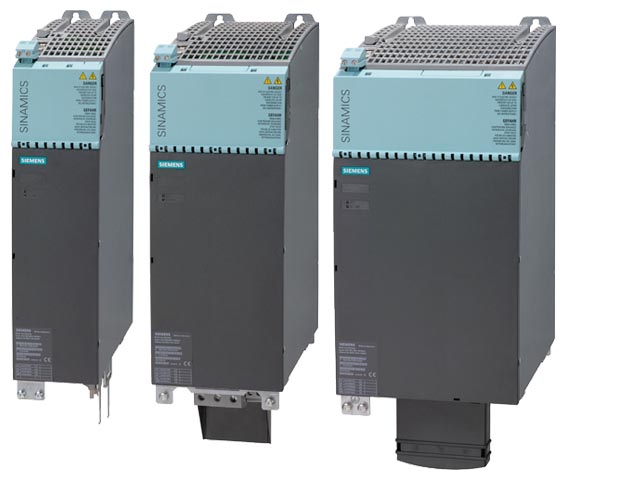

Базовые модули питания в книжном формате производства Siemens

Электрические параметры

Напряжение питающей сети

(выше 2000 м (6562 ft) над уровнем моря)

380 ... 480 V 3 AC ±10 % (-15 % < 1 мин) ¹⁾

Частота сети

47 … 63 Hz

Коэффициент мощности сети

при номинальной мощности

• Базовый коэффициент мощности (cos ϕ1)

> 0.96

• Всего (λ)

0.75 … 0.93

Категория перенапряжений

по EN 60664‑1

Class III

Напряжение DC-контура, ок.

1.35 x напряжение питания2²⁾

Питание электроники

24 V DC, -15 %/+20 %

Подавление радиопомех

• Стандарт

• 20 кВт и 40 кВт Базовые модули питания

Без подавления радиопомех

• 100 кВт Базовые модули питания

Category C3 согласно EN 61800‑3
выше 350 м (1148 ft) общая длина кабеля (экранированный)

• С сетевым фильтром


Category C2 согласно EN 61800‑3
выше 350 м (1148 ft) общая длина кабеля (экранированный)

Условия окружающей среды

Тип охлаждения

• Внутреннее воздушное охлаждение, силовые модули с принудительным воздушным охлаждением от встроенного вентилятора
• Охлаждение охлаждающей пластиной

Допустимые температуры окр. среды и охлаждающего воздуха

во время работы для компонентов на стороне сети, модулей питания и модулей двигателей

0 … 40 °C (32 … 104 °F) без снижения,
> 40 … 55 °C (104 … 131 °F) см. снижение характеристик

Высота установки

Выше 1000 м (3281 ft) над уровнем моря без снижения,
> 1000 ... 4000 m (3281 ... 13124 ft) над уровнем моря см. снижение характеристик

Сертификаты

Соответствие

CE (директивы по низкому напряжению и EMC)

Аппробации

cULus (File No. E192450)

Внутреннее воздушное охлаждение

6SL3130-1TE22‑0AA0

6SL3130-1TE24‑0AA0

6SL3130-1TE31‑0AA0

Охлаждение охлаждающей пластиной

6SL3136-1TE22‑0AA0

6SL3136-1TE24‑0AA0

6SL3136-1TE31‑0AA0

Номинальная мощность

• Номинальная мощность Pном.

• При 380 V 3 AC

кВт

20

40

100

• При 460 V 3 AC

(HP)

(25)

(50)

(125)

• Для режима S6 (40 %)

P _S6

кВт

26

52

130

• P_max

кВт

60

120

175

Мощность торможения

с внешним тормозным резистором

• P_Bmax. (=2 × P_rated)

кВт

40

80

–

• Длительная мощность торможения

       P_d (=0.25 × P_n)

кВт

5

10

–

Ток DC-контура

• При 600 В DC

A

34

67

167

• Для режима S6 (40 %)

A

43

87

217

• Максимум

A

100

200

292

входной ток

• Номинальный ток
  при 380 В 3 AC

A

35

69

172

• Максимум

A

113

208

301

Порог включения

тормозного модуля

В

774

774

–

Значение сопротивления

внешнего тормозного резистора

Ω

≥ 14.8

≥ 7.4

–

Длина кабеля

до тормозного резистора, макс.

м (ft)

15 (50)

15 (50)

–

Подключение для тормозного резистора (X2)

Винтовые клеммы

Винтовые клеммы

–

• Сечение кабеля, max. max.

мм²

0.5 … 4

0.5 … 10

Потребление тока

24 В DC питание электроники, max.

A

1

1.4

2

Максимально допустимый ток

• шины 24 В DC

A

20

20

20

• Шины DC-контура

A

100

200

200

Ёмкость DC-контура

• Базовый модуль питания

μF

940

1880

4100

• Линейка приводов, max.

μF

20000

20000

50000

Внутреннее воздушное охлаждение

• Потери мощности ¹⁾

W

144

284

628

• Потребность в охлаждающем воздухе

m³/s (ft³/s)

0.016 (0.6)

0.031 (1.1)

0.05 (1.8)

• Уровень звукового давления L_pA (1 m)

dB

< 60

< 65

< 65

Охлаждение охлаждающей пластиной

• Потери мощности, внутр./внеш¹⁾

W

47/95

71/205

168/450

• Термосопротивление R_th

K/Вт

0.075

0.05

0.045

Подключение сетиU1, V1, W1

Винтовые клеммы

Винтовые клеммы

Винт M8

• Сечение кабеля, max.

мм²

0.5 … 16

10 … 50

1 × 35 … 120 или
2 × 50

Подключение экрана

Встроен в разъём питания

см. Принадлежности

см. Принадлежности

Подключение PE

Винт M5

Винт M6

Винт M6

Длина кабеля, max.

(общая для всех кабелей двигателей и DC-контура)

• Экранированный

м (ft)

630 (2067)

630 (2067)

1000 (3281)

• Неэкранированный

м (ft)

850 (2789)

850 (2789)

1500 (4922)

Степень защиты

IP20

IP20

IP20

Размеры

• Ширина

мм(in)

100 (3.94)

150 (5.91)

200 (7.87)

• Высота

мм (in)

380 (14.96)

380 (14.96)

380 (14.96)

• Глубина

• With internal air cooling

мм (in)

270 (10.93)

270 (10.93)

270 (10.93)

• With cold plate cooling

мм (in)

226 (8.90)

226 (8.90)

226 (8.90)

Вес, ок.

• С внутренним воздушным охлаждением

кг (lb)

6.8 (15.0)

11.3 (24.9)

15.8 (34.8)

• С охлаждением с помощью охлаждающей пластины

кг (lb)

6.4 (14.1)

10.9 (24.0)

16.4 (36.2)

Shield connection kit

for Line/Motor Modules in booksize format

• 150 mm (5.91 in) wide for internal air cooling

6SL3162-1AF00-0AA1

• 150 mm (5.91 in) wide for cold plate cooling

6SL3162-1AF00-0BA1

• 200 mm (7.87 in) wide for internal air cooling

6SL3162-1AH01-0AA0

• 200 mm (7.87 in) wide for cold plate cooling

6SL3162-1AH01-0BA0

DC link rectifier adapter

for direct infeed of DC link voltage

• Screw-type terminals 0.5 to 10 mm²
  for Line Modules and Motor Modules in booksize format with a width of 50 mm (1.97 in) or 100 mm (3.94 in)

6SL3162-2BD00-0AA0

• Screw-type terminals 35 to 95 mm²
  for Line Modules and Motor Modules in booksize format with a width of 150 mm, 200 mm and 300 mm (5.91 in, 7.87 in and 11.81 in)

6SL3162-2BM00-0AA0

DC link adapters (2 units)

for multi-tier configuration

Screw-type terminals 35 to 95 mm²

for all Line Modules and Motor Modules in booksize format

6SL3162-2BM01-0AA0

24 V terminal adapter

for all Line Modules and Motor Modules in booksize format

6SL3162-2AA00-0AA0

24 V jumper

for connection of the 24 V busbars
(for booksize format)

6SL3162-2AA01-0AA0

Warning signs in foreign languages

This set of foreign language warning signs can be placed on top of the German or English signs.
One set of labels is supplied with the devices.
The following languages are available in each label set:

6SL3166-3AB00-0AA0

Chinese Simplified

Czech

Danish

Dutch

Finnish

French

Greek

Italian

Japanese

Korean

Polish

Portuguese/Brazilian

Russian

Swedish

Spanish

Turkish
