TRANSLINE HMI для solution line является пользовательским станочным интерфейсом для выполнения задач управления и мониторинга в серийном производстве, например на автоматических линиях, в центрах механизированной обработки и на сборочных конвейерах. Система HMI обеспечивает слаженную работу станков с различными задачами и технологиями при помощи стандартизированных экранных форм управления и параметризованного навигационного меню.

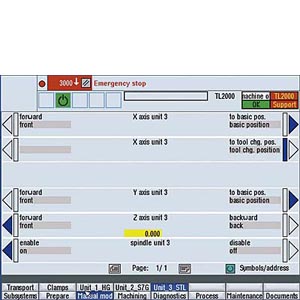

Специальные для каждой технологии экранные формы управления объединены в функциональные группы, например функции станка (подсчет деталей, время цикла, обзор деталей), тексты подсказок, обзоры, функции смены инструментов и функции ручного управления. Подготовленные диагностические экранные формы поддерживают оперативную локализацию неисправностей в случае сбоя работы станка.
Поддержка многоцелевого аппаратного обеспечения гарантирует оптимальное соотношение цена/производительность для различных сфер применения.
HMI PRO sl RT может выполняться на встроенной платформе на SINUMERIK 840D sl и SINUMERIK PCU 321.
HMI Lite CE доступно для панелей MP277 (10“), OP/TP 277 (6“) и OP/TP 177B SIMATIC на базе Windows CE.
Стандартное приложение легко адаптировать или расширить для реализации специальных версий с учетом специфики проекта.
Конфигурационное программное обеспечение HMI PRO CS может выполняться на PG/PC. Оно может использоваться для параметрирования и конфигурации экранных форм для HMI PRO RT и их загрузки в целевое аппаратное обеспечение. HMI PRO CS стандартно поставляется с HMI PRO sl RT. Для диагностики ошибок процесса, встроенной в HMI PRO RT, имеются две диагностические экранные формы. Диагностика ошибок процесса осуществляется совместно с S7-PDIAG, S7-GRAPH и S7-HiGraph.
Пользователи могут свободно выполнять индивидуальную настройку экранных форм при помощи простого встроенного графического редактора.
HMI Lite CE содержит проект-образец, который можно расширить при помощи экранных форм, специфичных для станка или проекта, используя WinCC flexible. Для дополнительной диагностики ошибок процесса ProAgent имеется диагностическая экранная форма. Она может использоваться в сочетании с S7-PDIAG и S7-GRAPH.
HMI Lite CE можно дополнить интерактивными экранными формами с доступом к данным SINUMERIK при наличии лицензии SINUMERIK Single License CE для каждой панели оператора.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 63753 | 6FC5263-0PY11-0AG0 | решения для powertrain transline 2000 hmi-lite для op170b и op270 10'' актуальная версия на cd-rom, простая лицензия | 0.05 | Заказать |
| 111719 | 6FC5263-0PY11-0AG1 | решения для powertrain transline 2000 hmi-lite для op170b и op270 10\ лицензия на копирование" | 0.01 | Заказать |
| 63796 | 6FC5263-5PY11-0AG0 | решения для powertrain transline hmi-lite для op177b и mp277 10\ версия по 5.0 на cd-rom, простая лицензия" | 0.05 | Заказать |
| 111768 | 6FC5263-5PY11-1AG0 | solutions for powertrain transline hmi-lite для op/tp177b и mp277 10\ версия по 5.1 на cd-rom, простая лицензия" | 0.05 | Заказать |
| 112882 | 6FC5800-0AP47-0YB0 | sinumerik 840di sl/840d sl по управления hmi pro sl rt, опция программного обеспечения - поставка одной лицензии | 0.01 | Заказать |
| 65003 | 6FC5867-3YC00-0YA8 | sinumerik 840di sl/840d sl по управления hmi pro sl rt для ncu/pcu 321, версия по актуальная на cd-rom без лицензии | 0.03 | Заказать |
| 65005 | 6FC5867-3YC22-5YA8 | sinumerik 840di sl/840d sl по управления hmi pro sl rt для ncu/pcu 321, по 2.5 на cd-rom без лицензии | 0.03 | Заказать |
