Клеммы производства Siemens

Клеммы


Версия

Заказной No.



Входящие и отходящие клеммы для шин 6 mm × 6 mm



для шин mm × mm

Сечение в mm2
(жесткий и гибкий)



6 × 6

1 ... 4

8WA2 860

1.5 ... 16

8WA2 861

6 × 6

2.5 ... 16

8JH4 112

16 ... 35

8JH4 114



Входящие и отходящие клеммы для шин 12 mm × 5 mm или 2 × (12 mm × 5 mm)





Сечение (жесткий и гибкий)





одна шина

две шины



8US1 921

1.5 ... 16 mm2

--

8US1 921-2AA00

10 ... 35 mm2

--

8US1 921-2AB00

16 ... 70 mm2

--

8US1 921-2AD00

16 ... 120 mm2

--

8US1 921-2AC00

8US1 921

--

1.5 ... 16 mm2

8US1 921-2BA00

--

10 ... 35 mm2

8US1 921-2BB00

--

16 ... 70 mm2

8US1 921-2BD00

--

16 ... 120 mm2

8US1 921-2BC00

8JH4 102

1.5 ... 16 mm2

--

8JH4 102



10 ... 35 mm2

--

8JH4 104

8JH4 105

16 ... 70 mm2

16 ... 35 mm2

8JH4 105



16 ... 95 mm2

16 ... 70 mm2

8JH4 106

8JK3 061

25 ... 120 mm2

25 ... 50 mm2

8JK3 061



Входящие и отходящие клеммы для шин 20 mm × 8 mm или 2 × (20 mm × 8 mm)





Сечение (жесткий и гибкий)

точки подключеия

проводники на точки подключеия



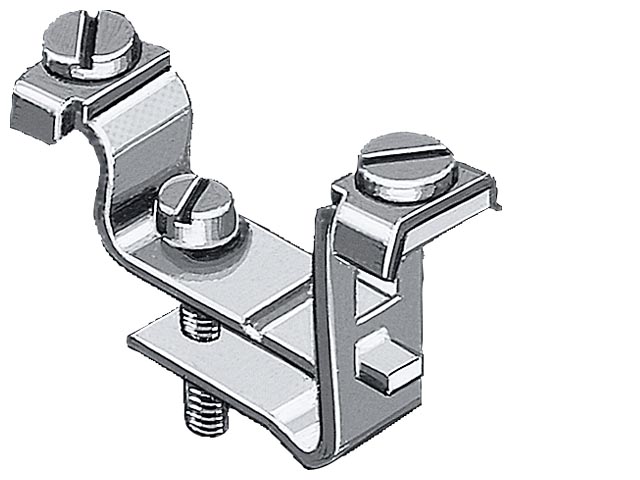

8JK3 113

1.5 ... 10 mm2

2

2

8JK3 113

8JK3 143

10 ... 70 mm2

2

1

8JK3 143

8JK3 171

50 ... 240 mm2

1

1

8JK3 171

8JK3 172

50 ... 240 mm2

1

2

8JK3 172



Входящие и отходящие клеммы для шин 30 mm × 10 mm или 2 × (30 mm × 10 mm)





Сечение (жесткий и гибкий)

Описание



8JK3 544

10 ... 70 mm2

в случае двойных шин, разделение клемм попеременно между двух шин

8JK3 544

8HP1 724

M12, up to 2 × 240 mm2



8HP1 724



Клеммы для разъединителей с предохранителями

  • Сечение (жесткий и гибкий): 70 ... 150 mm2

3NY7 120



Расширительные клеммы



Версии



8JK3 201

  • для шин, 12 x 5 mm
    • 1 компл. = 2 клеммы
    • когда используется одна шина, должен быть сделан медный соединительный элемент 12 × 5 mm или 20 × 8 mm
    • когда используется 2 × Cu (20 × 8) mm шины они частично перекрываются в области соединения

8JK3 201

8JK3 281

  • для шин, 20 × 8 mm или r 2 × (20 × 8 mm)
    • 1 компл. = 2 клеммы
    • когда используется одна шина, должен быть сделан медный соединительный элемент 12 × 5 mm или 20 × 8 mm
    • когда используется 2 × Cu (20 × 8) mm шины они частично перекрываются в области соединения

8JK3 281

8HP1 728

  • для шин, 2 x (30 mm × 10 mm)

8HP1 728




Код Заказной номер Описание Вес (кг) Заказать
120455 8HP1724 terminal 95 to 240 sqmm 0.25 Заказать
73913 8HP1728 extension terminal 2x30x10 0.4 Заказать
74048 8JH4102 terminal 1-pole, for busbar 12 x 5 conductor connection 1 x 1,5-16mm2 0.016 Заказать
120605 8JH4104 terminal 1-pole, for busbar 12 x 5 conductor connection 1 x 16-35mm2 0.027 Заказать
74049 8JH4105 terminal 1-pole, for busbar 12 x 5 conductor connection 1 x 16-70mm2 0.03 Заказать
74050 8JH4106 terminal 1-pole, for busbar 12 x 5 conductor connection 1 x 16-95mm2 0.065 Заказать
120606 8JH4112 terminal 1-pole, for busbar 6 x 6 conductor connection 1 x 2,5-16mm2 0.006 Заказать
74051 8JH4114 terminal 1-pole, for busbar 6 x 6 conductor connection 1 x 16-35mm2 0.015 Заказать
120609 8JK3061 terminal 1-pole, for busbar 12 x 5 conductor connection 1 x 25-12o mm2 0.086 Заказать
74055 8JK3113 terminal 1-pole, for busbar 20 x 8 conductor connection 2x up to 1o mm2 0.04 Заказать
74056 8JK3143 terminal 1-pole, for busbar 20 x 8 conductor connection 2 x 10-70mm2 0.11 Заказать
74057 8JK3171 terminal 1-pole, for busbar 20 x 8 conductor connection 1 x 50-185mm2 0.3 Заказать
74058 8JK3172 terminal 1-pole, for busbar 20 x 8 conductor connection 2 x 50-185mm2 0.42 Заказать
120610 8JK3201 busbar extension terminals f. connection of 12x5/12x5 mm comprises 2 terminals 0.02 Заказать
74059 8JK3281 busbar extension terminals f. connection of 20x8/20x8 mm comprises 2 terminals 0.23 Заказать
74061 8JK3544 terminal 1-pole, for busbar 30 x 10 conductor connection 2 x 10-70mm2 0.1 Заказать
123397 8US1921-2AA00 busbar adapter system terminals for 5mm busbar thickness 1,5-16mm2 0.1 Заказать
76894 8US1921-2AB00 busbar system, accessory for 40 and 60 mm system only for 5mm busbar thickness 4.6 Заказать
123398 8US1921-2AC00 busbar adapter system terminals for 5mm busbar thickness 16-120mm2 0.107 Заказать
123400 8US1921-2AD00 busbar adapter system terminals for 5mm busbar thickness 16-70mm2 0.072 Заказать
76896 8US1921-2BA00 busbar adapter system terminals for 10mm busbar thickness 1,5-16mm2 0.02 Заказать
123403 8US1921-2BB00 busbar adapter system terminals for 10mm busbar thickness 1,5-35mm2 0.04 Заказать
76897 8US1921-2BC00 busbar adapter system terminals for 10mm busbar thickness 16-120mm2 0.1 Заказать
76899 8US1921-2BD00 busbar adapter system terminals for 10mm busbar thickness 16-70q as well as for t- and double-t-profile 0.07 Заказать
;
