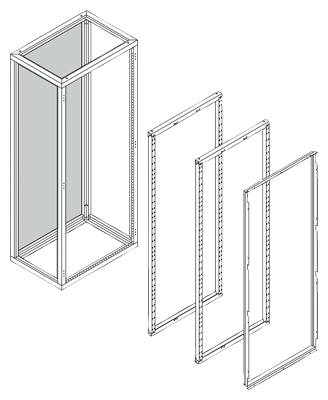

Dimensions | Floor plates, multipart | Base frames H = 100 mm | Adapter sets for assembly kits acc. to DIN 43870 (8GK system) (incl. longitudinal stays 1 × right and 1 × left) | ||
|---|---|---|---|---|---|
H | D | B | Order No. | Order No. | Order No. |
mm | mm | mm | |||
2000 | 400 | 400 | 8GG3 361-0 | 8GG3 401-0 | 8GK9 400-0KK15 |
600 | 8GG3 362-0 | 8GG3 402-0 | 8GK9 400-0KK25 | ||
850 | 8GG3 364-0 | 8GG3 404-0 | 8GK9 400-0KK35 | ||
1100 | 8GG3 366-0 | 8GG3 406-0 | 8GK9 400-0KK45 | ||
600 | 400 | 8GG3 361-1 | 8GG3 401-1 | 8GK9 400-0KK17 | |
600 | 8GG3 362-1 | 8GG3 402-1 | 8GK9 400-0KK27 | ||
850 | 8GG3 364-1 | 8GG3 404-1 | 8GK9 400-0KK37 | ||
1100 | 8GG3 366-1 | 8GG3 406-1 | 8GK9 400-0KK47 | ||
 |  | | |||
Dimensions | Front doors made of sheet steel | Front doors made of glass | Side panels (1 set = 2 side panels), closed: IP55 | ||
|---|---|---|---|---|---|
H | D | B | Order No. | Order No. | Order No. |
mm | mm | mm | |||
2000 | 400 | 400 | 8GG3 004-1 | 8GG3 044-2 | 8GG3 204-0 |
600 | 8GG3 004-2 | 8GG3 044-3 | 8GG3 204-0 | ||
850 | 8GG3 004-4 | 8GG3 044-4 | 8GG3 204-0 | ||
1100 | 8GG3 004-6 | 8GG3 044-5 | 8GG3 204-0 | ||
600 | 400 | 8GG3 004-1 | 8GG3 044-2 | 8GG3 204-1 | |
600 | 8GG3 004-2 | 8GG3 044-3 | 8GG3 204-1 | ||
850 | 8GG3 004-4 | 8GG3 044-4 | 8GG3 204-1 | ||
1100 | 8GG3 004-6 | 8GG3 044-5 | 8GG3 204-1 | ||
 |  |  | |||
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 72685 | 8GG3004-1 | sikus 3200, front door ip55, sc1, 2mm, h2000, w400 | 16 | Заказать |
| 119241 | 8GG3004-2 | sikus 3200, front door ip55, sc1, 2mm, h2000, w600 | 22.4 | Заказать |
| 119242 | 8GG3004-4 | sikus 3200, front door ip55, sc1, 2mm, h2000, w850 | 30.3 | Заказать |
| 119243 | 8GG3004-6 | sikus 3200, front door ip55, sc1, 2mm, h2000, w1100 | 42.1 | Заказать |
| 119254 | 8GG3044-2 | sikus 3200, прозрачная door ip55, sc1, h2000, w600 | 25.5 | Заказать |
| 72692 | 8GG3044-3 | sikus 3200, прозрачная door ip55, sc1, h2000, w800 | 30.2 | Заказать |
| 72693 | 8GG3044-4 | sikus 3200, прозрачная door ip55, sc1, h2000, w850 | 31.3 | Заказать |
| 72694 | 8GG3044-5 | sikus 3200, прозрачная door ip55, sc1, h2000, w1000 | 34.8 | Заказать |
| 72718 | 8GG3204-0 | sikus 3200, side plate ip55, sc1, 1,5mm, h2000, d400 | 15 | Заказать |
| 72719 | 8GG3204-1 | sikus 3200, side plate ip55, sc1, 1,5mm, h2000, d600 | 24.2 | Заказать |
| 119309 | 8GG3361-0 | sikus 3200, base plate 1,5mm, sev.parts, w400, d400 | 2.4 | Заказать |
| 72741 | 8GG3361-1 | sikus 3200, base plate 1,5mm, sev.parts, w400, d600 | 3.8 | Заказать |
| 72742 | 8GG3362-0 | sikus 3200, base plate 1,5mm, sev.parts, w600, d400 | 2.9 | Заказать |
| 119311 | 8GG3362-1 | sikus 3200, base plate 1,5mm, sev.parts, w600, d600 | 4.5 | Заказать |
| 119313 | 8GG3364-0 | sikus 3200, base plate 1,5mm, sev.parts, w850, d400 | 3.5 | Заказать |
| 72746 | 8GG3364-1 | sikus 3200, base plate 1,5mm, sev.parts, w850, d600 | 6.7 | Заказать |
| 119316 | 8GG3366-0 | sikus 3200, base plate 1,5mm, sev.parts, w1100, d400 | 4.8 | Заказать |
| 72748 | 8GG3366-1 | sikus 3200, base plate 1,5mm, sev.parts, w1100, d600 | 7.7 | Заказать |
| 72750 | 8GG3401-0 | sikus 3200, floor box h100, w400, d400 | 4.5 | Заказать |
| 119321 | 8GG3401-1 | sikus 3200, floor box h100, w400, d600 | 5.5 | Заказать |
| 119322 | 8GG3402-0 | sikus 3200, floor box h100, w600, d400 | 5.5 | Заказать |
| 72752 | 8GG3402-1 | sikus 3200, floor box h100, w600, d600 | 6.5 | Заказать |
| 72754 | 8GG3404-0 | sikus 3200, floor box h100, w850, d400 | 7 | Заказать |
| 119326 | 8GG3404-1 | sikus 3200, floor box h100, w850, d600 | 8 | Заказать |
| 72756 | 8GG3406-0 | sikus 3200, floor box h100, w1100, d400 | 7.5 | Заказать |
| 119329 | 8GG3406-1 | sikus 3200, floor box h100, w1100, d600 | 8.5 | Заказать |
| 73234 | 8GK9400-0KK15 | alpha 1600 адаптер комплект для сбор. комплекта в=2000 ш=400 г=400 | 9 | Заказать |
| 119785 | 8GK9400-0KK17 | alpha 1600 адаптер комплект для сбор. комплекта в=2000 ш=400 г=600 | 9.4 | Заказать |
| 73235 | 8GK9400-0KK25 | alpha 1600 адаптер комплект для сбор. комплекта в=2000 ш=600 г=400 | 10 | Заказать |
| 119786 | 8GK9400-0KK27 | alpha 1600 адаптер комплект для сбор. комплекта в=2000 ш=600 г=600 | 10.5 | Заказать |
| 119787 | 8GK9400-0KK35 | alpha 1600 адаптер комплект для сбор. комплекта в=2000 ш=850 г=400 | 11 | Заказать |
| 73236 | 8GK9400-0KK37 | alpha 1600 адаптер комплект для сбор. комплекта в=2000 ш=850 г=600 | 11.6 | Заказать |
| 73237 | 8GK9400-0KK45 | alpha 1600 адаптер комплект для сбор. комплекта в=2000 ш=1100 г=400 | 12 | Заказать |
| 119788 | 8GK9400-0KK47 | alpha 1600 адаптер комплект для сбор. комплекта в=2000 ш=1100 г=600 | 12.7 | Заказать |
