Assembly Kits производства Siemens

Assembly Kits


Version

Order No.

8GK9 650-0KK00

Busbar supports

With matching support plate



Versions



  • 1-pole
    • For copper busbars 12 × 5 (10) mm, 20 × 5 (10) mm, 30 × 5 (10) mm
    • Height 150 mm

5SH3 540

  • 5-pole
    • Busbar center-to-center clearance of 40 mm
    • For copper busbars 12 × 5 (10) mm and for mounting 3NP fuse switch disconnectors
    • Height 300 mm

8GK9 650-0KK00

  • 3-pole
    • Busbar center-to-center clearance of 60 mm
    • For copper busbars 12 × 5 (10) mm, 20 × 5 (10) mm, 30 × 5 (10) mm
    • For bus-mounting fuse bases and 3NP4076 switch disconnectors, used together with assembly kits (mounting directly on the stays)

8GK9 711-0KK03



Copper busbars



Versions



  • Cu cross-section of 12 × 5 mm, 250 A


  • Length 250

8GK9 731-0KK10

  • Length 500

8GK9 731-0KK20

  • Length 750

8GK9 731-0KK30

  • Length 1000

8GK9 731-0KK40

  • Length 1250

8GK9 731-0KK50

  • Cu cross-section of 20 × 5 mm, 320 A


  • Length 250

8GK9 733-0KK10

  • Length 500

8GK9 733-0KK20

  • Length 750

8GK9 733-0KK30

  • Length 1000

8GK9 733-0KK40

  • Length 1250

8GK9 733-0KK50

  • Cu cross-section of 30 × 5 mm, 450 A


  • Length 250

8GK9 735-0KK10

  • Length 500

8GK9 735-0KK20

  • Length 750

8GK9 735-0KK30

  • Length 1000

8GK9 735-0KK40

  • Length 1250

8GK9 735-0KK50

  • Cu cross-section of 30 × 10 mm, 630 A


  • Length 250

8GK9 736-0KK10

  • Length 500

8GK9 736-0KK20

  • Length 750

8GK9 736-0KK30

  • Length 1000

8GK9 736-0KK40

  • Length 1250

8GK9 736-0KK50

8GK9 910-0KK30

Supports for blanking cover

  • Long version
  • Material: plastic
  • 1 set = 4 supports

8GK9 910-0KK30

8GK9 910-0KK10

N/PE bars

  • For mounting on longitudinal stays
  • With 2 x 29 clamping points
  • 16 mm2
  • Length 250 mm

8GK9 910-0KK10

8GK9 910-0KK11

N/PE bars as plug-in terminals



Versions



  • Each with 6 screw terminals from 2.5 to 16 mm2 and 21 plug-in terminals from 1.5 to 4 mm2 for mounting on longitudinal stays at a 30° inclination

8GK9 910-0KK11

  • With 6 screw terminals from 2.5 to 16 mm2 and 21 plug-in terminals from 1.5 to 4 mm2 , for PE bar and one N bar each with 2 screw terminals from 2.5 to 16 mm2 and 10 plug-in terminals from 1.5 to 4 mm2 , for mounting on longitudinal stays at a 30° inclination

8GK9 910-0KK12

8US19 21-2AA00

Terminals for circular conductors



Versions



  • Busbar thickness of 5 mm


  • Conductor cross-section 1.5 ... 16 mm²

8US1 921-2AA00

  • Conductor cross-section 1.5 ... 35 mm²

8US1 921-2AB00

  • Conductor cross-section 16 ... 70 mm²

8US1 921-2AD00

  • Conductor cross-section 16 ... 120 mm²

8US1 921-2AC00

  • Busbar thickness of 10 mm


  • Conductor cross-section 1.5 ... 16 mm²

8US1 921-2BA00

  • Conductor cross-section 1.5 ... 35 mm²

8US1 921-2BB00

  • Conductor cross-section 16 ... 70 mm²

8US1 921-2BD00

  • Conductor cross-section 16 ... 120 mm²

8US1 921-2BC00

8GK9 920-0KK24

Replacement door hinges

  • For wall/floor-mounted distribution boards
  • 1 set = 2 hinges

8GK9 920-0KK24



Partitions (for 210 mm depth)

  • For the visual and spatial separation of different potentials
  • Material: plastic
  • For mounting depth 210 mm


Versions



8GK9 301-2KK01

  • Vertical


  • Height 300 mm

8GK9 301-2KK01

  • Height 450 mm

8GK9 301-3KK01

  • Height 600 mm

8GK9 101-4KK01

  • Height 750 mm

8GK9 101-5KK01

  • Height 900 mm

8GK9 101-6KK01

  • Height 1050 mm

8GK9 101-7KK01

  • Height 1200 mm

8GK9 101-8KK01

  • Height 1350 mm

8GK9 102-8KK01

8GK9 103-0KK10

  • Horizontal


  • Width 250 mm

8GK9 103-0KK10

  • Width 500 mm

8GK9 103-0KK20

  • Width 750 mm

8GK9 103-0KK30

8GK9 910-0KK00

Blanking strips

Color RAL 7035 (light gray)



Versions



  • For 12 MW (1 MW = 18 mm)

8GK9 910-0KK00

  • Length 1 m
    without pressure-relief joint, to cut to length

8GK9 910-0KK01



Connecting kits, IP43/IP55

  • For side-by-side mounting of enclosures
  • Comprising:
    • Screws
    • Washers
    • Nuts
    • 10 m roll of sealing strip

8GK9 920-0KK31

Note



A bushing flange is required for electrical connections!



8GK9 910-1KK80

Cable holders

For standard mounting rails

8GK9 910-1KK80

8GD9 290

Spare keys

For double-bit locking mechanism

8GD9 290

8GK9 910-0KK34

Extra-deep brackets

For recessed installation of stand. mounting rails

8GK9 910-0KK34

8GK9 910-0KK26

Quick-lock screws

  • Material: plastic
  • Color RAL 7035

8GK9 910-0KK26

8GK9 910-0KK27

Mounting tools

  • For supports
  • Short and long version
  • With ergonomic handle

8GK9 910-0KK27

8GK9 910-0KK35

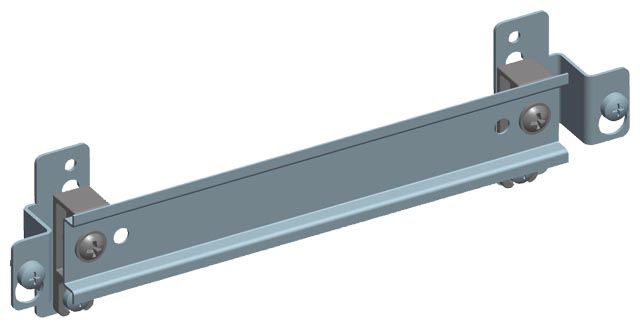

Standard mounting rail, lowered



Width



  • 250 mm

8GK9 910-0KK35

  • 500 mm new

8GK9 910-0KK40

  • 750 mm new

8GK9 910-0KK41


Код Заказной номер Описание Вес (кг) Заказать
57138 5SH3540 n / pe шинный суппорт 0.059 Заказать
72641 8GD9290 двух бит ключ для 3mm pin для sikus-floor и stab-wall распределит шкаф 0.055 Заказать
119839 8GK9650-0KK00 alpha 400/630, bb holder 5-p; 40mm 0.3 Заказать
119841 8GK9711-0KK03 alpha 400/630 din шинный держатель, 3-пол центр.отв.60mm для уст. ss12x5(10),20x5(10),30x5(10) для sr60 шинной системы в=300 0.3 Заказать
119843 8GK9731-0KK10 alpha медная шина ss 12х5мм 250в l=250мм 0.1 Заказать
119844 8GK9731-0KK20 alpha медная шина ss 12х5мм 250в l=500мм 0.33 Заказать
119845 8GK9731-0KK30 alpha медная шина ss 12х5мм 250в l=750мм 0.5 Заказать
73309 8GK9731-0KK40 alpha медная шина ss 12х5мм 250в l=1000мм 0.66 Заказать
119846 8GK9731-0KK50 alpha медная шина ss 12х5мм 250в l=1250мм 0.83 Заказать
73310 8GK9733-0KK10 alpha медная шина ss 20х5мм 320в l=250мм 0.29 Заказать
119847 8GK9733-0KK20 alpha медная шина ss 20х5мм 320в l=500мм 0.57 Заказать
119848 8GK9733-0KK30 alpha медная шина ss 20х5мм 320в l=750мм 0.85 Заказать
73311 8GK9733-0KK40 alpha медная шина ss 20х5мм 320в l=1000мм 1.12 Заказать
119849 8GK9733-0KK50 alpha медная шина ss 20х5мм 320в l=1250мм 1.47 Заказать
119850 8GK9735-0KK10 alpha медная шина ss 30х5мм 450в l=250мм 0.4 Заказать
119851 8GK9735-0KK20 alpha медная шина ss 30х5мм 450в l=500мм 0.75 Заказать
73312 8GK9735-0KK30 alpha медная шина ss 30х5мм 450в l=750мм 1.46 Заказать
119852 8GK9735-0KK40 alpha медная шина ss 30х5мм 450в l=1000мм 2.17 Заказать
119853 8GK9735-0KK50 alpha медная шина ss 30х5мм 450в l=1250мм 2.88 Заказать
119854 8GK9736-0KK10 alpha медная шина ss 30х10мм 630в l=250мм 0.75 Заказать
119855 8GK9736-0KK20 alpha медная шина ss 30х10мм 630в l=500мм 1.72 Заказать
119856 8GK9736-0KK30 alpha медная шина ss 30х10мм 630в l=750мм 2.6 Заказать
73313 8GK9736-0KK40 alpha медная шина ss 30х10мм 630в l=1000мм 3.4 Заказать
119857 8GK9736-0KK50 alpha медная шина ss 30х10мм 630в l=1250мм 4.6 Заказать
73327 8GK9910-0KK00 alpha 1-компонентный фланец для кабельного ввода ip55 0.03 Заказать
119866 8GK9910-0KK01 alpha 2-компонентный фланец для кабельного ввода ip55 0.5 Заказать
119868 8GK9910-0KK10 alpha 160/400 n/pe-шина l=250 0.32 Заказать
73328 8GK9910-0KK11 n/pe-шина с клеммами 6 винтовых от 2.5 до 16кв.mm и 21 соед. от 1.5 до 4кв.mm 0.1 Заказать
73329 8GK9910-0KK12 n/pe-шина с 6xвинтами от 2.5 до 16mm2 и 21xзажимами от 1.5 до 4mm2 на pe и с n-n зажим с 2 x винт от 2.5 до 16mm2 и 10xзажим от 1.5 до 4mm2 0.219 Заказать
73334 8GK9910-0KK26 alpha din быстросъемный замок крышки на винтах для пластиковых крышек ral 7035 (1компл. = 20шт.) 0.001 Заказать
119874 8GK9910-0KK27 alpha монтируемое устр-во для разделителя короткое и длинное с эргономичной ручкой 0.2 Заказать
119876 8GK9910-0KK30 alpha 160/400 держатель для передн. крышек избыт. изолир. панелей пустых шкафов (4шт.) 0.2 Заказать
73337 8GK9910-0KK34 alpha сверхглубокая клипса для крепления на рейку прерыв. шин (1компл. = 2шт.) 0.05 Заказать
119877 8GK9910-0KK35 устанавливаемый шинный комплект с шинами в=7,5мм ш=500мм 0.142 Заказать
73339 8GK9910-0KK40 монтажный комплект с закрытой din-рейкой 7.5мм, ширина 500мм 0.22 Заказать
119879 8GK9910-0KK41 монтажный комплект с закрытой din-рейкой 7.5мм, ширина 750мм 0.22 Заказать
73340 8GK9910-0KK80 alpha 400/630 cable holder on standard mounting rail min. order quantity 200 units 0.011 Заказать
119894 8GK9920-0KK24 alpha комплект запасных дверных шарниров 0.2 Заказать
73360 8GK9920-0KK31 alpha 630 соеденительный комплект универсальный ip55 0.5 Заказать
123397 8US1921-2AA00 busbar adapter system terminals for 5mm busbar thickness 1,5-16mm2 0.1 Заказать
76894 8US1921-2AB00 busbar system, accessory for 40 and 60 mm system only for 5mm busbar thickness 4.6 Заказать
123398 8US1921-2AC00 busbar adapter system terminals for 5mm busbar thickness 16-120mm2 0.107 Заказать
123400 8US1921-2AD00 busbar adapter system terminals for 5mm busbar thickness 16-70mm2 0.072 Заказать
76896 8US1921-2BA00 busbar adapter system terminals for 10mm busbar thickness 1,5-16mm2 0.02 Заказать
123403 8US1921-2BB00 busbar adapter system terminals for 10mm busbar thickness 1,5-35mm2 0.04 Заказать
76897 8US1921-2BC00 busbar adapter system terminals for 10mm busbar thickness 16-120mm2 0.1 Заказать
76899 8US1921-2BD00 busbar adapter system terminals for 10mm busbar thickness 16-70q as well as for t- and double-t-profile 0.07 Заказать
;
