Modular Distribution Boards производства Siemens

Modular Distribution Boards
  • Type of delivery: Pre-assembled unequipped distribution boards, with removable rear plate, door and open side panels
  • Cabinet depth of 400 mm
  • Safety class 1 (protective conductor connection)
  • Degree of protection IP55
  • Color RAL 7035 (light gray)
  • Enclosure (with base) pre-assembled with door and espagnolette lock (can be replaced with other locking systems). Distribution boards with a width of 750 mm/800 mm or more will be supplied with a double door.
  • Flanges must be ordered separately


Version

Order No.

Accessories



8GK4 853-8KK02

Longitudinal stays, (latchable pivot stays)

  • In order to mount the assembly kits in the unequipped distribution boards, two longitudinal stays are required for each assembly kit width
  • Height 1800 mm
  • Depth 250/320/400 mm
  • 1 set = 2 stays

8GK4 853-8KK02

8GK9 910-0KK32

Connecting kit longitudinal stays

  • Sheet metal piece for connecting stays
  • 1 set = 4 units

8GK9 910-0KK32

8GK9 913-0KK30

Assembly kit masking frame for front cover

Height 1800 mm




Width in mm



  • 250

8GK9 913-0KK10


  • 500

8GK9 913-0KK20


  • 750

8GK9 913-0KK30


  • 1000

8GK9 913-0KK40


  • 1250

8GK9 913-0KK50



Note




Assembly kit only necessary if the mounting stays are mounted at the rear of the modular distribution board.



8GK9 100-0KK04

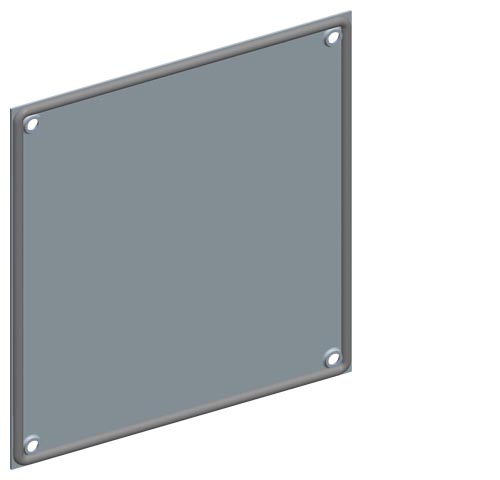

Flange plates

For lower flange opening (sheet steel closed)

8GK9 100-0KK04


Код Заказной номер Описание Вес (кг) Заказать
119666 8GK1423-8KK15 alpha 630 напольнный распределит.шкаф,1900/300/400,ip55,ski 41.5 Заказать
73074 8GK1423-8KK25 alpha 630 напольнный распределит.шкаф,1900/550/400,ip55,ski 53.5 Заказать
73075 8GK1423-8KK35 alpha 630 напольнный распределит.шкаф,1900/800/400,ip55,ski 65.5 Заказать
119667 8GK1423-8KK45 alpha 630 напольнный распределит.шкаф,1900/1050/400,ip55,ski 77.5 Заказать
73076 8GK1423-8KK55 alpha 630 напольнный распределит.шкаф,1900/1300/400,ip55,ski 89.5 Заказать
73215 8GK4853-8KK02 alpha 630/1600 din вертикальный траверсы 4.5 Заказать
119779 8GK9100-0KK04 a630/1600 панель фланца 0.6 Заказать
119809 8GK9520-0KK05 alpha as боковая панель d=400mm 10.5 Заказать
73356 8GK9913-0KK10 mask. frame h1800 w250mm 3.5 Заказать
119892 8GK9913-0KK20 mask. frame h1800 w500mm 3.6 Заказать
119893 8GK9913-0KK30 mask. frame h1800 w750mm 3.7 Заказать
73357 8GK9913-0KK40 mask. frame h1800 w1000mm 3.8 Заказать
73358 8GK9913-0KK50 mask. frame h1800 w1250mm 3.9 Заказать
;
