Монтажные комплекты для 3NJ4 выключателей нагрузки с плавкими предохранителями производства Siemens

Монтажные комплекты для 3NJ4 выключателей нагрузки с плавкими предохранителями
  • Монтажный комплект включает: пластрон с суппортами, шинные суппорты на панели, винты и установочные аксессуары
  • Габаритные размеры комплектов (mm):
    • высота: 600, 750
    • ширина: 250, 500, 750
    • размер выреза H × W: 150 × 250
  • Пластрон пломбируемый

Заметка:

  • при установке на монтажную панель шкафа требуются дополнительно 2 вертикальные траверсы, заказываемые отдельно.
  • Cu шины должны быть заказаны отдельно!
  • Внимание: Макс. номинальный ток - 630 A!
  • Для монтажных панелей для типоразмеров 1-3 требуется установочная глубина 320 mm.





Версии

Заказной No.



Монтажный сомплект 3NJ4 in-line предохранительный разъединитель



Версии

Внешние габаритные размеры в mm





высота

ширина



8GK4 751-4KK33

  • шины с расстоянием 100 mm между собой, с шинными суппортами







  • 4 × 3NJ4, трипоразмер 00

600

250

8GK4 751-4KK13

  • 9 × 3NJ4, трипоразмер 00

600

500

8GK4 751-4KK23

  • 14 × 3NJ4, трипоразмер 00

600

750

8GK4 751-4KK33

8GK4 752-5KK35

  • шины с расстоянием 185 mm между собой, с шинными суппортами







  • 2 × 3NJ4, трипоразмер 1-3

750

250

8GK4 752-5KK15

  • 4 × 3NJ4,  трипоразмер 1-3

750

500

8GK4 752-5KK25

  • 7 × 3NJ4, трипоразмер 1-3

750

750

8GK4 752-5KK35

3NJ4 912-2AA00

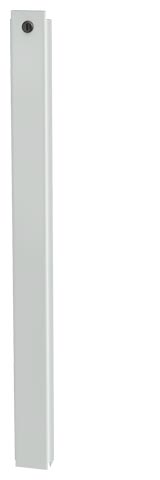

Пустая крышка new



тип

ширина в mm



  • для выреза в шкафу

50

3NJ4 912-2AA00

  • для трипоразмера 1 до 3

100

3NJ4 912-2BA00

  • для 3NJ4 410-3

50

3NJ4 912-2CA00




Код Заказной номер Описание Вес (кг) Заказать
88355 3NJ4912-2AA00 принадлежность для узкопрофильных разъединителей-предохранителей 3nj41 крышка для пустых мест, 50mm ширина 0.189 Заказать
88356 3NJ4912-2BA00 принадлежность для узкопрофильных разъединителей-предохранителей 3nj41 крышка для пустых мест, 100mm ширина 0.215 Заказать
88357 3NJ4912-2CA00 принадлежности для safety discon. straps типоразмер3nj41 dummy cover, ширина 50 mm height as strap 3nj4103 0.09 Заказать
119761 8GK4751-4KK13 alpha 630 сборочный комплект для 4 автом.выключателей с плавкими предохранителями 3nj4 типоразмер 00, в=600 ш=250 3 Заказать
73200 8GK4751-4KK23 alpha 630 сборочный комплект для 8 автом.выключателей с плавкими предохранителями 3nj4 типоразмер 00, в=600 ш=500 3.5 Заказать
119762 8GK4751-4KK33 alpha 630 сборочный комплект для 12 автом.выключателей с плавкими предохранителями 3nj4 типоразмер 00, в=600 ш=750 5 Заказать
73201 8GK4752-5KK15 alpha 1600 сборочный комплект для 2 автом.выключателей с плавкими предохранителями 3nj4 типоразмер 1-3, в=750 ш=250 3 Заказать
119763 8GK4752-5KK25 alpha 1600 сборочный комплект для 4 автом.выключателей с плавкими предохранителями 3nj4 типоразмер 1-3, в=750 ш=250 4 Заказать
119764 8GK4752-5KK35 alpha 1600 сборочный комплект для 6 автом.выключателей с плавкими предохранителями 3nj4 типоразмер 1-3, в=750 ш=250 5 Заказать
;
