Монтажные комплекты быстрого монтажа и монтажные комплекты производства Siemens

Монтажные комплекты быстрого монтажа и монтажные комплекты


Исполнение

№ для ззаказа

8GS4 016-1

Монтажная плата для телекоммуникационных блоков

  • из перфорированной листовой стали
  • с закладными гайками и приспособлениями быстрого фиксирования
  • с 1 комплектом закладных гаек M5, ширина 250 мм



Высота



  • 900 mm

8GS4 016-1

  • 1050 mm

8GS4 016-2

  • 1200 mm

8GS4 016-3

  • 1350 mm

8GS4 016-4

8GK9 920-0KK21

Закладные гайки для перфорированных плат



Версии



  • M6 (1 комплект = 10 штук)

8GK9 920-0KK21

  • M5 (1 комплект = 10 штук)

8GK9 920-0KK22

  • M4 (1 комплект = 10 штук)

8GK9 920-0KK23

8GK9 650-0KK00

Держатели сборных шин

с соответствующим несущим стальным листом



Версии



  • 1−полюсный
  • для медных сборных шин 12 x 5 (10) мм, 20 x 5 (10) мм, 30 x 5 (10) мм
  • Высота 150 mm

5SH3 506

  • 5-полюсный
  • расстояние между сборными шинами 40 мм
  • для медных сборных шин 12 х 5 (10) мм
  • для монтажа предохранителей−выключателей−разъединителей 3NP
  • Высота 300 mm

8GK9 650-0KK00

  • 3-полюсный
  • расстояние между сборными шина 60 мм
  • для медных сборных шин 12 × 5 (10) mm, 20 × 5 (10) mm,
  • 30 × 5 (10) mm

8GK9 711-0KK03



Медные сборные шины



Версии



  • поперечное сечение 12 х 5 мм, сила тока 250 A



  • длина 250 mm

8GK9 731-0KK10

  • длина 500 mm

8GK9 731-0KK20

  • длина 750 mm

8GK9 731-0KK30

  • длина 1000 mm

8GK9 731-0KK40

  • длина 1250 mm

8GK9 731-0KK50

  • поперечное сечение 20 х 5 мм, сила тока 320 A



  • длина 250 mm

8GK9 733-0KK10

  • длина 500 mm

8GK9 733-0KK20

  • длина 750 mm

8GK9 733-0KK30

  • длина 1000 mm

8GK9 733-0KK40

  • длина 1250 mm

8GK9 733-0KK50

  • поперечное сечение 30 х 5 мм, сила тока 450 A



  • длина 250 mm

8GK9 735-0KK10

  • длина 500 mm

8GK9 735-0KK20

  • длина 750 mm

8GK9 735-0KK30

  • длина 1000 mm

8GK9 735-0KK40

  • длина 1250 mm

8GK9 735-0KK50

8GK9 910-0KK30

Опоры для крышки незадействованных модулей

  • удлиненное исполнение
  • материал: пластмасса
  • 1 комплект = 4 штуки

8GK9 910-0KK30

8GK9 910-0KK10

Шина N-/PE

  • для установки на вертикальные траверсы
  • с 2 х 29 зажимами
  • 16 mm2
  • длина 250 mm

8GK9 910-0KK10

8GK9 910-0KK11

Шина N-/PE во втычном исполнении



Версии



  • с 6−ю винтовыми зажимами от 2,5 до 16 мм2 и 21 втычным зажимом от 1,5 до 4 мм2 для установки на вертикальные траверсы с наклоном в 30 градусов, ширина 250 mm

8GK9 910-0KK11

  • шина PE с 6−ю винтовыми зажимами от 2,5 до 16 мм2 и 21 втычным зажимом от 1,5 до 4 мм2 и  шина N с 2 винтовыми зажимами от 2,5 до 16 мм2 и 10 втычными зажимами от 1,5 до 4 мм2 для установки на вертикальные траверсы с наклоном в 30 градусов, ширина 250 mm

8GK9 910-0KK12

8US19 21-2AA00 ... AD00

Клеммы для присоединения проводов круглого сечения



Версии



  • толщина шины 5 мм



  • поперечное сечение присоединения 1.5 ... 16 mm2

8US1 921-2AA00

  • поперечное сечение присоединения 1.5 ... 35 mm2

8US1 921-2AB00

  • поперечное сечение присоединения 16 ... 70 mm2

8US1 921-2AD00

  • поперечное сечение присоединения 16 ... 120 mm2

8US1 921-2AC00

  • толщина шины 10 мм



  • поперечное сечение присоединения 1.5 ... 16 mm2

8US1 921-2BA00

  • поперечное сечение присоединения 1.5 ... 35 mm2

8US1 921-2BB00

  • поперечное сечение присоединения 16 ... 70 mm2

8US1 921-2BD00

  • поперечное сечение присоединения 16 ... 120 mm2

8US1 921-2BC00

8GK9 920-0KK24

Комплект запасных дверных шарниров

  • для распределительных шкафов напольного и настенного исполнения
  • 1 комплект = 2 штуки

8GK9 920-0KK24

8GK9 301-2KK01

8GK9 103-0KK10

Перегородки

  • для оптического и пространственного разделения различных потенциалов
  • материал: пластмасса
  • для конструктивной глубины шкафа 210 мм



Версии



  • вертикальные



  • высота 300 mm

8GK9 301-2KK01

  • высота 450 mm

8GK9 301-3KK01

  • высота 600 mm

8GK9 101-4KK01

  • высота 750 mm

8GK9 101-5KK01

  • высота 900 mm

8GK9 101-6KK01

  • высота 1050 mm

8GK9 101-7KK01

  • высота 1200 mm

8GK9 101-8KK01

  • высота 1350 mm

8GK9 102-8KK01

  • горизонтальные



  • ширина 250 mm

8GK9 103-0KK10

  • ширина 500 mm

8GK9 103-0KK20

  • ширина 750 mm

8GK9 103-0KK30

8GK9 910-0KK00

Полоса-заглушка

цвет RAL 7035 (цвет: светло−серый)



Версии



  • для 12 TE (1 TE = 18 мм)

8GK9 910-0KK00

  • длина 1 м, без предварительных насечек для уменьшения длины

8GK9 910-0KK01



Набор соединительных элементов, IP43/IP55

  • для установки корпусов рядом друг с другом
  • винты, шайбы, гайки и уплотнительная лента, рулон 10 м

8GK9 920-0KK31

Примечание



При электрическом соединении необходим проходной фланец!



8GK9 910-1KK80

Держатель проводов

  • для DIN−рейкиs
  • 1 комплект = 10 штук

8GK9 910-1KK80

8GK9 910-0KK27

Монтажный инструмент ALPHA

  • для опор, короткое и длинное исполнение, с эргономичной ручкой

8GK9 910-0KK27

8GK9 910-0KK34

Хомут для установки DIN-рейки

  • для утопленной установки DIN−рейки (1 комплект = 2 штуки)

8GK9 910-0KK34



DIN-рейка

  • изолированная, для утопленной установки
  • ширина 250 mm

8GK9 910-0KK35



Винты

  • самонарезающие
  • M5 x 10
  • Большая упаковка: 500 шт.

8GK9 911-0KK00

8GK9 911-0KK01

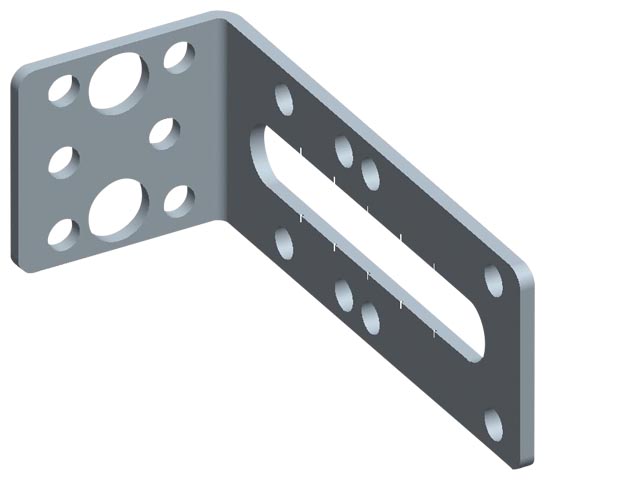

Сверхглубокие кронштейны

  • Регулируемая глубина
  • Большая упаковка: 10 шт

8GK9 911-0KK01

8GK9 911-0KK02

Накидываемые сверху кронштейны, универсальные

Большая упаковка: 10 шт

8GK9 911-0KK02



Удлинители поддержки

  • 7.5 mm
  • Большая упаковка: 100 шт

8GK9 911-0KK03

8GK9 911-0KK05

Изолирующие крепления

  • Для изолирующего монтада DIN - реек
  • Большая упаковка: 50 шт



Версии



  • 12 mm

8GK9 911-0KK04

  • 31.5 mm

8GK9 911-0KK05

  • 55.5 mm

8GK9 911-0KK06




Код Заказной номер Описание Вес (кг) Заказать
57138 5SH3540 n / pe шинный суппорт 0.059 Заказать
73226 8GK9101-4KK01 alpha 400/630 разделитель вертикальный в=600 0.3 Заказать
73227 8GK9101-5KK01 alpha 400/630 разделитель вертикальный в=750 0.4 Заказать
73228 8GK9101-6KK01 alpha 400/630 разделитель вертикальный в=900 0.4 Заказать
73229 8GK9101-7KK01 alpha 400/630 разделитель вертикальный в=1050 0.5 Заказать
119781 8GK9101-8KK01 alpha 400/630 разделитель вертикальный в=1200 0.6 Заказать
119782 8GK9102-8KK01 alpha 400/630 разделитель вертикальный в=1350 0.7 Заказать
73230 8GK9103-0KK10 alpha 400/630 разделитель горизонтальный г=250 0.2 Заказать
73231 8GK9103-0KK20 alpha 400/630 разделитель горизонтальный г=500 0.4 Заказать
73232 8GK9103-0KK30 alpha 400/630 разделитель горизонтальный г=750 0.6 Заказать
119784 8GK9301-2KK01 alpha 400/630 разделитель вертикальный в=300 0.15 Заказать
73233 8GK9301-3KK01 alpha 400/630 разделитель вертикальный в=450 0.225 Заказать
119839 8GK9650-0KK00 alpha 400/630, bb holder 5-p; 40mm 0.3 Заказать
119841 8GK9711-0KK03 alpha 400/630 din шинный держатель, 3-пол центр.отв.60mm для уст. ss12x5(10),20x5(10),30x5(10) для sr60 шинной системы в=300 0.3 Заказать
119843 8GK9731-0KK10 alpha медная шина ss 12х5мм 250в l=250мм 0.1 Заказать
119844 8GK9731-0KK20 alpha медная шина ss 12х5мм 250в l=500мм 0.33 Заказать
119845 8GK9731-0KK30 alpha медная шина ss 12х5мм 250в l=750мм 0.5 Заказать
73309 8GK9731-0KK40 alpha медная шина ss 12х5мм 250в l=1000мм 0.66 Заказать
119846 8GK9731-0KK50 alpha медная шина ss 12х5мм 250в l=1250мм 0.83 Заказать
73310 8GK9733-0KK10 alpha медная шина ss 20х5мм 320в l=250мм 0.29 Заказать
119847 8GK9733-0KK20 alpha медная шина ss 20х5мм 320в l=500мм 0.57 Заказать
119848 8GK9733-0KK30 alpha медная шина ss 20х5мм 320в l=750мм 0.85 Заказать
73311 8GK9733-0KK40 alpha медная шина ss 20х5мм 320в l=1000мм 1.12 Заказать
119849 8GK9733-0KK50 alpha медная шина ss 20х5мм 320в l=1250мм 1.47 Заказать
119850 8GK9735-0KK10 alpha медная шина ss 30х5мм 450в l=250мм 0.4 Заказать
119851 8GK9735-0KK20 alpha медная шина ss 30х5мм 450в l=500мм 0.75 Заказать
73312 8GK9735-0KK30 alpha медная шина ss 30х5мм 450в l=750мм 1.46 Заказать
119852 8GK9735-0KK40 alpha медная шина ss 30х5мм 450в l=1000мм 2.17 Заказать
119853 8GK9735-0KK50 alpha медная шина ss 30х5мм 450в l=1250мм 2.88 Заказать
73327 8GK9910-0KK00 alpha 1-компонентный фланец для кабельного ввода ip55 0.03 Заказать
119866 8GK9910-0KK01 alpha 2-компонентный фланец для кабельного ввода ip55 0.5 Заказать
119868 8GK9910-0KK10 alpha 160/400 n/pe-шина l=250 0.32 Заказать
73328 8GK9910-0KK11 n/pe-шина с клеммами 6 винтовых от 2.5 до 16кв.mm и 21 соед. от 1.5 до 4кв.mm 0.1 Заказать
73329 8GK9910-0KK12 n/pe-шина с 6xвинтами от 2.5 до 16mm2 и 21xзажимами от 1.5 до 4mm2 на pe и с n-n зажим с 2 x винт от 2.5 до 16mm2 и 10xзажим от 1.5 до 4mm2 0.219 Заказать
119874 8GK9910-0KK27 alpha монтируемое устр-во для разделителя короткое и длинное с эргономичной ручкой 0.2 Заказать
119876 8GK9910-0KK30 alpha 160/400 держатель для передн. крышек избыт. изолир. панелей пустых шкафов (4шт.) 0.2 Заказать
73337 8GK9910-0KK34 alpha сверхглубокая клипса для крепления на рейку прерыв. шин (1компл. = 2шт.) 0.05 Заказать
119877 8GK9910-0KK35 устанавливаемый шинный комплект с шинами в=7,5мм ш=500мм 0.142 Заказать
73339 8GK9910-0KK40 монтажный комплект с закрытой din-рейкой 7.5мм, ширина 500мм 0.22 Заказать
119879 8GK9910-0KK41 монтажный комплект с закрытой din-рейкой 7.5мм, ширина 750мм 0.22 Заказать
73340 8GK9910-0KK80 alpha 400/630 cable holder on standard mounting rail min. order quantity 200 units 0.011 Заказать
119885 8GK9911-0KK00 alpha din, screws m5x10 0.002 Заказать
73345 8GK9911-0KK01 alpha 630, extra-deep bracket 0.11 Заказать
73346 8GK9911-0KK02 alpha 630, lowering bracket 0.075 Заказать
119886 8GK9911-0KK03 alpha , support extension 0.001 Заказать
119887 8GK9911-0KK04 alpha din, iso support 12mm; 0.007 Заказать
73347 8GK9911-0KK05 alpha din, iso support 31.5mm 0.011 Заказать
73348 8GK9911-0KK06 alpha din, iso support 55.5mm 0.016 Заказать
119894 8GK9920-0KK24 alpha комплект запасных дверных шарниров 0.2 Заказать
73360 8GK9920-0KK31 alpha 630 соеденительный комплект универсальный ip55 0.5 Заказать
73706 8GS4016-1 alpha-zs, rmk for telecommunication, h=900, w=250 w. perforated sheet and insert nut 8.7 Заказать
73707 8GS4016-2 alpha-zs quick-mounting set for telecommunication, h=1050, w=250 with perf. sheet and insert. nu 10.1 Заказать
120267 8GS4016-3 alpha-zs quick-mounting set for telecommunication, h=1200, w=250 with perf. sheet and insert. nu 10.89 Заказать
120268 8GS4016-4 alpha-zs quick-mounting set for telecommunication, h=1350, w=250 with perf. sheet and insert. nu 12.5 Заказать
73742 8GS4034-1 alpha 400-zs n terminal 16pole 2 x 25sqmm screw terminal, 14 x 6sqmm plug-in terminal, horizontal install. or vertically on busbar, color blue 0.05 Заказать
73743 8GS4034-2 alpha 400-zs pe term. 16pole 2 x 25sqmm screw terminal, 14 x 6sqmm plug-in terminal, horizontal install. or vertically on busbar, color green 0.05 Заказать
73744 8GS4034-3 alpha 400-zs n/pe terminal 16-pole, 2 x 25sqmm screw ter. 14 x 6sqmm plug-in terminal, horizontal install. or vertically on busbar, color blue/green 0.05 Заказать
120303 8GS4034-4 alpha 400-zs n/n terminal 16-pole, 2 x 25sqmm screw ter. 14 x 6sqmm plug-in terminal, horizontal install. or vertically on busbar, color blue 0.05 Заказать
123397 8US1921-2AA00 busbar adapter system terminals for 5mm busbar thickness 1,5-16mm2 0.1 Заказать
76894 8US1921-2AB00 busbar system, accessory for 40 and 60 mm system only for 5mm busbar thickness 4.6 Заказать
123398 8US1921-2AC00 busbar adapter system terminals for 5mm busbar thickness 16-120mm2 0.107 Заказать
123400 8US1921-2AD00 busbar adapter system terminals for 5mm busbar thickness 16-70mm2 0.072 Заказать
76896 8US1921-2BA00 busbar adapter system terminals for 10mm busbar thickness 1,5-16mm2 0.02 Заказать
123403 8US1921-2BB00 busbar adapter system terminals for 10mm busbar thickness 1,5-35mm2 0.04 Заказать
76897 8US1921-2BC00 busbar adapter system terminals for 10mm busbar thickness 16-120mm2 0.1 Заказать
76899 8US1921-2BD00 busbar adapter system terminals for 10mm busbar thickness 16-70q as well as for t- and double-t-profile 0.07 Заказать
;
