Взрывозащищенный интерфейс типа SIWAREX IS подходит для весоизмерительных модулей SIWAREX U, CS, MS, FTA, FTC, M и CF. Содержит 6 защитных барьеров и сертифицирован по ATEX и EN 5001U 2D/ II(2)G[EEx ib] IIC. Взрывозащищенный интерфейс монтируется вне взрывоопасной зоны. Размещается в распределительном шкафе, предпочтительно под весоизмерительной электроникой, крепится по стандарту EN 50 022 с помощью 35-мм несущей шины.
SIWAREX IS очень незначительно влияет на сигнал с измерительных ячеек и поэтому допускается к использованию с весами, требующими обязательной калибровки.
Подключение производится спереди с помощью двух штекеров на зажимах. Для PAL-подключение имеется отдельная винтовая клемма.
Взрывозащищенный интерфейс, тип SIWAREX IS | |
|---|---|
электрические цепи без собственной защиты | |
Питание весоизмерительных ячеек | |
Номинальное напряжение Un1 | Постоянный ток 10 В |
Допустимое напряжение на корпусе | 250 В переменного тока |
Внутреннее сопротивление измерительных ячеек | ≥ 87 Ω |
(общее) | < 4010 Ω |
Кабель датчика | |
Номинальное напряжение Un2 | Постоянный ток 10 В |
Допустимое напряжение на корпусе | 250 В переменного тока |
Линия передачи измеренных значений | |
Номинальное напряжение Un3 | 10 ... 40 мВ постоянного тока |
Допустимое напряжение на корпусе | 250 В переменного тока |
электрические цепи с собственной защитой | |
Питание весоизмерительных ячеек | |
Напряжение холостого хода U01 Напряжение против PAL | ≤ 13,2 В постоянного тока ≤ 6,6 В постоянного тока |
Ток короткого замыкания IK1 | ≤ 120 мA |
Кабель датчика | |
Напряжение холостого хода U02 Напряжение против PAL | ≤ 14,3 В постоянного тока ≤ 7,2 В постоянного тока |
Ток короткого замыкания IK2 | ≤ 25 мA |
Линия передачи измеренных значений | |
Напряжение холостого хода U03 Напряжение против PAL | ≤ 12,8 В постоянного тока ≤ 6,4 В постоянного тока |
Ток короткого замыкания IK3 | ≤ 54 мA |
Общая потребляемая мощность (при совместном включении электрических цепей) | |
Напряжение холостого хода U0 | ≤ 14,3 В постоянного тока |
Ток короткого замыкания IK | ≤ 199 мA |
Мощность PO | ≤ 1,835 Вт |
для газов группы II C | |
максимально допустимая внешняя емкостьCa3 | 500 нанофарад |
максимально допустимая внешняя индуктивностьLa | 0,15 мГн |
для газов группы II B | |
максимально допустимая внешняя емкостьCa3 | 2000 нанофарад |
максимально допустимая внешняя индуктивностьLa | 1 мГн |
Общие характеристики | |
Габариты корпуса | см. габаритный чертеж |
Вес | 500 г |
Сертификаты UL/CSA | в разработке |
Доп. температура окружающей среды | |
| -10 ... +60 °C (при вертикальном монтаже) |
| -10 ... +40 °C (при вертикальном монтаже) |
| -40 ... +85 °C |
Доп. относительная влажность воздуха | ≤ 95 % |
Степень защиты | IP20 |
Тип защиты от возгорания | Собственная защита "i" [EEx ib] II C по ATEX FM: в разработке |
Защитные барьеры ограничивают ток и напряжения в линиях питания, кабелях датчиков и линиях передачи сигналов измерительных ячеек, установленных на взрывоопасном участке.
Функциональный план

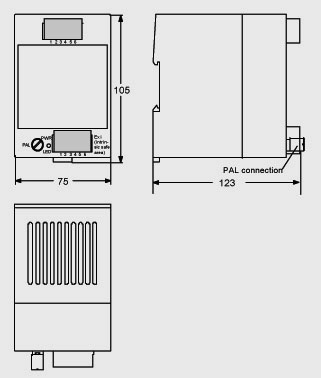

Взрывозащищенный интерфейс, тип SIWAREX IS, габариты
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 118238 | 7MH4702-8AF | кабель для siwarex p li2y 2x0,75st + 2x (2x0,34st) -cy, синий | 0.143 | Заказать |
| 71708 | 7MH4702-8AG | кабель для siwarex u, m, p,а li2y 2x0,75st + 2 (2x0,34st) cy, оранжевый | 0.142 | Заказать |
| 71712 | 7MH4710-5BA | siwarex взвеш.измерит.систем.промежут.бокс для безопасного соединения с нагрузочными ячейками, стандартная версия | 0.5 | Заказать |
| 118245 | 7MH4710-5CA | siwarex взвеш.измерит.систем.промежут.бокс для безопасного соединения с нагрузочными ячейками, версия для температурного класса т6 | 0.5 | Заказать |
