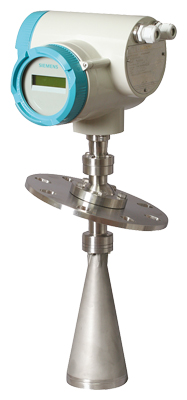

SITRANS LR460 - это 4-х проводный 24 ГГц FMCW радарный передатчик уровня с экстремальным отношением сигнала к шуму и улучшенной обработкой сигнала непрерывного измерения твердых веществ до 100 м. Это идеально для измерения в экстремальной запыленности.
SITRANS LR460 получает отличные результаты даже в течение условий экстремальной запыленности. Интегральный простой наводчик, встроенный в SITRANS LR460 позволяет оптимально устанавливать измерение твердых веществ.
Программа Process Intelligence встроенная в SITRANS LR460 имеет преимущественную обработку сигнала, используемая для надежных операций двух применений - простых и сложных твердых веществ.
SITRANS LR460 имеет прочный корпус, фланец и рупорную антенну. На него не влияют атмосферные и температурные условия внутри сосуда.
Опциональный колпачок пыли доступен для вязких твердых веществ. Опциональная воздушная продувка доступна для экстремальных применений.
Сохранение на месте программирования - простое использование Intrinsically Safe переносного программатора. SIMATIC PDM может быть использована для простого программирования с HART или PROFIBUS PA.
Свойства излучения в 24 ГГц и высокое соотношение сигнал-шум обеспечивают великолепное отражение, нечуствительное к диэлектрическим свойствам измеряемого вещества.
Принцип работы | |
|---|---|
Принцип измерения | FMCW радарное измерение уровня |
Частота | 24.2 .. 25.2 ГГц FMCW |
Диапазон измерения | 0.35 .. 100 м |
Выход |
|
Аналоговый выход(HART) |
|
| Оптически изолирован 4 .. 20 мA |
| Макс. 600 Ω |
| мA программированный сигнал как высокий, низкий и сжатый (LOE) |
Коммуникации | HART, опционально PROFIBUS PA |
Цифровой выход | Реле, NC или NO функции, мах. 50 В DC, мах. 200 мA, 5 W |
PROFIBUS PA протокол (незаконченный) | Прослойка 1 и 2, класс A, Profile 3.01 |
Исполнение (Связь условий согласно IEC 60770-1) |
|
| Больше 25 мм (1”) или 0.25% от объема |
| ≤ 10 мм (0.4”) |
Номинальные рабочие условия |
|
| -40 .. +65 °C |
| Внутри/снаружи |
| II |
| 4 |
Условия |
|
Диэлектрическая постоянная | ε > 1.4 |
Рабочий температурный диапазон | -40 .. +200 °C |
Давление в сосуде | 0.5 бар максимум |
Дизайн |
|
Ширина | Приб. 6.1 кг с 3” универсальным фланцем |
Материалы |
|
| Штампованный алюминий, painted |
| IP67/Type 4X/NEMA 4X/ Type 6/NEMA 6 |
| 2x M20x1.5 или ½" NPT |
Подключение к процессу |
|
| 3"/80 мм, 4"/100 мм, 6"/150 мм (с фланцем EN 1092-1, ASME B16.5, or JIS B2238 bolt pattern), 0.5 бар максимально |
Программирование |
|
В сущности Safe Siemens Milltronics переносной программатор | ИК передача |
| IS модель с ATEX II 1G EEx ia IIC T4, CSA/FM Class I, Div. 1, Groups A, B, C, D T6 @ Макс. окруж. температура +40 °C |
Переносной коммуникатор | HART коммуникатор 375 |
ПК | SIMATIC PDM |
Дисплей (local) | LCD дисплей для считывания и ввода информации |
Питание | 100 .. 230 В AC ± 15% (50/60 Гц), 6 W (12 VA) |
Сертификаты и допуски |
|
| CSAUS/C, CE, FM |
| European Radio (R&TTE), Industry Canada, FCC |
| CSA/FM Class II, Div. 1, Groups E, F and G, Class III ATEX II 1D, 1/2 D, 2D T85°C |
Дополнительное оборудование |
|
Пылезащитный колпачок | PTFE |
Воздушная очистка связи | 1/8” NPT |
Установка SITRANS LR460
Размеры SITRANS LR460
Соединения SITRANS LR460
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 117992 | 7MF4997-1DA | hart-модем с интерфесом rs232 для подключения измерительных датчиков с hart-протоколом к компьютеру | 0.1 | Заказать |
| 71484 | 7MF4997-1DB | hart-модем с usb-интерфесом для подключения измерительных датчиков с hart-протоколом к компьютеру | 0.1 | Заказать |
| 118607 | 7ML1930-1AP | кабельный ввод м20 х 1,5, металл | 0.25 | Заказать |
| 118608 | 7ML1930-1AQ | один металлический кабель, диапазон температур (-40c…+80'c), с подключением profibus pa | 0.25 | Заказать |
| 72093 | 7ML1930-1BL | пылезащита 3", lr460 | 0.25 | Заказать |
| 72094 | 7ML1930-1BM | пылезащита 4", lr460 | 0.27 | Заказать |
| 72268 | 7ML1998-5JM02 | инструкция по эксплуатации для sitrans lr 460, английский | 0.2 | Заказать |
| 118819 | 7ML1998-5JM32 | инструкция по эксплуатации для sitrans lr 460, немецкий | 0.2 | Заказать |
| 118882 | 7ML1998-5QW82 | инструкция по эксплуатации, sitrans lr250, быстрый запуск,atex | 0.28 | Заказать |
| 72348 | 7ML5426-.....-.... | sitrans lr 460 для сыпучих продуктов, 4-х проводный, 24 ghz fmcw радарный уровнемер, диапазон измерения до 100 m, для непрерывного измерения сыпучих продуктов с высоким запылением и сложными условиями процесса, в узких высоких силосах, идеальное решение для продуктов с высокой температурой 200 с | 12 | Заказать |
| 72392 | 7ML5830-2AJ | портативный программатор, искрозащищенный, is csa/fm/atex, profibus версия | 0.158 | Заказать |
| 124666 | A5E01087872 | 100 mm (4") horn extension kit, no purge | 1.1 | Заказать |
| 78219 | A5E01091262 | 200 mm (8") horn extension kit, no purge | 1.5 | Заказать |
| 124669 | A5E01091263 | 500 mm (16") horn extension kit, no purge | 3.25 | Заказать |
| 78220 | A5E01091264 | 1000 mm (32") horn extension kit, no purge | 5.75 | Заказать |
| 78331 | A5E01259467 | kit, 4"/100mm lr460 universal flange | 2 | Заказать |
| 78334 | A5E01261834 | kit, 6"/150mm lr460 universal flange | 3 | Заказать |
| 124758 | A5E01261836 | lr260/lr460 o-rings for easy aimer | 0.5 | Заказать |
| 124759 | A5E01261979 | kit,lr460,100mm horn extension with purge | 1 | Заказать |
| 124760 | A5E01261981 | kit,lr460,200mm (8") horn extension with purge | 2 | Заказать |
| 124778 | A5E01623511 | kit,lr460,horn 3",no purge, no emitter | 2 | Заказать |
| 124779 | A5E01623512 | kit,lr460, horn 4",no purge, no emitter | 2 | Заказать |
| 78350 | A5E01623513 | lr260/lr460,horn 3",with purge, no emitter | 2 | Заказать |
| 78351 | A5E01623514 | kit,lr260 / lr460, horn 4",with purge, no emitter, available with no pressure rating, 0.5 bar maximum | 2 | Заказать |
| 124791 | A5E02083905 | lr260/lr460, horn 2", no purge, no emitter, | 1.1 | Заказать |
| 124792 | A5E02083906 | lr260/lr460, horn 2", with purge, no emitter, | 2 | Заказать |
| 124793 | A5E02083914 | lr260/lr460 purge conversion, 2" horn | 2 | Заказать |
| 124794 | A5E02083915 | lr260/lr460 purge conversion, 3" horn | 2 | Заказать |
| 78367 | A5E02083916 | lr260/lr460 purge conversion, 4" horn | 2 | Заказать |
| 78371 | A5E02182085 | lr460 enclosure with board stack, hart communication, ac power, m20 cable inlet, approval option a, no process connection | 12 | Заказать |
| 78388 | A5E02212422 | lr460 enclosure with board stack, profibus pa communication, ac power, m20 cable inlet, approval option a, no process connection | 12 | Заказать |
| 124818 | A5E02212423 | lr460 enclosure with board stack, hart communication, ac power, npt cable inlet, approval option a, no process connection | 12 | Заказать |
| 78389 | A5E02212424 | lr460 enclosure with board stack, profibus pa communication, ac power, npt cable inlet, approval option a, no process connection | 12 | Заказать |
| 124819 | A5E02212425 | sitrans lr460 enclosure with board stack, hart communication, dc power, m20 cable inlet, approval option a, no process connection | 12 | Заказать |
| 78390 | A5E02212426 | sitrans lr460 enclosure with board stack, profibus pa communication, dc power, m20 cable inlet, approval option a, no process connection | 12 | Заказать |
| 124820 | A5E02212428 | sitrans lr460 enclosure with board stack, hart communication, dc power, npt cable inlet, approval option a, no process connection | 12 | Заказать |
| 78391 | A5E02212429 | sitrans lr460 enclosure with board stack, profibus pa communication, dc power, npt cable inlet, approval option a, no process connection | 12 | Заказать |
