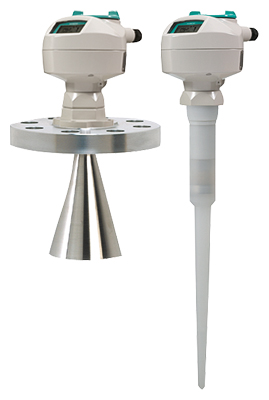

SITRANS LR 200 производства Siemens

Принцип измерения

Радарное измерение уровня

Частота измерения

5.8 ГГц (Северная Америка 6.3 ГГц)

Диапазон измерения

0.3 до 20 м (1.0 до 65 ft)

Выход

• Аналоговый выход

4 до 20 мА

• Точность

± 0.02 мА

• Полная компенсация

Пропорциональная или обратнопропорциональная

• Коммуникация

HART®

опция: PROFIBUS PA (Profile 3.0, Класс B)

• Failsafe (безопасный режим)

мА-сигнал, программируется на макс., мин., или удержание (при потере отражения)

Точность

• Интервал фильтрации

0.3 м

• Точность

± большее значение в 0,1 % от диапазона измерения или 10 мм

• Влияние внешней температуры

0.006% / K

• Воспроизводимость

± 5 мм

Рабочие условия

Условия монтажа

• Место монтажа

Внутри/снаружи

Внешние условия (корпус)

• Внешняя температура

-40 до +80 °C (-40 до +176 °F)

• Категория монтажа

I

• Степень загрязнения

4

Свойства материала

• Диэлектрическая постоянная ε_r

ε_r > 1.6  (если ε_r < 3, использовать трубную антенну или успокоительную трубу))

• Температура и давление резервуара

В зависимости от подключения к процессу

Конструктивные особенности

• Корпус

• Материал

Алюминий, порошковое полиэстровое покрытие

• Ввод кабеля

2 M20x1.5 или 2 x ½" NPT с адаптером

• Класс защиты

Тип 4X/NEMA 4X, Тип 6/NEMA 6, IP67

• Вес

< 2 кг (полипропиленовая стержневая антенна)

• Индикация (на приборе)

Многосегментная, алфавитно-цифровая ЖК-индикация с гистограммной шкалой (для уровня), четыре языка

• Антенна

• Материал

полипропиленовая стержневая антенна, герметичная, PTFE опция

• Размеры

стандарт 100 мм (4”) экран для монтажных штуцеров макс.

 100 мм (4”), или как опция экран 250 мм (10”)

• Опционные стержневые, рупорные и трубные антенны

см. Принадлежности SITRANS LR 200/LR 300

Подключение к процессу

• Подключение к процессу

1½” NPT, BSP, или G BS EN ISO 228-1 (полипропиленовая стержневая антенна)

• Фланец

Прочие подключения см. Принадлежности SITRANS LR 200/LR 300

Питание

4 до 20 мА/HART

• общие цели, Non-incendive, искробезопасность

ном. 24 V DC (макс. 30 V DC) при макс.. 550 Ом

• жароустойчивая, искробезопасность, взрывозащита

ном. 24 V DC (макс. 30 V DC) при макс. 250 Ом

PROFIBUS PA

• 10.5 мА
• per IEC 61158-2

Сертификаты и допуски

• Общий

CSA_US/C, CE, FM

• Морской

• Lloyd's Register of Shipping
• ABS Type Approval

• Радио

FCC, Industry Canada and European (R&TTE)

• Ex-зоны

• жароустойчивость (Европа)

ATEX II 1/2 G EEx dm ia IIC T4

• искробезопасная защита (Европа)

ATEX II 1/2 G EEx em ia IIC T4

• взрывозащита(США/Канада)

FM/CSA (барьер не требуется) T4, класс I, Div. 1, группы A, B, C, D; классы II, Div. 1, классы E, F, G; класс III,

• Искробезопасный (США)

FM (барьер не требуется) T5, класс I, Div. 2, классы A, B, C, D

• искробезопасная защита (Европа)

ATEX II 1 G EEx ia IIC T4

• искробезопасная защита (США/Канада)

FM/CSA (искробезопасный с подходящим барьером) T4, класс I, Div. 1, группы A, B, C, D; класс II, Div. 1, группы E, F, G; класс III

• искробезопасная защита (Австралия)

ANZEX Ex ia IIC T4 (Tamb=-40 to +80 °C) IP67

• искробезопасная защита (Международный)

IECEX TSA 04.0020X T4

Программирование

• Искробезопасный ручной программатор Siemens Milltronics

Инфракрасный приемник

• одобрения к переносному программатору

IS модель с ATEX EEx ia IIC T4, FM/CSA класс I, Div. 1, группы A, B, C, D

• переносной коммуникатор

HART®

• PC

SIMATIC PDM

• Индикация (на приборе)

многосегментная, алфавитно-цифровая ЖК-индикация с гистограммной шкалой (для уровня), четыре языка
