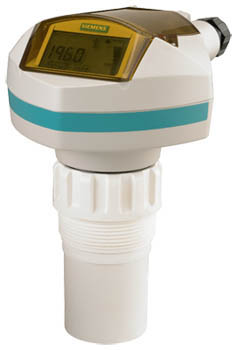

SITRANS Probe LU это 2-х проводный ультразвуковой преобразователь для измерения уровня и объема жидкостей в танках для хранения и простых рабочих резервуарах, а также для измерения расхода в открытых водоводах.
SITRANS Probe LU подходит для измерений уровня в водной промышленности и промышленности сточных вод и при хранении химикатов.
Диапазон измерения SITRANS Probe LU составляет 6 или 12 метров. Функция автом. подавления паразитного отражения для подавления помеховых отражений от неподвижных встроенных деталей, улучшенное отношение сигнал/шум и увеличенная точность в 0,15% от диапазона измерения или 6 мм обеспечивают высочайшую надежность Probe LU.
SITRANS Probe LU использует надежную обработку сигнала Sonic Intelligence® от Milltronics Probe. Кроме этого он объединяет в себе новейшие функции обработки отражения и самые современные микропроцессорные и коммуникационные технологии.
Для выполнения химических требований приложений поставляются сенсоры Probe LU из ETFE или PVDF. Для использования с изменяемой температурой материала и процесса Probe LU имеет встроенный температурный зонд для компенсации погрешности измерения при колебаниях температуры.
Принцип работы |
|
|---|---|
Принцип измерения | Ультразвуковое измерение уровня |
Типичное приложение | Измерение уровня в танках для хранения и простых рабочих резервуарах |
Входы |
|
Диапазон измерения |
|
| 0.25 до 6 м (10” до 20 ft) |
| 0.25 до 12 м (10” до 40 ft) |
Частота | 54 кГц |
Выходы |
|
мА |
|
| 4 до 20 мА |
| ± 0.02 мА |
| Пропорциональный и обратно пропорциональный |
Функции |
|
Разрешение | ≤ 3 мм (0.12”) |
Точность | ± большее значение в 0,15% от диапазона измерения или 6 мм (0.25”) |
Воспроизводимость | ≤ 3 мм (0.12”) |
Интервал нечувствительности | 0.25 м (10") |
Время актуализации при 4 мА ремя актуализации при 4 мА | ≤ 5 секунд |
Температурная компенсация | Встроена |
Рабочие условия |
|
|
|
| Внутри/снаружи |
| -40 до 80 °C (-5 до 176 °F) |
| Подходит для наружного монтажа |
| I |
| 4 |
|
|
| -40 до 85 °C (-5 до 185 °F) |
| Внешнее давление, атмосферное давление |
Конструктивные особенности |
|
Материал (корпус) | PBT (Polybutylene Terephthalate) |
Класс защиты | Тип 4X/NEMA 4X, Тип 6/NEMA 6/IP67/IP68 корпус |
Вес | 2.1 кг (4.6 lbs) |
Ввод кабеля | Кабельные резьбовые соединения 2 x M20x1.5 или резьба 2 x ½” NPT |
Ультразвуковой сенсор (2 options) (2 options) | ETFE (Ethylene Tetrafluoroethylene) или PVDF (Polyvinylidene Fluoride) |
Подключения к процессу |
|
| 2” NPT, BSP, или G/PF |
| 3” (80 мм) универсальный фланец |
| FMS 200 монтажный держатель или держатель пользователя |
Дисплей и программирование |
|
Интерфейс | HART: стандарт (встроен в аналоговый выход) |
Конфигурация | С Siemens SIMATIC PDM (PC) или ручным коммуникатором HART, или инфракрасным ручным программатором Siemens Milltronics |
Память | EEPROM энергонезависимая, батарея не требуется |
Программатор (опционная инфракрасная клавиатура) |
|
| ATEX II 1 G, EEx ia IIC T4 |
| -20 до 40 °C (-5 до 104 °F) |
| Запатентованный инфракрасный импульсный сигнал |
| 3 V литий-ионная батарея |
Питание |
|
Стандарт | Ном. DC 24 V с макс. 550 Ом; макс. DC 30 V 4 до 20 мА |
Допуски |
|
Общие указания | CSAUS/C, FM, CE |
Ex-зоны |
|
| ATEX II 1G EEx ia IIC T4 |
| FM Class 1, Div. 1, Groups A, B, C, D (необходим барьер); Class II, Div. 1, Groups E, F, G; Class III |
| CSA Class 1, Div. 1, Groups A, B, C, D (необходим барьер); Class II, Div. 1, Group G; Class III |
Установка SITRANS Probe LU
SITRANS Probe LU, фланцевый адаптер
SITRANS Probe LU с монтажным переходником
Размеры SITRANS Probe LU
SITRANS Probe LU, фланцевый адаптер
SITRANS Probe LU с монтажным переходником
Соединения SITRANS Probe LU
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 117992 | 7MF4997-1DA | hart-модем с интерфесом rs232 для подключения измерительных датчиков с hart-протоколом к компьютеру | 0.1 | Заказать |
| 71484 | 7MF4997-1DB | hart-модем с usb-интерфесом для подключения измерительных датчиков с hart-протоколом к компьютеру | 0.1 | Заказать |
| 118519 | 7ML1830-1BT | универсальный монтажный адаптер, 2 дюйма npt | 0.462 | Заказать |
| 72016 | 7ML1830-1BU | универсальный монтажный адаптер, 2 дюйма bsp | 0.48 | Заказать |
| 118532 | 7ML1830-1DQ | контргайка ,2"bsp,фланец (probe uls) | 0.075 | Заказать |
| 72026 | 7ML1830-1DT | контргайка,2"npt,fuer the probe | 0.072 | Заказать |
| 72045 | 7ML1830-1KB | крышка для probe lr/lu com, ultem, coded | 0.5 | Заказать |
| 118588 | 7ML1830-2AN | ручной программатор, допуск общего использования | 0.25 | Заказать |
| 118606 | 7ML1930-1AM | кабельный ввод м20 х 1,5, пластик | 0.2 | Заказать |
| 118607 | 7ML1930-1AP | кабельный ввод м20 х 1,5, металл | 0.25 | Заказать |
| 118608 | 7ML1930-1AQ | один металлический кабель, диапазон температур (-40c…+80'c), с подключением profibus pa | 0.25 | Заказать |
| 118805 | 7ML1998-5HT02 | инструкция по эксплуатации для sitrans probe lu,hart, английский | 0.2 | Заказать |
| 118806 | 7ML1998-5HT11 | инструкция по эксплуатации для sitrans probe lu,hart, французский | 0.2 | Заказать |
| 72260 | 7ML1998-5HT32 | инструкция по эксплуатации для sitrans probe lu, hart, немецкий, | 0.2 | Заказать |
| 118809 | 7ML1998-5JB02 | sitrans probe lu profibus, английский | 0.2 | Заказать |
| 118810 | 7ML1998-5JB32 | sitrans probe lu profibus, немецкий | 0.2 | Заказать |
| 118879 | 7ML1998-5QR81 | быстрый старт, много языков, sitrans probe lu | 0.28 | Заказать |
| 118880 | 7ML1998-5QV81 | быстрый старт на многих языках для sitrans probe lu profibus | 0.28 | Заказать |
| 72345 | 7ML5221-..... | sitrans probe lu: 2-х проводный ультразвуковой уровнемер для измерения уровня, объема жидкостей в танках хранения, в открытых каналах и в простых технологических емкостях. | 2.2 | Заказать |
| 118928 | 7ML5830-2AH | портативный программатор для sitrans lr300, взрывозащита eex ia | 0.35 | Заказать |
| 72392 | 7ML5830-2AJ | портативный программатор, искрозащищенный, is csa/fm/atex, profibus версия | 0.158 | Заказать |
