SITRANS FC200 производства Siemens

SITRANS FC200

SITRANS FC200 (диаметрами DN10, DN 15 и DN 25) массовый расходомер действующий по принципу Кориолиса , ориентированный на точное измерение расхода газов. Ультра компактный дизайн сенсора обеспечивает простую установку, замену и обслуживание прибора.

SITRANS FC200 разработан для измерения газов и может быть использован в следующих отраслях:

  • Наполнение газовых баллонов
  • CNG-диспенсеры
  • Измерение расхода газов
  • Мультипараметрическое измерение
  • Высокая точность измерения расхода газа
  • Использование в опасных зонах
  • Само-дренаж как при горизонтальной так и в вертикальной установке
  • Встроенный датчик температуры PT1000
  • Модуль SENSORPROM
  • Жесткая конструкция, обеспечивающая устойчивость к вибрациям трубопровода и температурному стрессу
  • Измерение под давлением до 350 бар
  • Ультра компактный сенсор
  • Измерение не зависят  от изменения температуры и давления

Размер датчика

DN 10

DN 15

DN 25

Массовый расходомер



Точность [% от расхода]

±0.5

Диапазон измерений

0 … 42 (0 … 1102.3)

0 … 200 (0 … 440.9)

0 … 500 (0 … 92.6)

Рабочая температура

350 (5076)

350 (5076)

214 (3104)

Степень защиты

IP66/IP68 (EN 60529)

Материал



Материал трубы

Hastelloy C22

Материал  корпуса

1.4404/1.4571 (304)

Подключения к процессу

VCO ¾ … 1“

NPT ¼ … 1½“

Взрывозащиты Ex

II 1/2 G Ex ia IIC T5-T4

Вес

n/a

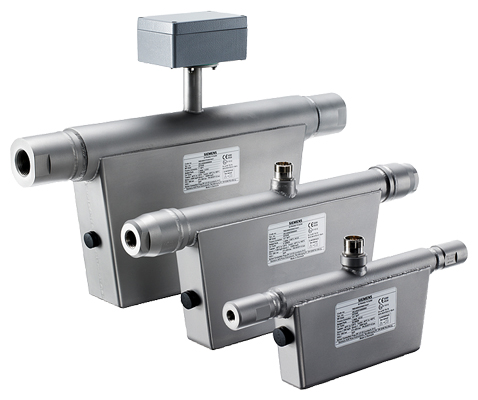

SITRANS FC200 доступен в следующих исполнениях DN 10, DN 15 и DN 25.

Чувствительная часть сенсора состоит из 2-х параллельных измерительных трубок, приваренных непосредственно к разделителю потока   для упрощенияч монтажа прибра и значительно снижающих эффект внешних вибраций. Разделители потока приварены непосредственно к корпусу сенсора и работают как мфильтры механической очистки.

Части контактирующие со средой выполнены из Hastelloy C22, в то время как корпус прибора выполнен из нержавеющей стали  W 1.4301 (AISI 304) и имеет уровень защиты IP66/IP68.

Одна пластиковая черная заглушка на одной стороны сенсора  DN 10 и на обоих сторонах сенсораand DN 15 и DN 25 разработана для устранения влияние избыточного давления.

Потери давления как функция емкости CNG диспенсера с давлением 200 bar (2900 psi) и внешней температурой 20°C (68°F).

Принцип измерения расхода основан на принципе Кориолиса.

Комплект расходомера включает сенсор (SITRANS FC200) и преобразователь SITRANS F C MASS 6000 или SIFLOW FC070.

Сенсор поставляется с установленным модулем SENSORPROM содержащим информацию относительно данных о калибровке , идентификации прибора, и заводских установок. Доступны дополнительные протоколы связи.



Рекомендации по установке

Siemens Flow Instruments рекомендует устанавливать приборы следующим образом:

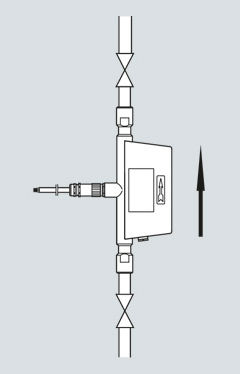

Вертикальная устьановка с направлением потока вверх

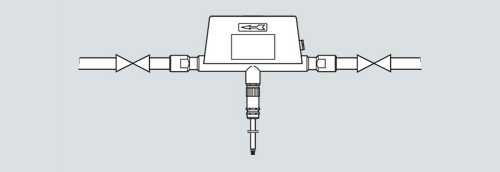

Горизонтальная установка струбками вверх

Горизонтальная установка трубками вбок

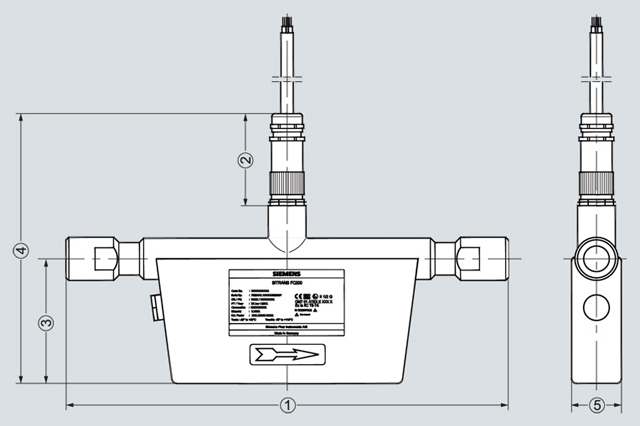

мм (дюймы)

DN 10

DN 15

DN 25

(1)

390 (15.35)

396 (15.59)

520 (20.47)

(4)







До 100 °C (212 °F)

204 (8.03)

253 (9.96)

305 (12.01)

До 125 °C (257 °F)

304 (11.97)

353 (13.9)

405 (15.94)

(3)

100 (3.94)

148 (5.83)

200 (7.87)

(5)

40 (1.57)

48 (1.89)

74 (2.91)




  • Описание : mass 2100 cable blue with plug, 5m
  • Вес (кг) : 0.956
Код Заказной номер Заказать
126280 FDK:083H3015 Заказать
;
