MASS 6000 сконструирован согласно новейшим разработкам в цифровой обработке сигналов и рассчитан на высокую производительность, быстрый отклик, быстрое дозирование, высокую помехоустойчивоть к шумам процесса, простой монтаж, ввод в эксплуатацию и обслуживание.
Преобразователь сигналов MASS 6000 обеспечивает точные мультипараметрические измерения : массового расхода, бъемного расхода, плотности, температуры и фракций.

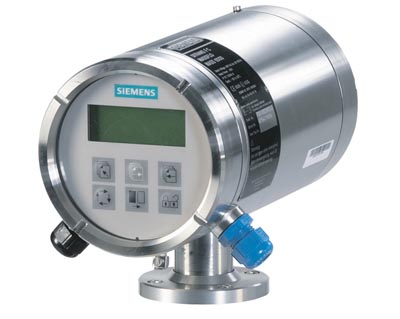

Преобразователь сигналов MASS 6000 Exd изготовлен из нерж. стали (AISI 316L) и может использоваться при сложных условиях монтажа и опасных приложениях в технологической промышленности и химической промышленности. Проверенный материал корпуса обеспечивает небольшие затраты для пользователя и длительный срок службы. Измерительный преобразовател Exd в компактной версии может размешаться на всех преобразователях расхода типа MASS 2100 DI 3 до DI 40, а в раздельной версии - использоваться для всех типов MASS 2100.
Массовые расходомеры SITRANS F C MASSFLO могут использовать для решения любых задач в технологической промышленности, для которых необходимо точное измерение расхода. Расходомер может использоваться для измерения жидкостей и газов.
Преобразователь сигналов MASS 6000 Exd преимущественно используется в следующих отраслях:
Преобразователь сигналов | |
|---|---|
Измерение | Массовый расход[кг/сек (lb/мин)], объемный расход [л/сек (gpm)], Фракция [%], °Brix, плотность [кг/м3, lb/ft3], температура [°C (°F)] |
Токовый выход | Классификация Ex ia, как опция в качестве активного или пассивного выхода, пассивный режим установлен стандартно |
| 0 ... 20 mA или 4 ... 20 mA |
| < 350 Ω |
| 0.1 ... 30 сек, устанавливаемая |
Параметрические значения тока (соединения: 31-32) |
|
Активный режим | Uo = 24 V, Io = 82 mA, Po = 0.5 W, Co = 125 nF, Lo = 2.5 mH |
Пассивный режим (макс. вход от внешнего барьера) | Ui = 30 V, Ii = 100 mA, Pi = 0.75 W, Ci = 52 nF, Li = 100 μH |
Цифровой выход |
|
| 0 ... 10 kHz, 50% скважности |
| 0.1 ... 30сек, устанавливаемая |
| 6 ... 30 V DC, макс. 110 mA, 1 KΩ ≤ Rload ≤ 10 KΩ |
Параметрические значения выхода (соединения: 56-57-58) |
|
Активный режим | не доступен |
Пассивный режим (макс. вход от внешнего барьера) | Ui = 30 V, Ii = 100 mAa, Pi = 0.75 W, Ci = 52 nF, Li = 100 μH |
Реле (соединения: 44-45-46) |
|
| реле переключения |
| 30 V / 100 mA |
| уровень ошибки, номер ошибки, предельное значение, направление |
| Ui = 30 V, Ii = 100 mA, Pi = 0.75 W, Ci = 0 nF, Li = 0 mH |
Цифровой вход (соединенияs: 77-78) | 11 ... 30 V DC (Ri = 13.6 KΩ |
| предварительный выбор Старт/Стоп/Дальше, установка нулевой точки, сброс счетчика 1/2, управление выходом, замораживание выхода |
| Ui = 30 V, Ii = 3.45 mA, Pi = 0.10 W, Ci = 0 nF, Li = 0 mH |
Гальваническая развязка | Все входы и выходы гальванически разделены, изоляционное напряжение 500 V |
Отсечка малого расхода |
|
| 0 ... 9.9% от макс. расхода |
| сенсор определения опорожнения |
| 0 ... 2.9 гр/см3 |
Счётчик | Два 8-значных счетчика для расхода вперед/назад/нетто |
Индикация |
|
Установка нулевой точки | Вручную через клавиатуру или дистанционно через цифровой вход |
Внешняя температура |
|
| -20 ... +50°C (-4 ... +122 °F) |
| -40 ... +70°C (-4 ... +158 °F) (влажность макс. 95%) |
Коммуникация | подготовлен для опционных доп модулей с сертификатом для Ex-использования |
HART (соединения: 91-92) |
|
Активный режим | Uo = 6.88 V, Io = 330 mA, Po = 0.57 W, Co = 20 nF, Lo = 100 μH |
Пассивный режим (макс. выход от внешнего барьера) | Ui = 10 V, Ii = 200 mA, Pi = 0.5 W, Ci = 0 nF, Li = 0 μH |
PROFIBUS PA (соединения: 95-96) |
|
Активный режим | не доступен |
Пассивный режим | Ui = 17.5 V, Ii = 380 mA, Pi = 5.32 W, Ci = 5 nF, Li = 10 μH |
Корпус |
|
| нерж.сталь AISI 316 W1.4435 |
|
|
| 18 ... 1000 Гц любая, 1.14 G гр эффективная во всех направлениях, по IEC 68-2-36, кривая E |
Напряжение питания |
|
24 V AC |
|
| 20 ... 30 V AC |
| 6 VA IN = 250 mA, IST = 2 A (30 мсек) |
| Предусмотреть питание от безопасного трансформатора. Макс. поперечное сечение кабеля 1,5 мм2 |
24 V DC |
|
| 18 ... 30 V DC |
| 6 VA IN = 250 mA, IST = 2 A (30 мсек) |
| Предусмотреть питание от безопасного трансформатора. Макс. поперечное сечение кабеля 1,5 мм2 |
Параметры ЭМС |
|
| EN 50081-1 (лёгкая промышленность) |
| EN 50082-2 (промышленность) |
NAMUR | В пределах ограничений по "Общим требованиям" с критериями ошибки A по NE 21 |
Ex допуск | EEx de [ia/ib] IIC T6, DEMKO 03 ATEX 13253X |
Температурный класс: | Температура жидкости процесса: |
|
|
|
|
|
|
|
|
Преобразователь сигналов размещен в компактном корпусе Exd из нерж. стали, который при компактном монтаже крепится к преобразователям расхода серии MASS 2100 DI 3 до DI 40, а при раздельном монтаже может использоваться для всей серии преобразователей расхода.
MASS 6000 Exd в стандартной версии поставляется с 1 токовым выходом, 1 частотным/импульсным и 1 релейным выходом и может быть укомплектован всеми доп. модулями для шинной коммуникации.
Доступны следующие функции:
MASS 6000 Exd компактная версия
Диаметр измерительного датчика | L3 | H5 | H6 | H5 + H6 |
|---|---|---|---|---|
3 (1/8) | 75 (2.95) | 82 (3.23) | 307 (12.1) | 389 (15.32) |
6 (¼) | 62 (2.44) | 72 (2.83) | 317 (12.48) | 389 (15.32) |
15 (½) | 75 (2.95) | 87 (3.43) | 328 (12.91) | 414 (16.30) |
25 (1) | 75 (2.95) | 173 (6.81) | 332 (13.07) | 504 (19.84) |
40 (1½) | 75 (2.95) | 227 (8.94) | 332 (13.07) | 558 (21.97) |
MASS 6000 Exd раздельная версия
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 71343 | 7ME411.-.....-.... | преобразователь массового расходомера mass 6000 | 1 | Заказать |
| 78445 | A5E02318728 | sitrans f foundation fieldbus h1 comm module op instr en | 0.02 | Заказать |
| 78502 | A5E02488856 | sitrans f foundation fieldbus h1 comm module op instr de | 0.02 | Заказать |
| 78510 | A5E02512169 | sitrans f foundation fieldbus h1 comm module op instr fr | 0.37 | Заказать |
| 78511 | A5E02512177 | sitrans f foundation fieldbus h1 comm module op instr es | 0.37 | Заказать |
| 78618 | A5E03089708 | sitrans f hart comm module op instr en | 0.02 | Заказать |
| 79936 | FDK:085U0236 | add-on module profibus pa profile 3. | 0.1 | Заказать |
