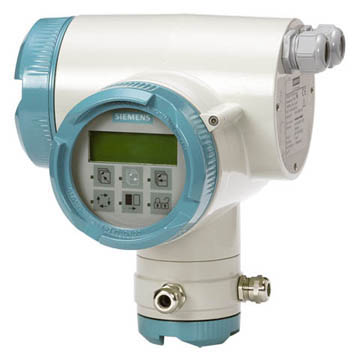

Преобразователь сигнала MAGFLO MAG 6000 I/6000 Industry/Ex d производства Siemens

Принцип измерения

магнитно-индуктивный с пульсирующим постоянным полем

Пустая труба

определение опорожнения трубы
(отдельном монтаже необходим специальный кабель)

Установка нулевой точки

а томатически

Частота возбуждения

Размер измерительного датчика зависит от пульсирующего тока (125 мА )

Полное входное сопротивление электродов

> 1 x 1014 Ω

Вход

Цифровой
вход

DC 11 ... 30 V, Ri = 4.4 kΩ

• время активации

50 мсек

• ток

I_{DC 11 V} = 2.5 mA, I_{DC 30 V} = 7 mA

Выход

Выход тока

• диапазон сигнала

0 ... 20 mA or 4 ... 20 mA

• нагрузка

< 800 Ω

Цифровой выход

• частота

0 … 10 kHz, 50% нагрузочный цикл (одно/двунаправленный )

• постоянная времени

0.1 … 30 сек , настраиваемая

• импульс (активный) (не Ex-версия )

DC 24 V, 30 mA, 1 kΩ ≤ R_i ≤ 10 kΩ, защита от короткого замыкания (от расходомера)

• импульс (пассивный)

DC 3 … 30 V, макс 110 mA (30 mA Ex-версия), 200 Ω ≤ Ri ≤ 10 kΩ (от подключенного прибора)

• постоянная времени

0.1 … 30 сек., настраиваемая

Релейный выход

• постоянная времени

реле переключения, как выход тока

• нагрузка

AC 42 V/2 A, DC 24 V/1 A

Отключение при слишком низком
расходе

0 … 9.9% от макс . расхода

Гальваническое разделение

Все входы и выходы имеют
гальваническое разделение

Макс. погрешность измерения

• MAG 6000

0.25% от измеренного значения

Рабочие
условия

Окружающая температура

• работы

-20 … +60 °C (-4 … +140 °F)

• хранение

-40 … +70 °C (-40 … +185 °F)

Вибропрочность

18 … 1000 Гц любая, 3,17 гр эффективная, синусоидальная во всех направлениях по IEC 68-2-36

Класс защиты

IP67/NEMA 4X по IEC 529 и DIN 40050 (1 mH 2 O 30 мин.)

Характеристика ЭМС

EN 61326

Элементы индикации и управления

Счетчики

Два 8-значных счетчика для расхода вперед, нетто и назад

Индикация

Фоновая подсветка с алфавитно-цифровым текстом, 3 x 20 знаков для индикации скорости расхода, подсчитанных значений, установок и ошибок. Обратный расход индицируется через знак минус.

Клавиатура

Емкостная пленочная клавиатура с индикацией через СИД или квитированием

Постоянная времени

постоянная времени как постоянная времени выхода тока

Конструкция

Материал корпуса

алюминиевое литье под давлением окрашенный

• монтаж на стену

держатель для монтажа на стену для раздельной версии входит в объем поставки

Габаритные чертежи

см. габаритные чертежи

Вес

см. габаритные чертежи

Питание

• AC 115 … 230 V +10%/-15%, 50 … 60 Hz VA 8
• DC 18 … 30 V, 8 W

Расход тока

• AC 230 V: 8 VA
• DC 24 V: 6 W, IN = 300 mA, IST = 8 A (30 мсек)

Сертификаты и допуски

Ex-версия

CE, C-Tick; FM-Klasse 1, div 2 (зависимо)

SIRA 03 ATEX 1503X,
EEx d e [ia]ia [ib]ib IIBT6

Коммуникация

Ex-версия

HART,  MODBUS RTU/RS 485, PROFIBUS DP, CANopen и
DeviceNet как доп. модули
HART, PROFIBUS PA доступны как конструкции со строенной
версией
