Фланцевый термометр сопротивления с соединительной головкой и меньшим временем перехода (similar to picture)
Фланцевый термометр сопротивления с соединительной головкой и меньшим временем перехода может монтироваться в резервуары и трубопроводы; он подходит для диапазона температур от -50 до +600 °C (от -58 до +1112 °F). Чувствительный элемент поставляет также и со встроенным измерительным преобразователем температуры.
Фланцевый термометр сопротивления с соединительной головкой и меньшим временем перехода | |
|---|---|
Защитная трубка |
|
| 3, DIN 43772; цилиндрическая, ∅ 12 мм, (0.1 дюймов), толщина стенки 2,5 мм, сужение к острию; острие на 47 мм длины цилиндрическое, ∅ 9 мм, толщина стенки 1,5 мм |
| X 6 CrNiMoTi 17 122, материал Ном. 1.4571 |
| До 40 бар (580 psi) (доп. нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772) |
Фланец | Номинальный диаметр DN 25, номинальное давление PN 40(ASME по заказу) |
Измерительная вставка | Сменная, со вставной измерительной трубкой (∅ 6 мм (0.24 дюймов) из нерж. стали; соединительный цоколь с прижимными пружинами |
Время перехода (по VDI/VDE 3 522) (по VDI/VDE 3 522) |
|
| t0.5 = 22 сек, t0.9 = 66 сек |
| t0.5 = 2.1 мин, t0.9 = 6.5 мин |
Взрывозащита | II 1/2G EEx ia IIC T4/T6 |

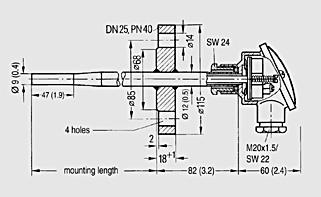

Фланцевый термометр сопротивления с меньшим временем перехода с соединительной головкой, размеры в мм (дюймах)
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 70930 | 7MC1041-1AA0. | термометр сопротивления с крепежным фланцем с малым временем измерения встраиваемая длина 225mm, до 600 градусов материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 1.5 | Заказать |
| 117392 | 7MC1041-1AB0. | термометр сопротивления с крепежным фланцем с малым временем измерения встраиваемая длина 225mm, до 600 градусов материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 1.6 | Заказать |
| 117393 | 7MC1041-1EA0. | термометр сопротивления с крепежным фланцем с малым временем измерения с взрывозащитой встраиваемая длина 225mm, до 600 градусов материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 1.5 | Заказать |
| 70931 | 7MC1041-1EB0. | термометр сопротивления с крепежным фланцем с малым временем измерения с взрывозащитой встраиваемая длина 225mm, до 600 градусов материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 1.6 | Заказать |
| 70932 | 7MC1041-2AA0. | термометр сопротивления с крепежным фланцем с малым временем измерения встраиваемая длина 285mm, до 600 градусов материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 1.5 | Заказать |
| 70933 | 7MC1041-2AB0. | термометр сопротивления с крепежным фланцем с малым временем измерения встраиваемая длина 285mm, до 600 градусов материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 1.6 | Заказать |
| 117394 | 7MC1041-2EA0. | термометр сопротивления с крепежным фланцем с малым временем измерения с взрывозащитой встраиваемая длина 285mm, до 600 градусов материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 1.5 | Заказать |
| 117395 | 7MC1041-2EB0. | термометр сопротивления с крепежным фланцем с малым временем измерения с взрывозащитой встраиваемая длина 285mm, до 600 градусов материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 1.6 | Заказать |
| 70934 | 7MC1041-3AA0. | термометр сопротивления с крепежным фланцем с малым временем измерения встраиваемая длина 345mm, до 600 градусов материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 1.5 | Заказать |
| 70935 | 7MC1041-3AB0. | термометр сопротивления с крепежным фланцем с малым временем измерения встраиваемая длина 345mm, до 600 градусов материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 1.6 | Заказать |
| 70936 | 7MC1041-3EA0. | термометр сопротивления с крепежным фланцем с малым временем измерения с взрывозащитой встраиваемая длина 345mm, до 600 градусов материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 1.5 | Заказать |
| 70937 | 7MC1041-3EB0. | термометр сопротивления с крепежным фланцем с малым временем измерения с взрывозащитой встраиваемая длина 345mm, до 600 градусов материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 1.6 | Заказать |
