Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой и консолью подходит для диапазона температур от -50 до +600 °C (от -58 до +1112 °F) и может поставляться также со встроенным измерительным преобразователем температуры.
Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой и консолью | |
|---|---|
Конструкция | По DIN 43765: Ввинчивающийся термометр |
Защитная трубка |
|
| Как 2G, DIN 43772; цилиндрическая, ∅ 9 мм, (0.35 дюймов), толщина стенки 1 мм (0.04 дюймов) |
| До 20 бар (290.1 psi) (дополнительная нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772) |
Ввинчивающаяся цапфа | G½; подходит уплотнительное кольцо 21 x 26, как форма C или D, DIN 7603 |
Измерительная вставка | Сменная, со вставной измерительной трубкой (∅ 6 мм (0.24 дуймов)из нерж. стали; соединительный цоколь с прижимными пружинами |
Время перехода (по VDI/VDE 3 522) |
|
| t0.5 = 25 сек, t0.9 = 75 сек |
| t0.5 = 2 мин, t0.9 = 6.3 мин |
Взрывозащита | II 1/2G EEx ia IIC T4/T6 |

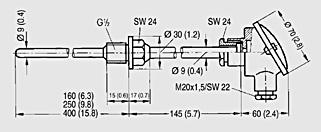

Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой и консолью, размеры в мм (дуймах)
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 70883 | 7MC1007-5DA1. | термосопротивление с резьбой для низкого давления с цапфой, встраиваемая длина 160mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.5 | Заказать |
| 70884 | 7MC1007-5DB1. | термосопротивление с резьбой для низкого давления с цапфой ,встраиваемая длина 160mm материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 0.5 | Заказать |
| 70885 | 7MC1007-5DE1. | термосопротивление с резьбой для низкого давления с взрывозащитой с цапфой ,встраиваемая длина 160mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.5 | Заказать |
| 70886 | 7MC1007-5DF1. | термосопротивление с резьбой для низкого давления с взрывозащитой с цапфой g1/2, встраиваемая длина 160mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.9 | Заказать |
| 70887 | 7MC1007-6DA1. | термосопротивление с резьбой для низкого давления с цапфой, встраиваемая длина 250mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.65 | Заказать |
| 117365 | 7MC1007-6DB1. | термосопротивление с резьбой для низкого давления с цапфой, встраиваемая длина 250mm, материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 0.65 | Заказать |
| 117366 | 7MC1007-6DE1. | термосопротивление с резьбой для низкого давления с взрывозащитой с цапфой, встраиваемая длина 250mm, материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.9 | Заказать |
| 70888 | 7MC1007-6DF1. | термосопротивление с резьбой для низкого давления с взрывозащитой с цапфой, встраиваемая длина 250mm, материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 1 | Заказать |
| 70889 | 7MC1007-7DA1. | термосопротивление с резьбой для низкого давления с цапфой, встраиваемая длина 400mm, материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 1 | Заказать |
| 70890 | 7MC1007-7DB1. | термосопротивление с резьбой для низкого давления с цапфой, встраиваемая длина 400mm, материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 1 | Заказать |
| 70891 | 7MC1007-7DE1. | термосопротивление с резьбой для низкого давления с взрывозащитой с цапфой, встраиваемая длина 400mm, материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 1.1 | Заказать |
| 70892 | 7MC1007-7DF1. | термосопротивление с резьбой для низкого давления с взрывозащитой с цапфой, встраиваемая длина 400mm, материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 1.1 | Заказать |
