Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой (без консоли) подходит для диапазона температур от -50 до +400 °C (от -58 до +752 °F) и может поставляться также со встроенным измерительным преобразователем температуры.
Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой, (без консоли) | |
|---|---|
Конструкция | По DIN 43765: ввинчивающийся термометр |
Защитная трубка |
|
| Как 2G, DIN 43772; цилиндрическая, ∅ 9 мм, (0.35 дюймов), толщина стенки 1 мм (0.04 дюймов) |
| До 20 бар (290.1 psi) (доп. нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772) |
Ввинчивающаяся цапфа | G½; подходит уплотнительное кольцо 21 x 26, как форма C или D, DIN 7603 |
Измерительная вставка | Сменная, со вставной измерительной трубкой (∅ 6 мм (0.24 дюймов) из нерж. стали; соединительный цоколь с прижимными пружинами |
Время перехода (по VDI/VDE 3 522) |
|
| t0.5 = 25 сек, t0.9 = 75 сек |
| t0.5 = 2 мин, t0.9 = 6.3 мин |
Взрывозащита | II 1/2G EEx ia IIC T4/T6 |

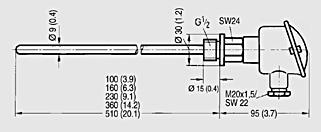

Ввинчивающийся термометр сопротивления низкого давления с соединительной головкой, без консоли, размеры в мм (дюймах)
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 117357 | 7MC1006-1DA1. | термосопротивление с резьбой для низкого давления ,встраиваемая длина 100mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.6 | Заказать |
| 117358 | 7MC1006-1DB1. | термосопротивление с резьбой для низкого давления ,встраиваемая длина 100mm материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 0.6 | Заказать |
| 117359 | 7MC1006-1DE1. | термосопротивление с резьбой для низкого давления с взрывозащитой , встраиваемая длина 100mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.6 | Заказать |
| 70869 | 7MC1006-1DF1. | термосопротивление с резьбой для низкого давления с взрывозащитой , встраиваемая длина 100mm материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 0.6 | Заказать |
| 70870 | 7MC1006-2DA1. | термосопротивление с резьбой для низкого давления ,встраиваемая длина 160mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.3 | Заказать |
| 70871 | 7MC1006-2DB1. | термосопротивление с резьбой для низкого давления, встраиваемая длина 160mm материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 0.7 | Заказать |
| 117360 | 7MC1006-2DE1. | термосопротивление с резьбой для низкого давления с взрывозащитой , встраиваемая длина 160mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.7 | Заказать |
| 70872 | 7MC1006-2DF1. | термосопротивление с резьбой для низкого давления с взрывозащитой , встраиваемая длина 160mm материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 0.7 | Заказать |
| 70873 | 7MC1006-3DA1. | термосопротивление с резьбой для низкого давления , встраиваемая длина 230mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.8 | Заказать |
| 117361 | 7MC1006-3DB1. | термосопротивление с резьбой для низкого давления, встраиваемая длина 230mm материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 0.8 | Заказать |
| 70874 | 7MC1006-3DE1. | термосопротивление с резьбой для низкого давления с взрывозащитой, встраиваемая длина 230mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.8 | Заказать |
| 70875 | 7MC1006-3DF1. | термосопротивление с резьбой для низкого давления с взрывозащитой, встраиваемая длина 230mm материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 0.8 | Заказать |
| 117362 | 7MC1006-4DA1. | термосопротивление с резьбой для низкого давления, встраиваемая длина 360mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.9 | Заказать |
| 70876 | 7MC1006-4DB1. | термосопротивление с резьбой для низкого давления, встраиваемая длина 360mm материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 0.9 | Заказать |
| 70877 | 7MC1006-4DE1. | термосопротивление с резьбой для низкого давления с взрывозащитой, встраиваемая длина 360mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 0.9 | Заказать |
| 70878 | 7MC1006-4DF1. | термосопротивление с резьбой для низкого давления с взрывозащитой , встраиваемая длина 360mm материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 0.9 | Заказать |
| 117363 | 7MC1006-5DA1. | термосопротивление с резьбой для низкого давления, встраиваемая длина 510mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 1 | Заказать |
| 117364 | 7MC1006-5DB1. | термосопротивление с резьбой для низкого давления, встраиваемая длина 510mm материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 1 | Заказать |
| 70879 | 7MC1006-5DE1. | термосопротивление с резьбой для низкого давления с взрывозащитой, встраиваемая длина 510mm материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе | 1.1 | Заказать |
| 70880 | 7MC1006-5DF1. | термосопротивление с резьбой для низкого давления с взрывозащитой, встраиваемая длина 510mm материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе | 1.01 | Заказать |
