Программное обеспечение Route Control производства Siemens

Программное обеспечение Route Control

Программное обеспечение SIMATIC Route Control software для  SIMATIC PCS 7 BOX 416/LAB, одиночная станция, сервер и клиент

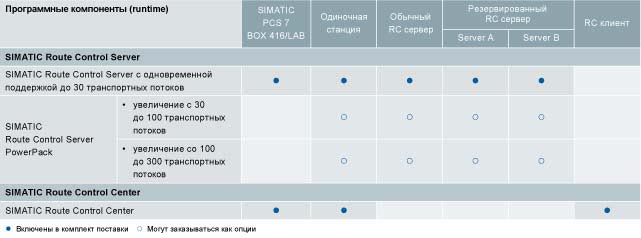

Программный пакет Route Control построен так, что он может гибко адаптироваться к установкам различной сложности и архитектуры. В его состав входят следующие компоненты::

  • Route Control Engineering (компонент SIMATIC PCS 7 Engineering System)
  • Route Control Server
  • Route Control Center (RCC)

Пакет SIMATIC Route Control очень тесно работает с операторской систeмой, таким образом, что в случае установки небольшой мощности возможна установка пакетов Route Control Center и Route Control Server на том же компьютере, где установлено и работает программное обеспечение одиночной станции, SIMATIC PCS 7 BOX 416, SIMATIC PCS 7 LAB (до 30 одновременно выполняемых маршрутов). Данные для заказа программного обеспечения OS, Вы можете найти в главе "Операторские системы"

В случае многопользовательской структуры, совместное использование аппаратного обеспечения пакетами Route Control Server, Batch Server и OS Server также возможно. Однако, надежность и производительность будут лучше, если они установлены на раздельные персональные компьютеры.

Стандартный программный пакет Route Control Server подходит для приложений с количеством до 30 одновременно обрабатываемых путей. В дальнейшем, пакет может быть расширен до 100 или 300 путей посредством опций расширения.

Route Control Client представляется посредством Route Control Center (RCC). RCC может быть установлен на любой OS или Batch клиент или отдельную клиентскую станцию.

Route Control Server

Route Control Server предоставляет RC клиентам всю необходимую инфорамцию и переносит команды с них в системы автоматизации. Когда с клиента производится запрос на исполнение транспортного пути, эта задача динамически компилируется на сервере для формирования полного пути из различных возможных частей , который были сконфигурированы в системе автоматизации на базе узловых параметров (источника, назначения, промежуточных положений) и специальных параметров (тип материала, тип функции и тд). Изменения в конфигурации восприниматся немедленно в зависимости от подходящего траспортнго пути.

Route Control Center

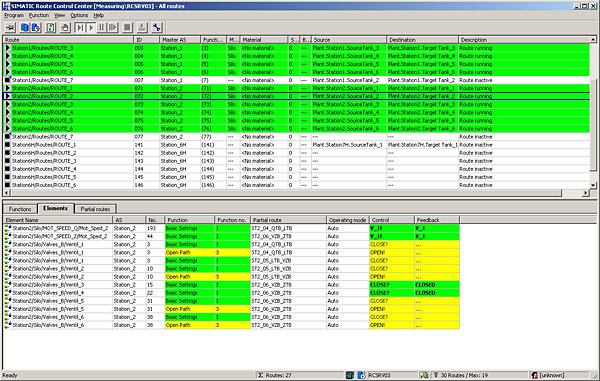

Route Control Center (RCC)

RCC может быть вызван как из панели отображения блока, так и из стартового меню. В окне отображаются все данные относящиеся к траспортным путям и информация об ошибках.

Ключевые функции:

  • Обзор всех RC элементов и их деталировка
  • Управление выбранным транспортным путем:
    • Выбор режима управления: Ручной/автоматический
    • Запросы, старт, стоп, продолжение или прекращение транспортировки в ручном режиме
    • Установка/модификация запрашиваемых параметров (источник, приемник, промежуточные точки), а также основных совойств (ID функции, ID материала и "игнорирование ошибок") в ручном режим
    • Активация/деактивация функциональной последовательности в ручном режиме
  • Диагностика ошибок траспортного пути, вызванных блокировками RC элементов, запретом части пути, несогласованностью исполнительных механизмов или другое
  • Контроль текущего траспортного пути, посредством графической и текстовой информации, детальный анализ обратных связей от RC и другое.
  • Функции сервера: выбор RC сервера, отображение его статуса, обновление информации с него.
  • Отображение имени зарегестрированного пользователя.
  • Определение параметров маршрута (источник, приемник, материал,ID функции и пр.), загрузка и сохранение этих параметров с именами
  • Переключение между  "AS обслуживаниии" и "AS в работе"
  • Вес (кг) : 0.1
Код Заказной номер Описание Заказать
63075 6ES7658-7EX17-0YB5 simatic pcs7, по simatic route control control center v7.1 плавающая лицензия на 1 пользователя, исполняемое по, без по и документации, лицензия на usb-накопителе, class a, 6 языков (g, e, f, i, s, c), работа под ос xpprof/ winsrv2003, целевое апп. обесп. Заказать
63076 6ES7658-7FA17-0YB0 simatic pcs7, по simatic route control server v7.1 (30 маршрутов) одиночная лицензия на 1 установку, исполняемое по, без по и документации, лицензия на usb-накопителе, class a, 6 языков (g, e, f, i, s, c), работа под ос xpprof/ winsrv2003, целевое апп. об Заказать
111052 6ES7658-7FB17-0YD0 simatic pcs7, расширение возможностей simatic route control server v7.1 - с 30 до 100 маршрутов, одиночная лицензия на 1 установку, исполняемое по, без по и документации, лицензия на usb-накопителе, class a, 6 языков (g, e, f, i, s, c), работа под ос xppr Заказать
63079 6ES7658-7FC17-0YD0 simatic pcs7, расширение возможностей simatic route control server v7.1 - с 100 до 300 маршрутов, одиночная лицензия на 1 установку, исполняемое по, без по и документации, лицензия на usb-накопителе, class a, 6 языков (g, e, f, i, s, c), работа под ос xpp Заказать
;
