Техника безопасности SIGUARD производства Siemens

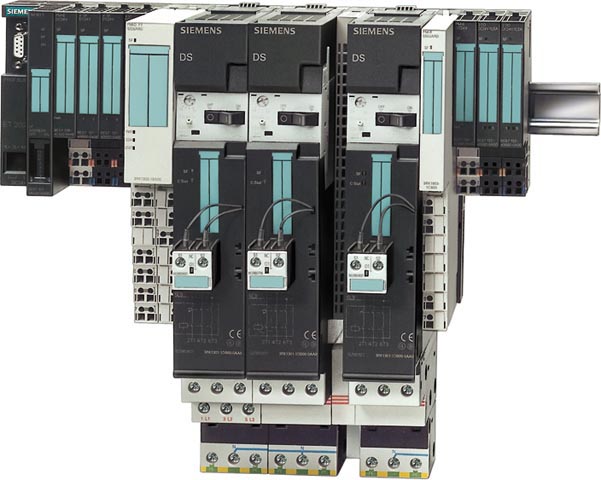

Следующие ET 200S пускатели электродвигателей могут комбинироваться с  безопасными модулями системы SIGUARD:

• Стандартный пускатель электродвигателя (см. каталог IK PI) с дополнительным отказобезопасным комплектом 1 или 2
• Многофункциональные пускатели электродвигателей

Это приводит к разнообразию возможностей применения. Несколько безопасных контуров могут быть разработаны без проблем. Типичные примеры реализаций, представлены в руководстве "SIMATIC ET 200S motor starters".

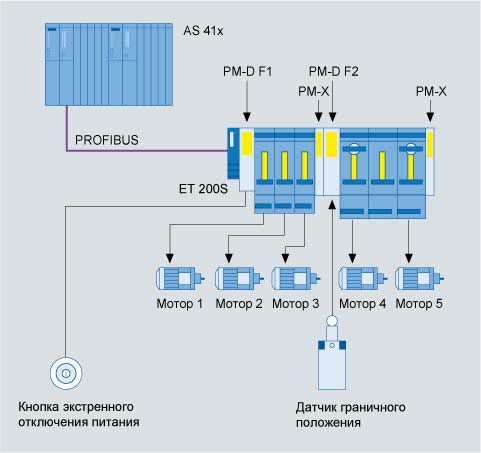

Пример безопасного применения с 2-я безопасными контурами (группы отключения)

Терминальные модули TM-PF30

Терминальные модули TM-PF30 используются для установки модулей питания PM-D SIGUARD и позволяют осуществлять питание датчиков и нагрузки от внутренней шины станции. Он позволяет создавать различные конфигурации цепей безопасного управления от простейших независимых цепей до каскадных систем с селективным отключением нагрузки. Каждая потенциальная группа, начинающаяся с модуля TM-PF30, должна заканчиваться терминальным модулем TM-X.

 Терминальные модули TM-PF30 имеют 5 модификаций:

TM-PF30S47-B1: для установки модулей питания PM-D F1 или PM-D F2. Он устанавливается в начале потенциальной группы цепей безопасности и оснащен клеммами для подключения датчика безопасности. Например, кнопки экстренного отключения питания (PM-D F1) или концевого выключателя защитных дверей (PM-D F2). Модуль формирует две шины питания: U1 - для питания электроники и U2 - для питания компонентов автоматики безопасности.

TM-PF30S47-B0: для установки модулей питания PM-D F1 или PM-D F2 и построения подчиненных цепей автоматики безопасности с шинами питания U1/U2. Может устанавливаться справа от терминальных модулей TM-PF30S47-B0/B1/C1. Питание на шины U1/U2 поступает через внутреннюю шину предшествующего терминального модуля. Оснащен клеммами для подключения датчика безопасности. Например, кнопки экстренного отключения питания (PM-D F1), концевых выключателей защитных дверей (PM-D F2) и т.д.

TM-PF30S47-C1: для установки модулей питания PM-D F3 или PM-D F4. Этот терминальный модуль устанавливается в начале сегмента расширения защитной потенциальной группы, расположенной в другой станции ET 200S. Датчики безопасности к этому модулю не подключаются. Оснащен клеммами для подключения к цепям U1 и U2.

TM-PF30S47-C0: для установки модулей питания PM-D F3 или PM-D F4 и построения подчиненных цепей автоматики безопасности. Оснащен клеммами для подключения к цепи U2. Может устанавливаться справа от терминальных модулей TM-PF30S47-B0/B1/C1.

TM-PF30S47-D0: для установки модуля питания PM-D F5 и формирования до 4 внешних цепей автоматики безопасности. Модуль должен устанавливаться между одним из перечисленных выше модулей и модулем TM-X.

Терминальный модуль TM-X

Терминальный модуль TM-X предназначен для установки соединительного модуля SIGUARD. С помощью этого модуля может производиться подключение внешнего контактора или магнитного пускателя. При этом в терминальном блоке предусмотрена возможность подключения не только цепи управления обмоткой внешнего коммутационного аппарата, но и цепи его блок-контакта. В результате использования TM-X могут создаваться группы безопасно связанных магнитных пускателей.

 Модули контроля питания PM-D F1/F2/F3/F4/F5

Помимо функций контроля питания вспомогательным напряжением эти модули способны выполнять все функции реле безопасности:

PM-D F1: для анализа состояния цепей экстренного отключения питания с функциями контролируемого запуска оборудования.

PM-D F2: для анализа состояния защитных дверей с функциями контролируемого запуска оборудования.

PM-D F3: модуль расширения PM-D F1/ F2, обеспечивающий задержку отключения питания.

PM-D F4: для обеспечения взаимосвязанного безопасного управления силовыми модулями, установленными в другом ряду или в другой станции ET 200S.

PM-D F5: для совместного использования с модулями PM-D F1/ F2/ F3/ F4 и мониторинга их состояний.

 Модули PM-D F1/ F2 могут использоваться в сочетании с модулями PM-D F3 или PM-D F4. Каждая цепь автоматики безопасности, начинающаяся с модуля питания PM-D F1/ F2/ F3/ F4, должна заканчиваться соединительным модулем SIGUARD PM-X. Модуль PM-D F5 устанавливается на любую позицию между модулем питания PM-D F1/ F2/ F3/ F4 и соединительным модулем PM-X.

Все модули PM-D Fx контролируют наличие вспомогательных напряжений питания цепей автоматики безопасности U1 и U2. При исчезновении любого из этих напряжений формируется диагностическое сообщение, передаваемое через внутреннюю шину станции ET 200S. Модули питания PM-D Fx устанавливаются на терминальные модули SIGUARD. За счет каскадного объединения терминальных модулей могут быть обеспечены различные категории автоматики безопасности. Каждая группа модулей одинаковой категории безопасности должна заканчиваться соединительным модулем SIGUADR PM-X.

 F-комплекты

Комплекты автоматики безопасности, устанавливаемые на нереверсивные (комплект 1) или на реверсивные (комплект 2) силовые модули стандартного исполнения. Они включают в свой состав необходимый набор дополнительных контактных групп и соединительных компонентов.
