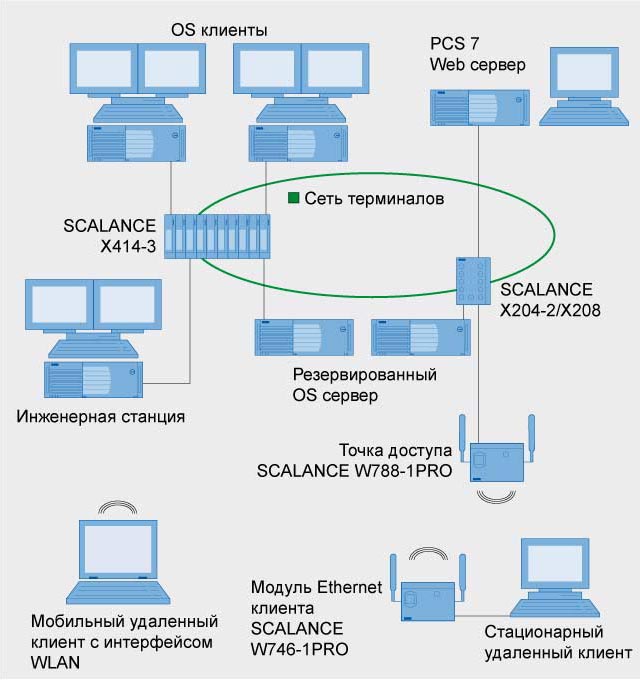

Промышленные беспроводные сети (IWLAN) производства Siemens

CP 7515 коммуникационный процессор

CP 7515 это PC карта (32-bit CardBus) для подключения к Industrial Wireless LAN (IWLAN) радио сети с надежными коммуникациями. Она также может использоваться в обычной WLAN в соответствии с IEEE 802.11b/g и IEEE 802.11a протоколами на 2.4 GHz или 5 GHz.

Специальные возможности CP 7515 включают:

• Возможно использование как в промышленной так и в офисной среде
• Две встроенные антенны (с ориентацией) для надежного приема в местах с высокими требованиями к радио передаче
• Скорость передачи до 54 Mbit/s на 2.4 GHz и 5 GHz с эфирным одобрением более чем в 30 странах
• Соответствие стандартам IEEE 802.11b/g и IEEE 802.11a
• Высокая надежность с резервированием скорости передачи данных для  IWLAN коммуникаций через SCALANCE W788‑1PRO точку доступа
• Высокая степень защиты от несанкционированного доступа благодаря WPA и 128-bit кодированию (AES)
• IP20 степень защиты от пыли  и брызг
• Для использования при окружающей температуре воздуха от 0 до 55 °C

Дальнейшая информация и детальные технические спецификации можно найти в Каталоге IK PI, на A&D Mall или в каталоге CA 01 в "Communication/Networks, SIMATIC NET Communications Systems, Industrial Mobile Communication".

SCALANCE W746-1PRO Ethernet клиентский модуль

SCALANCE W746‑1PRO Ethernet клиентский модуль оптимально подходит для подключения Industrial Ethernet  устройств к Industrial Wireless LAN (IWLAN) радиосетям с надежным доступом. The SCALANCE W746-1PRO Ethernet клиентский модуль управляет беспроводным соединением до восьми устройств с Ethernet интерфейсом. Если одно из подключенных устройств заменяется, Ethernet клиентский модуль распознает это автоматически и назначает новый адрес.

Специальные возможности SCALANCE W746‑1PRO Ethernet клиентского модуля включают:

• Разнообразные источники питания (на 100 V - 240 V AC линии с PS791‑1PRO модулем питания)
• Ориентация антенны для надежного приема в трудных местах, всенаправленные ANT795‑4MR антенны, прикрепленные к корпусу, могут быть заменены на другие из семейства SCALANCE W700
• Скорость передачи до 54 Mbit/s на 2.4 GHz и 5 GHz с эфирным одобрением более чем в 30 странах
• Соответствие стандартам IEEE 802.11b/g и IEEE 802.11a
• Высокая надежность с резервированием скорости передачи данных для  IWLAN коммуникаций через SCALANCE W788‑1PRO точку доступа
• Высокая степень защиты от несанкционированного доступа благодаря WPA и 128-bit кодированию (AES)
• Прочный металлический корпус противостоящий ударам и вибрации с IP65 степенью защиты от воды и пыли
• Для использования при окружающей температуре воздуха от -20 до +60°C (антиконденсация)

Дальнейшая информация и детальные технические спецификации можно найти в Каталоге IK PI, на A&D Mall или в каталоге CA 01 в "Communication/Networks, SIMATIC NET Communications Systems, Industrial Mobile Communication".

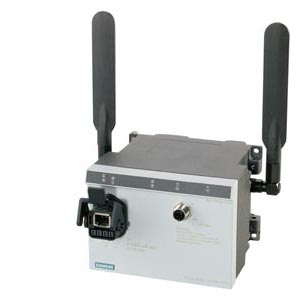

SCALANCE W788-1PRO точка доступа

SCALANCE W788‑1PRO точка доступа access исключительно подходит для построения промышленной беспроводной LAN (IWLAN) радио сети с надежным доступом. Имеется Industrial Ethernet интерфейс для подключение проводной сети.

Специальные возможности SCALANCE W788‑1PRO точки доступа включают:

• Разнообразные источники питания (на 100 V - 240 V AC линии с PS791‑1PRO модулем питания)
• Ориентация антенны для надежного приема в трудных местах, всенаправленные ANT795‑4MR антенны, прикрепленные к корпусу, могут быть заменены на другие из семейства SCALANCE W700
• Скорость передачи до 54 Mbit/s на 2.4 GHz и 5 GHz с эфирным одобрением более чем в 30 странах
• Соответствие стандартам IEEE 802.11b/g и IEEE 802.11a
• Высокая степень защиты от несанкционированного доступа благодаря WPA и 128-bit кодированию (AES)
• Прочный металлический корпус противостоящий ударам и вибрации с IP65 степенью защиты от воды и пыли
• Для использования при окружающей температуре воздуха от -20 до +60°C (антиконденсация)

Дальнейшая информация и детальные технические спецификации можно найти в Каталоге IK PI, на A&D Mall или в каталоге CA 01 в "Communication/Networks, SIMATIC NET Communications Systems, Industrial Mobile Communication".

Подсоединение источников данных и питания к SCALANCE W746‑1PRO Ethernet клиентскому модулю и SCALANCE W788‑1PRO точки достуа осуществляется гибридным или раздельными кабелями (предпочтительно на коротком расстоянии):

• С отдельными кабелями,  4‑жильный TP (2 x 2) IE FC стандартный кабель (тип A) используется в качестве кабеля данных. Этот Industrial Ethernet кабель подсоединяется со стороны IP67 гибридного коннектора. Сетевой M12 кабельный коннектор PRO требуется дополнительно для источника питания. IE FC Standard Cable иPower M12 Cable Connector PRO нужно заказывать дополнительно.

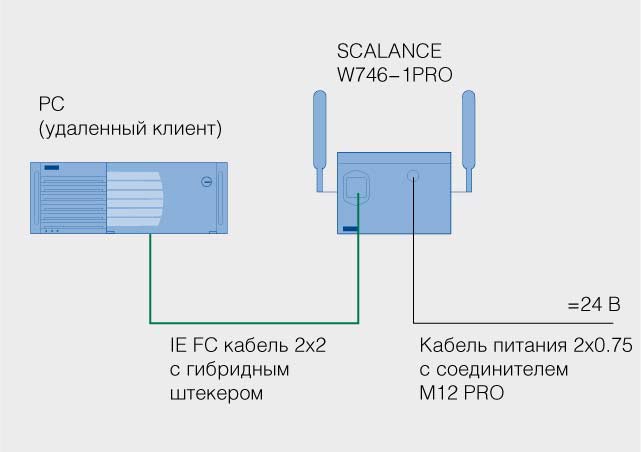

Example of data and power supply connections using separate cables

• Если данные и источник питания соединяются с использованием одного кабеля, вставляется FC Modular Outlet и гибридный кабель нужно заказывать дополнительно. Гибридный коннектор включен в поставку и может быть собран и подключен на месте.

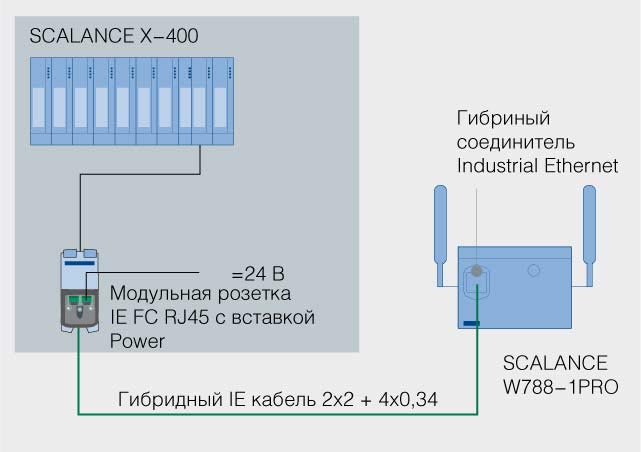

Example of data and power supply connections using a hybrid cable

• Если 100 ... 240 V AC есть в наличии, можно использовать PS791‑1PRO источник питания (заказывается дополнительно). Он поставляется в комплекте с AC коннектором и Ethernet кабелем для клиентского модуля/точки доступа, но без AC кабеля.

Замечание:
Дополнительные компоненты из семейства кабельной продукции SIMATIC NET может быть заказана через региональных представителей. Техническая поддержка по этим вопросам доступна от:
