Подключение к Ethernet производства Siemens

Подключение подсистем для человеко-машинного взаимодействия

SIMATIC PCS 7 подсистемы для разработки, управления и наблюдения (также через Internet/intranet), управление рецептами, маршрутами, сервисного обслуживания или IT приложений, которым присущ человеко-машинный интерфей, поставляются - в зависимости от конфигурации - среди разнообразных систем управления процессом (PCS) со станциями, которые могут быть одноместными станциями, серверами или клиентами. В зависимости от своих задач и связанной с этим интеграции в заводскую среду, эти PCS станции подключаются либо к шине процесса, либо к OS LAN (терминальная шина) или к обеим шинам Industrial Ethernet сети. Подключение осуществляется посредством интегрированных контроллеров, обычных сетевых плат или специальных коммуникационных процессоров, при этом возможна обычная или резервированная конфигурация.

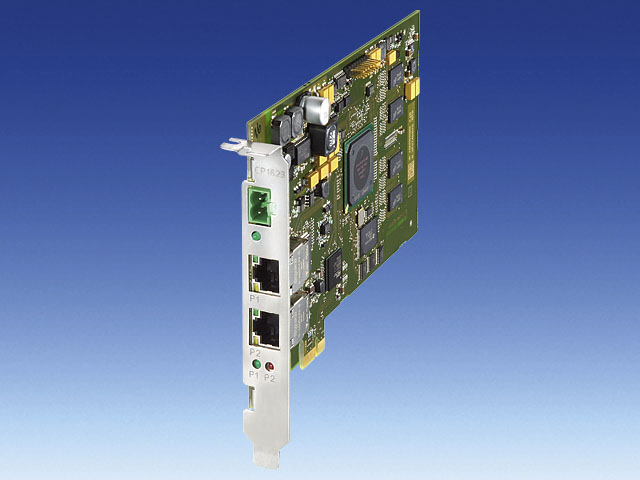

CP 1613

Подключение к процессной шине

Одноместные станции и сервера могут подключаться к шине процесса посредством Basic Communication Ethernet (сетевая карта плюс Softnet лицензия) или с CP 1613. CP 1613 соединения всегда необходимы для ES/OS одноместных станций и OS серверов если более 8 систем автоматизации включены в систему или используется отказоустойчивая система. Во всех остальных случаях возможно использование низкостоимостной Basic Communication Ethernet (BCE).

BCE и CP 1613 представляют 2 альтернативных варианта базовых блоков ES/OS/BATCH/IT для одноместных станций и серверов.

Отдельно доступные десктопные сетевые карты также могут использоваться для BCE. При использовании в этих целях в одноместных станциях и серверах дополнительно требуется Softnet лицензия.

CP 1613 коммуникации, поставляемые с базовыми блоками ES/OS/BATCH/IT для одноместных станций и серверов, являются комбинацией CP 1613 коммуникационного процессора и S7‑1613 коммуникационного программного обеспечения. Однако, при использовании отказоустойчивых систем автоматизации, ES/OS одноместные станции и OS сервера необходимо использование S7‑REDCONNECT ПО вместо S7‑1613 коммуникационного ПО. ES/OS одноместные станции и OS сервера с S7‑1613 коммуникационным ПО могут быть расширены в этом случае с помощью S7‑REDCONNECT upgrade.

Одноместные станции и сервера с BCE также могут быть расширены до CP 1613 коммуникаций. В зависимости от критериев, упомянутых выше, либо S7‑1613 коммуникационное ПО или S7‑REDCONNECT ПО требуется в дополнение к CP 1613 коммуникационному процессору.

Подключение к OS LAN (терминальная шина)

PCS станции, являющиеся клиентами, серверами или одноместными станциями , подключаются как правило к OS LAN с использованием интегрированных сетевых контроллеров. В случае ерверов или одноместных станций, которые не имеют подключения к шине процесса, сетевая карта для BCE также может использоваться в качестве альтернативы.

OS‑LAN может также строится с резервированием, где два кольца объединяются вместе с использованием пары коммутаторов (см. также  "Введение" в начале каталога по Industrial Ethernet). "SIMATIC PCS 7 redundant terminal bus adapter package", состоящий из серверной и клиентской сетевых карт, требуется для подключения PCS станций к двум кольцам резервированной OS LAN.

Подключение систем автоматизации

SIMATIC PCS 7 системы автоматизации обмениваются данными с другими подсистемами системы управления процессами (например, станцией разработчика или оператора) посредством Industrial Ethernet процессной шины. Системы автоматизации подключаются к шине процесса с использованием CP 443‑1 коммуникационного процессора; это соединение является резервированным для отказоустойчивых систем.
