Коммутаторы Industrial Ethernet SCALANCE X производства Siemens

Коммутаторы являются активным сетевым оборудованием, которое распределяет потоки данных по соответствующим сетевым адресам. SCALANCE X - новая линейка Industrial Ethernet коммутаторов SIMATIC NET. Семейство SCALANCE X составляет линейку оборудования, взаимно дополняющего друг друга для разнообразных задач автоматизации. Следующие типы семейства SCALANCE X‑400 и X‑200 используются с SIMATIC PCS 7:

SCALANCE X414-3E с двумя портами Ethernet 1 Гбит/с для подключения к заводской шине и OS-LAN в виде оптического кольца, включая резервирование, а также оптическими и электрическими портами Ethernet 10/100 Мбит/с. Обеспечивает максимальную пропускную способность и подходит для больших заводов с большим количеством оборудования и подсетей
SCALANCE X208 c 8 портами RJ45 10/100 Мбит/с для построения сетей Ethernet с линейной, звездообразной и кольцевой топологией (включая кольца на базе OSM/ESM или SCALANCE X‑400)
SCALANCE X204-2 с двумя оптическими и четырьмя электрическими портами Ethernet 10/100 Мбит/с, для построения сетей Ethernet с линейной, звездообразной и кольцевой топологией (включая кольца на базе OSM/ESM или SCALANCE X‑400)

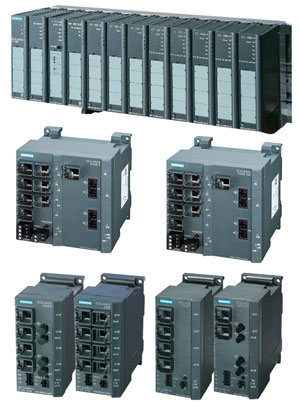

Следующие продукты из семейства SCALANCE X‑400 и X‑200 используются в SIMATIC PCS 7:

SCALANCE X414‑3E с двумя Gigabit-Ethernet портами для процессной и OS‑LAN терминальной шинами с резервированной оптической гигабитной кольцевой технологией; обеспечивает максимальную пропускную способность, особенно для больших заводов с большим количеством узлов и сегментов сети
SCALANCE X208 с 8 портами и пропускной способностью 100 Mbit/s, применяется для электрических Industrial Ethernet структур с линейной, звездообразной или кольцевой топологией (кольцо совместно с OSM/ESM или SCALANCE X‑400)
SCALANCE X204‑2 с 2 оптическими и 4 электрическими портами и пропускной способностью 100 Mbit/s, применяется для оптических Industrial Ethernet структур с линейной или кольцевой топологией (кольцо совместно с OSM/ESM или SCALANCE X‑400)

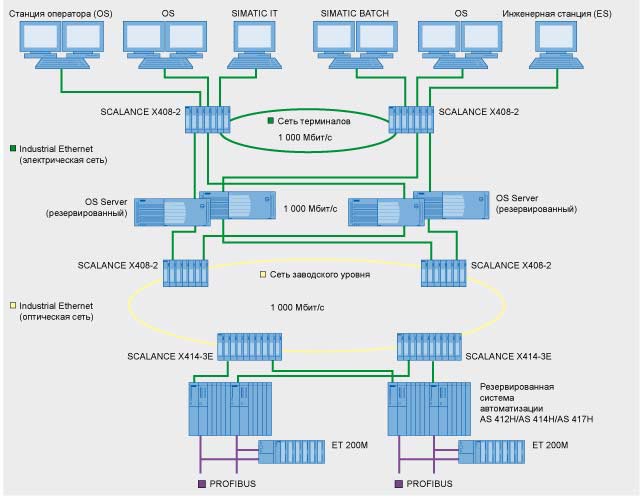

Пример использования SCALANCE X414-3E коммутаторов с SIMATIC PCS 7.

Использование SCALANCE X414-3E коммутаторов в SIMATIC PCS 7

SCALANCE X414-3E

Степень защиты IP20, входы для подключения двух блоков питания =24 В, установка в шкафы управления.
Монтаж на профильную шину S7-300 или на профильную шину DIN
Поддержка10/100/1,000 Mbit/s технологии передачи по различным физическим средам (8‑жильный электрический, витая пара или оптика)
2 встроенных электрических порта Ethernet 10/ 100/ 1000 Мбит/с для соединения коммутаторов между собой с помощью 8-жильной витой пары. 12 встроенных электрических портов Fast Ethernet (10/ 100 Мбит/с) для подключения сетевых станций с помощью витых пар. С помощью модуля расширения, устанавливаемого справа от коммутатора, может быть получено 8 дополнительных портов Fast Ethernet..
Электрические порты Ethernet 10/ 100/ 1000 Мбит/с могут оснащаться конверторами и подключаться к кольцевой оптической сети. В зависимости от типа используемых конверторов для передачи данных могут использоваться мультимодовые (1000BaseSX порты, длина кабеля до 750 м) или одномодовые (длина до 10 км) оптические кабели. При необходимости оптическими конверторами может оснащаться до 8 портов Fast Ethernet
В оптические кольца на основе одно- или мультимодовых оптических кабелей со скоростью передачи 100 Мбит/с кроме SCALANCE X414-3E могут включаться коммутаторы типов SCALANCE X204-2, а также модули серии OSM.
Горячая замена оптических конверторов и модуля расширения.
Поддержка функций быстрого реконфигурирования сети (не более 0.3 с) при обрыве кольца. Это также относится и к большим сетям, как для Gigabit Ethernet (SCALANCE X-400 коммутаторы в кольце) так и для Fast Ethernet (SCALANCE X-400 коммутаторы в кольце совместнос SCALANCE X-200 или OSM/ESM).
Максимальное расстояние между двумя соседними модулями при использовании мультимодового оптического кабеля:
- до 3000 м через порты 100BaseFX (100 Мбит/с);
- до 750 м через порты 1000BaseSX (1000 Мбит/с)
Максимальное расстояние между двумя соседними модулями при использовании витых пар):
- до 100 м через 10/ 100/ 1000 Мбит/с порты
Нумерация слотов и этикетки для маркировки портов коммутатора.

SCALANCE X208 and X204-2 (for SIMATIC PCS 7, available soon)

Для получения рентабельных сетевых решений на основе Fast Ethernet в SIMATIC PCS7 могут применяться коммутаторы SCALANCE X208 и X204-2, способные работать в электрических или оптических кольцевых структурах со скоростью передачи данных 100 Мбит/с. A SCALANCE X414‑3E или ESM (electrical) / OSM (optical) коммутаторы требуются для реализации функций менеджера резервного кольца. Менеджер способен обнаруживать отказы и выполнять реконфигурирование сетевой
структуры за время, не превышающее 0.3 с.

SCALANCE X208 и X204-2 характеризуются следующими показателями:

Прочный металлический корпус формата модулей S7-300 со степенью защиты IP30. Установка в шкафы управления
Резервированное питание от двух блоков питания =24 В
Монтаж на профильную шину S7-300, на стандартную профильную шину DIN или настенный монтаж
Расстояние между двумя соседними приборами при использовании электрических каналов связи с подключением через TP порты 10/100BaseTX:
- до 100 м при использовании IE TP FC кабеля и штекеров IE FC RJ45;
- до 10 м при использовании TP корда
Длина сегмента при использовании стеклянного оптического кабеля с BFOC штекерами (соответствуют ST гнездам):
- до 3 км

SCALANCE X208

Диапазон рабочих температур от -20 до +70°C
Построение электрических сетей Industrial Ethernet с магистральной, звездообразной или кольцевой топологией со скоростью передачи данных 10/ 100 Мбит/с
8 электрических портов (10/ 100 Мбит/с, гнезда RJ45) с поддержкой функций автокроссировки. Для подключения сегментов сети и терминальных устройств.

SCALANCE X204‑2

Построение оптических сетей Industrial Ethernet с магистральной или кольцевой топологией и скоростью передачи данных 100 Мбит/с.
2 оптических порта 100BaseFX с BFOC интерфейсом (ST гнезда) и 4 электрических порта (10/ 100 Мбит/с, гнезда RJ45) с поддержкой функций автокроссировки. Для подключения сегментов сети и терминальных устройств

Order No.	6GK5 408-2FD00-2AA2	6GK5 414-3FC00-2AA2
Product type designation	SCALANCE X408-2	SCALANCE X414-3E
Transmission rate	-	-
Transmission rate 1	10 Mbit/s	10 Mbit/s
Transmission rate 2	100 Mbit/s	100 Mbit/s
Transmission rate 3	1 000 Mbit/s	1 000 Mbit/s
Number of electrical connections
For digital input signals	-	2
For media module	2	3
For signal contact	1	1
For network components or terminal equipment	8	14
With extender modules	-	8
For redundant power supply	1	1
For power supply	1	1
Design of electrical connection
For digital input signals	-	5-pin terminal block
For signal contact	4-pin terminal block	4-pin terminal block
For network components or terminal equipment	4 x RJ45 (10/100/1000 Mbit/s; TP); 4 x RJ45 (10/100 Mbit/s; TP)	2 x RJ45 (10/100/1000 Mbit/s; TP); 12 x RJ45 (10/100 Mbit/s; TP)
With extender modules	-	RJ45 (10/100 Mbit/s; TP) via EM495-8
For power supply	4-pin terminal block	4-pin terminal block
Number of optical connections for fiber-optic cables
At 10 Mbit/s	-	-
At 100 Mbit/s	4	4
At 1000 Mbit/s	4	2
With extender modules	-	12
Design of optical connection for fiber-optic cables
At 10 Mbit/s	-	-
At 100 Mbit/s	Up to 4 x glass FOC 100 Mbit/s via MM491-2, MM491-2LD or MM491-2LH+ media modules	Up to 4 x glass FOC 100 Mbit/s via MM491-2, MM491-2LD or MM491-2LH+ media modules
At 1000 Mbit/s	Up to 4 x glass FOC 1000 Mbit/s via MM492-2, MM492-2LD, MM492-2LH or MM492-2LH+ media modules	Up to 2 x glass FOC 1000 Mbit/s via MM492-2, MM492-2LD, MM492-2LH or MM492-2LH+ media modules
With extender modules	-	Up to 12 x glass FOC 100 Mbit/s via EM496-4 and MM491-2, MM491-2LD or MM491-2LH+
Number of extender expansion interfaces	-	3
Design of extender expansion interface	-	EM495-8 or EM496-4
Number of digital inputs	-	2
Design of the swap medium C-Plug	Yes	Yes
Type of power supply	DC	DC
Supply voltage	24 V	24 V
External	24 V	24 V
Maximum	32 V	32 V
Minimum	18 V	18 V
Current consumed	700 mA	2 000 mA
Effective power loss
At 24 V with DC	15 W	15 W
Maximum	48 W	48 W
Ambient temperature
During operating phase	0 … 60 °C	0 … 60 °C
During storage	-40 … +80 °C	-40 … +80 °C
During transport	-40 … +80 °C	-40 … +80 °C
Relative humidity at 25 °C during operating phase, maximum	95%	95%
Width	275 mm	344 mm
Height	145 mm	145 mm
Depth	117 mm	117 mm
Net weight	1 900 g	3 100 g
Type of mounting	DIN rail, S7-300 mounting rail	DIN rail, S7-300 mounting rail
IP degree of protection	IP20	IP20
Standard
For EMC from FM	FM 3611, FM Hazardous Location	FM 3611, FM Hazardous Location
For Ex zone	EN 50021	EN 50021
For safety from CSA	-	-
For emitted interference	EN 61000-6-4 Class A	EN 61000-6-4 Class A
For noise immunity	EN 61000-6-2	EN 61000-6-2
Guideline
For EMC from AS	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
For safety from UL	UL 60950-1, CSA C22.2 No. 60950-1, UL 508, CSA C22.2 No. 14-M91 UL 1604 and 2279 (Hazardous Location)	UL 60950-1, CSA C22.2 No. 60950-1, UL 508, CSA C22.2 No. 14-M91 UL 1604 and 2279 (Hazardous Location)
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
CE marking	Yes	Yes
Marine classification association
American Bureau of Shipping Europe Ltd. (ABS)	-	Yes
Bureau Veritas (BV)	-	Yes
Det Norske Veritas (DNV)	-	Yes
Germanischer Lloyd (GL)	Yes	Yes
Lloyds Register of Shipping (LRS)	Yes	Yes
Nippon Kaiji Kyokai (NK)	Yes	Yes

Order No.	6GK5 310-0FA00-2AA3	6GK5 310-0BA00-2AA3
Product type designation	SCALANCE X310	SCALANCE X310FE
Transmission rate	-	-
Transmission rate 1	10 Mbit/s	10 Mbit/s
Transmission rate 2	100 Mbit/s	100 Mbit/s
Transmission rate 3	1000 Mbit/s	-
Number of electrical connections
For signal contact	1	1
For network components or terminal equipment	10	10
For redundant power supply	1	1
For power supply	1	1
Design of electrical connection
For signal contact	2-pin terminal block	2-pin terminal block
For network components or terminal equipment	3 x RJ45 (10/100/1000 Mbit/s; TP); 7 x RJ45 (10/100 Mbit/s; TP)	10 x RJ45 (10/100 Mbit/s; TP)
For power supply	4-pin terminal block	4-pin terminal block
Number of optical connections for fiber-optic cables
At 10 Mbit/s	-	-
At 100 Mbit/s	-	-
At 1000 Mbit/s	-	-
Design of optical connection for fiber-optic cables
At 10 Mbit/s	-	-
At 100 Mbit/s	-	-
At 1000 Mbit/s	-	-
Design of the swap medium C-Plug	Yes	Yes
Type of power supply	DC	DC
Supply voltage	24 V	24 V
External	24 V	24 V
Maximum	32 V	32 V
Minimum	18 V	18 V
Current consumed	400 mA	400 mA
Effective power loss at 24 V with DC	9.6 W	9.6 W
Ambient temperature
During operating phase	0 … 60 °C	0 … 60 °C
During storage	-40 … +80 °C	-40 … +80 °C
During transport	-40 … +80 °C	-40 … +80 °C
Relative humidity at 25 °C during operating phase, maximum	95%	95%
Width	120 mm	120 mm
Height	125 mm	125 mm
Depth	124 mm	124 mm
Net weight	1400 g	1400 g
Type of mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting
IP degree of protection	IP30	IP30
Standard
For EMC from FM	FM 3611	FM 3611
For Ex zone	EN 50021	EN 50021
For safety from CSA	-	-
For emitted interference	EN 61000-6-4 Class A	EN 61000-6-4 Class A
For noise immunity	EN 61000-6-2	EN 61000-6-2
Guideline
For EMC from AS	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
For safety from UL	UL 60950-1, CSA C22.2 No. 60950-1; UL 508, CSA C22.2 No. 14-M91; UL 1604 and 2279 (Hazardous Location)	UL 60950-1, CSA C22.2 No. 60950-1; UL 508, CSA C22.2 No. 14-M91; UL 1604 and 2279 (Hazardous Location)
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
CE marking	Yes	Yes
e-symbol	-	-
Marine classification association
American Bureau of Shipping Europe Ltd. (ABS)	-	-
Bureau Veritas (BV)	-	-
Det Norske Veritas (DNV)	-	-
Europe Ltd. (ABS)	-	-
Germanischer Lloyd (GL)	-	-
Lloyds Register of Shipping (LRS)	-	-
Nippon Kaiji Kyokai (NK)	-	-

Order No.	6GK5 308-2FL00-2AA3	6GK5 308-2FM00-2AA3	6GK5 308-2FN00-2AA3	6GK5 308-2FP00-2AA3
Product type designation	SCALANCE X308-2	SCALANCE X308-2LD	SCALANCE X308-2LH	SCALANCE X308-2LH+
Transmission rate	-	-	-	-
Transmission rate 1	10 Mbit/s	10 Mbit/s	10 Mbit/s	10 Mbit/s
Transmission rate 2	100 Mbit/s	100 Mbit/s	100 Mbit/s	100 Mbit/s
Transmission rate 3	1000 Mbit/s	1000 Mbit/s	1000 Mbit/s	1000 Mbit/s
Number of electrical connections
For signal contact	1	1	1	1
For network components or terminal equipment	8	8	8	8
For redundant power supply	1	1	1	1
For power supply	1	1	1	1
Design of electrical connection
For signal contact	2-pin terminal block	2-pin terminal block	2-pin terminal block	2-pin terminal block
For network components or terminal equipment	1 x RJ45 (10/100/1000 Mbit/s; TP); 7 x RJ45 (10/100 Mbit/s; TP)	1 x RJ45 (10/100/1000 Mbit/s; TP); 7 x RJ45 (10/100 Mbit/s; TP)	1 x RJ45 (10/100/1000 Mbit/s; TP); 7 x RJ45 (10/100 Mbit/s; TP)	1 x RJ45 (10/100/1000 Mbit/s; TP); 7 x RJ45 (10/100 Mbit/s; TP)
For power supply	4-pin terminal block	4-pin terminal block	4-pin terminal block	4-pin terminal block
Number of optical connections for fiber-optic cables
At 10 Mbit/s	-	-	-	-
At 100 Mbit/s	-	-	-	-
At 1000 Mbit/s	2	2	2	2
Design of optical connection for fiber-optic cables
At 10 Mbit/s	-	-	-	-
At 100 Mbit/s	-	-	-	-
At 1000 Mbit/s	Glass fiber-optic cable (multi-mode) with SC socket (1000 Mbit/s)	Glass fiber-optic cable (single-mode) with SC socket (1000 Mbit/s)	Glass fiber-optic cable (single-mode LH) with SC socket (1000 Mbit/s)	Glass fiber-optic cable (single-mode LH+) with SC socket (1000 Mbit/s)
Design of the swap medium C-Plug	Yes	Yes	Yes	Yes
Type of power supply	DC	DC	DC	DC
Supply voltage	24 V	24 V	24 V	24 V
External	24 V	24 V	-	-
Maximum	32 V	32 V	-	-
Minimum	18 V	18 V	-	-
Current consumed	400 mA	400 mA	400 mA	400 mA
Effective power loss at 24 V with DC	9.6 W	9.6 W	9.6 W	9.6 W
Ambient temperature
During operating phase	0 … 60 °C	0 … 60 °C	0 … 60 °C	0 … 60 °C
During storage	-40 … +80 °C	-40 … +80 °C	-40 … +80 °C	-40 … +80 °C
During transport	-40 … +80 °C	-40 … +80 °C	-40 … +80 °C	-40 … +80 °C
Relative humidity at 25 °C during operating phase, maximum	95%	95%	95%	95%
Width	120 mm	120 mm	120 mm	120 mm
Height	125 mm	125 mm	125 mm	125 mm
Depth	124 mm	124 mm	124 mm	124 mm
Net weight	1400 g	1400 g	1400 g	1400 g
Type of mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting
IP degree of protection	IP30	IP30	IP30	IP30
Standard
For EMC from FM	FM 3611	FM 3611	FM 3611	FM 3611
For Ex zone	EN 50021	EN 50021	EN 50021	EN 50021
For safety from CSA	-	-	-	-
For emitted interference	EN 61000-6-4 Class A	EN 61000-6-4 Class A	EN 61000-6-4 Class A	EN 61000-6-4 Class A
For noise immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Guideline
For EMC from AS	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
For safety from UL	UL 60950-1, CSA C22.2 No. 60950-1; UL 508, CSA C22.2 No. 14-M91; UL 1604 and 2279 (Hazardous Location)	UL 60950-1, CSA C22.2 No. 60950-1; UL 508, CSA C22.2 No. 14-M91; UL 1604 and 2279 (Hazardous Location)	UL 60950-1, CSA C22.2 No. 60950-1; UL 508, CSA C22.2 No. 14-M91; UL 1604 and 2279 (Hazardous Location)	UL 60950-1, CSA C22.2 No. 60950-1; UL 508, CSA C22.2 No. 14-M91; UL 1604 and 2279 (Hazardous Location)
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
CE marking	Yes	Yes	Yes	Yes
Marine classification association
American Bureau of Shipping Europe Ltd. (ABS)	-	-	-	-
Bureau Veritas (BV)	-	-	-	-
Det Norske Veritas (DNV)	-	-	-	-
Germanischer Lloyd (GL)	-	-	-	-
Lloyds Register of Shipping (LRS)	-	-	-	-
Nippon Kaiji Kyokai (NK)	-	-	-	-

Order No.	6GK5 307-3BL00-2AA3	6GK5 307-3BM00-2AA3
Product type designation	SCALANCE X307-3	SCALANCE X307-3LD
Transmission rate	-	-
Transmission rate 1	10 Mbit/s	10 Mbit/s
Transmission rate 2	100 Mbit/s	100 Mbit/s
Transmission rate 3	1000 Mbit/s	1000 Mbit/s
Number of electrical connections
For signal contact	1	1
For network components or terminal equipment	7	7
For redundant power supply	1	1
For power supply	1	1
Design of electrical connection
For signal contact	2-pin terminal block	2-pin terminal block
For network components or terminal equipment	RJ45 (10/100 Mbit/s; TP)	RJ45 (10/100 Mbit/s; TP)
For power supply	4-pin terminal block	4-pin terminal block
Number of optical connections for fiber-optic cables
At 10 Mbit/s	-	-
At 100 Mbit/s	-	-
At 1000 Mbit/s	3	3
Design of optical connection for fiber-optic cables
At 10 Mbit/s	-	-
At 100 Mbit/s	-	-
At 1000 Mbit/s	Glass fiber-optic cable (multi-mode) with SC socket (1000 Mbit/s)	Glass fiber-optic cable (single-mode) with SC socket (1000 Mbit/s)
Design of the swap medium C-Plug	Yes	Yes
Type of power supply	DC	DC
Supply voltage	24 V	24 V
External	24 V	24 V
Maximum	32 V	32 V
Minimum	18 V	18 V
Current consumed	400 mA	400 mA
Effective power loss at 24 V with DC	9.6 W	9.6 W
Ambient temperature
During operating phase	0 … 60 °C	0 … 60 °C
During storage	-40 … +80 °C	-40 … +80 °C
During transport	-40 … +80 °C	-40 … +80 °C
Relative humidity at 25 °C during operating phase, maximum	95%	95%
Width	120 mm	120 mm
Height	125 mm	125 mm
Depth	124 mm	124 mm
Net weight	1400 g	1400 g
Type of mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting
IP degree of protection	IP30	IP30
Standard
For EMC from FM	FM 3611	FM 3611
For Ex zone	EN 50021	EN 50021
For safety from CSA	-	-
For emitted interference	EN 61000-6-4 Class A	EN 61000-6-4 Class A
For noise immunity	EN 61000-6-2	EN 61000-6-2
Guideline
For EMC from AS	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
For safety from UL	UL 60950-1, CSA C22.2 No. 60950-1; UL 508, CSA C22.2 No. 14-M91; UL 1604 and 2279 (Hazardous Location)	UL 60950-1, CSA C22.2 No. 60950-1; UL 508, CSA C22.2 No. 14-M91; UL 1604 and 2279 (Hazardous Location)
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
CE marking	Yes	Yes
Marine classification association
American Bureau of Shipping Europe Ltd. (ABS)	-	-
Bureau Veritas (BV)	-	-
Det Norske Veritas (DNV)	-	-
Germanischer Lloyd (GL)	-	-
Lloyds Register of Shipping (LRS)	-	-
Nippon Kaiji Kyokai (NK)	-	-

Order No.	6GK5 204-0BA00-2BA3	6GK5 202-2BB00-2BA3
Product type designation	SCALANCE X204IRT	SCALANCE X202-2IRT
Transmission rate	-	-
Transmission rate 1	10 Mbit/s	10 Mbit/s
Transmission rate 2	100 Mbit/s	100 Mbit/s
Number of electrical connections
For signal contact	1	1
For network components or terminal equipment	4	2
For redundant power supply	1	1
For power supply	1	1
For TP cables with FastConnect	-	-
Design of electrical connection
For signal contact	2-pin terminal block	2-pin terminal block
For network components or terminal equipment	RJ45 (10/100 Mbit/s; TP)	RJ45 (10/100 Mbit/s; TP)
For power supply	4-pin terminal block	4-pin terminal block
Number of optical connections for fiber-optic cables
At 10 Mbit/s	-	-
At 100 Mbit/s	-	2
Design of optical connection for fiber-optic cables
At 10 Mbit/s	-	-
At 100 Mbit/s	-	BFOC socket (100 Mbit/s)
Design of the swap medium C-Plug	Yes	Yes
Type of power supply	DC	DC
Supply voltage	24 V	24 V
External	24 V	24 V
Maximum	32 V	32 V
Minimum	18 V	18 V
Current consumed	200 mA	300 mA
Effective power loss at 24 V with DC	4.8 W	7.2 W
Ambient temperature
During operating phase	-20 … +70 °C	-10 … +60 °C
During storage	-40 … +70 °C	-40 … +70 °C
During transport	-40 … +70 °C	-40 … +70 °C
Relative humidity at 25 °C during operating phase, maximum	95%	95%
Width	60 mm	60 mm
Height	125 mm	125 mm
Depth	124 mm	124 mm
Net weight	780 g	780 g
Type of mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting
IP degree of protection	IP30	IP30
Standard
For EMC from FM	FM 3611	FM 3611
For Ex zone	EN 50021	EN 50021
For safety from CSA	-	-
For emitted interference	EN 61000-6-4 Class A	EN 61000-6-4 Class A
For noise immunity	EN 61000-6-2	EN 61000-6-2
Guideline
For EMC from AS	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
For safety from UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
CE marking	Yes	Yes
Marine classification association
American Bureau of Shipping Europe Ltd. (ABS)	Yes	Yes
Bureau Veritas (BV)	-	-
Det Norske Veritas (DNV)	Yes	Yes
Germanischer Lloyd (GL)	-	-
Lloyds Register of Shipping (LRS)	-	-
Nippon Kaiji Kyokai (NK)	Yes	Yes

Order No.	6GK5 202-2BH00-2BA3	6GK5 201-3BH00-2BA3	6GK5 200-4AH00-2BA3
Product type designation	SCALANCE X202-2P IRT	SCALANCE X201-3P IRT	SCALANCE X200-4P IRT
Transmission rate	-	-	-
Transmission rate 1	10 Mbit/s	10 Mbit/s	10 Mbit/s
Transmission rate 2	100 Mbit/s	100 Mbit/s	100 Mbit/s
Number of electrical connections
For signal contact	1	1	1
For network components or terminal equipment	2	1	-
For redundant power supply	1	1	1
For power supply	1	1	1
Design of electrical connection
For signal contact	2-pin terminal block	2-pin terminal block	2-pin terminal block
For network components or terminal equipment	RJ45 (10/100 Mbit/s; TP)	RJ45 socket (10/100 Mbit/s; TP)	-
For power supply	4-pin terminal block	4-pin terminal block	4-pin terminal block
Number of optical connections for fiber-optic cables
At 10 Mbit/s	-	-	-
At 100 Mbit/s	2	3	4
Design of optical connection for fiber-optic cables
At 10 Mbit/s	-	-	-
At 100 Mbit/s	SC RJ socket (100 Mbit/s)	SC RJ socket (100 Mbit/s)	SC RJ socket (100 Mbit/s)
Design of the swap medium C-Plug	Yes	Yes	Yes
Type of power supply	DC	DC	DC
Supply voltage	24 V	24 V	24 V
External	24 V	24 V	24 V
Maximum	32 V	32 V	32 V
Minimum	18 V	18 V	18 V
Current consumed	300 mA	350 mA	400 mA
Effective power loss at 24 V with DC	7.2 W	8.4 W	9.6 W
Ambient temperature
During operating phase	0 … 60 °C	0 … 50 °C	0 … 40 °C
During storage	-40 … +70 °C	-40 … +80 °C	-40 … +70 °C
During transport	-40 … +70 °C	-40 … +70 °C	-40 … +70 °C
Relative humidity at 25 °C during operating phase, maximum	95%	95%	95%
Width	60 mm	60 mm	60 mm
Height	125 mm	125 mm	125 mm
Depth	124 mm	124 mm	124 mm
Net weight	780 g	780 g	780 g
Type of mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting
IP degree of protection	IP30	IP30	IP30
Standard	-	-	-
For EMC from FM	FM 3611	FM 3611	FM 3611
For Ex zone	EN 50021	EN 50021	EN 50021
For safety from CSA	-	-	-
For emitted interference	EN 61000-6-4 Class A	EN 61000-6-4 Class A	EN 61000-6-4 Class A
For noise immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Guideline
For EMC from AS	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
For safety from UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
CE marking	Yes	Yes	Yes
Marine classification association
American Bureau of Shipping Europe Ltd. (ABS)	-	-	-
Bureau Veritas (BV)	-	-	-
Det Norske Veritas (DNV)	Yes	Yes	Yes
Germanischer Lloyd (GL)	Yes	Yes	Yes
Lloyds Register of Shipping (LRS)	Yes	Yes	Yes
Nippon Kaiji Kyokai (NK)	-	-	-

Order No.	6GK5 204-0JA00-2BA6	6GK5 202-2JR00-2BA6
Product type designation	SCALANCE X204 IRT PRO	SCALANCE X202-2P IRT PRO
Transmission rate	-	-
Transmission rate 1	10 Mbit/s	10 Mbit/s
Transmission rate 2	100 Mbit/s	100 Mbit/s
Number of electrical connections
For signal contact	1	1
For network components or terminal equipment	4	2
For redundant power supply	1	1
For power supply	1	1
Design of electrical connection
For signal contact	2-pin M12 socket	2-pin M12 socket
For network components or terminal equipment	RJ45 push-pull plug PRO socket (10/100 Mbit/s; TP)	RJ45 push-pull plug PRO socket (10/100 Mbit/s; TP)
For power supply	5-pin push-pull plug PRO socket	5-pin push-pull plug PRO socket
Number of optical connections for fiber-optic cables
At 10 Mbit/s	-	-
At 100 Mbit/s	-	2
Design of optical connection for fiber-optic cables
At 10 Mbit/s	-	-
At 100 Mbit/s	-	SC RJ push-pull plug PRO socket (100 Mbit/s)
Design of the swap medium C-Plug	Yes	Yes
Type of power supply	DC	DC
Supply voltage	24 V	24 V
External	24 V	24 V
Maximum	-	-
Minimum	-	-
Current consumed	350 mA	300 mA
Effective power loss at 24 V with DC	8.4 W	7.2 W
Ambient temperature
During operating phase	-20 … +70 °C	0 … 60 °C
During storage	-40 … +70 °C	-40 … +70 °C
During transport	-40 … +70 °C	-40 … +70 °C
Relative humidity at 25 °C during operating phase, maximum	95%	95%
Width	90 mm	90 mm
Height	125 mm	125 mm
Depth	124 mm	124 mm
Net weight	1000 g	1000 g
Type of mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting
IP degree of protection	IP65/67	IP65/67
Standard
For EMC from FM	FM 3611	FM 3611
For Ex zone	EN 50021	EN 50021
For safety from CSA	-	-
For emitted interference	EN 61000-6-4 Class A	EN 61000-6-4 Class A
For noise immunity	EN 61000-6-2	EN 61000-6-2
Guideline
For EMC from AS	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
For safety from UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
CE marking	Yes	Yes
Marine classification association
American Bureau of Shipping Europe Ltd. (ABS)	-	-
Bureau Veritas (BV)	Yes	-
Det Norske Veritas (DNV)	Yes	Yes
Germanischer Lloyd (GL)	Yes	Yes
Lloyds Register of Shipping (LRS)	Yes	Yes
Nippon Kaiji Kyokai (NK)	-	-

Order No.	6GK5 204-2BB10-2AA3	6GK5 204-2BC10-2AA3	6GK5 206-1BB10-2AA3	6GK5 206-1BC10-2AA3
Product type designation	SCALANCE X204-2	SCALANCE X204-2LD	SCALANCE X206-1	SCALANCE X206-1LD
Transmission rate 1	10 Mbit/s	10 Mbit/s	10 Mbit/s	10 Mbit/s
Transmission rate 2	100 Mbit/s	100 Mbit/s	100 Mbit/s	100 Mbit/s
Transmission rate 3	-	-	-	-
Number of electrical connections
For signal contact	1	1	1	1
For network components or terminal equipment	4	4	6	6
For redundant power supply	1	1	1	1
For power supply	1	1	1	1
Design of electrical connection
For signal contact	2-pin terminal block	2-pin terminal block	2-pin terminal block	2-pin terminal block
For network components or terminal equipment	RJ45 (10/100 Mbit/s; TP)	RJ45 (10/100 Mbit/s; TP)	RJ45 (10/100 Mbit/s; TP)	RJ45 (10/100 Mbit/s; TP)
For power supply	4-pin terminal block	4-pin terminal block	4-pin terminal block	4-pin terminal block
Number of optical connections for fiber-optic cables
At 10 Mbit/s	-	-	-	-
At 100 Mbit/s	2	2	1	1
Design of optical connection for fiber-optic cables
At 10 Mbit/s	-	-	-	-
At 100 Mbit/s	BFOC socket (100 Mbit/s)	BFOC socket (100 Mbit/s)	BFOC socket (100 Mbit/s)	BFOC socket (100 Mbit/s)
Design of the swap medium C-Plug	Yes	Yes	Yes	Yes
Type of power supply	DC	DC	DC	DC
Supply voltage	24 V	24 V	24 V	24 V
External	24 V	24 V	24 V	24 V
Maximum	32 V	32 V	32 V	32 V
Minimum	18 V	18 V	18 V	18 V
Current consumed	215 mA	215 mA	200 mA	200 mA
Effective power loss at 24 V with DC	5.16 W	5.16 W	4.8 W	4.8 W
Ambient temperature
During operating phase	-10 … +60 °C	0 … 60 °C	-10 … +60 °C	0 … 60 °C
During storage	-40 … +80 °C	-40 … +80 °C	-40 … +80 °C	-40 … +80 °C
During transport	-40 … +80 °C	-40 … +80 °C	-40 … +80 °C	-40 … +80 °C
Relative humidity at 25 °C during operating phase, maximum	95%	95%	95%	95%
Width	60 mm	60 mm	60 mm	60 mm
Height	125 mm	125 mm	125 mm	125 mm
Depth	124 mm	124 mm	124 mm	124 mm
Net weight	780 g	780 g	780 g	780 g
Type of mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting
IP degree of protection	IP30	IP30	IP30	IP30
Standard
For EMC from FM	FM 3611	FM 3611	FM 3611	FM 3611
For Ex zone	EN 50021	EN 50021	EN 50021	EN 50021
For safety from CSA	-	-	-	-
For emitted interference	EN 61000-6-4 Class A	EN 61000-6-4 Class A	EN 61000-6-4 Class A	EN 61000-6-4 Class A
For noise immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Guideline
For EMC from AS	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
For safety from UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
CE marking	Yes	Yes	Yes	Yes
Marine classification association
American Bureau of Shipping Europe Ltd. (ABS)	Yes	Yes	Yes	Yes
Bureau Veritas (BV)	Yes	Yes	Yes	Yes
Det Norske Veritas (DNV)	Yes	Yes	Yes	Yes
Germanischer Lloyd (GL)	Yes	Yes	Yes	Yes
Lloyds Register of Shipping (LRS)	Yes	Yes	Yes	Yes
Nippon Kaiji Kyokai (NK)	Yes	Yes	Yes	Yes

Order No.	6GK5 212-2BB00-2AA3	6GK5 212-2BC00-2AA3
Product type designation	SCALANCE X212-2	SCALANCE X212-2LD
Transmission rate 1	10 Mbit/s	10 Mbit/s
Transmission rate 2	100 Mbit/s	100 Mbit/s
Number of electrical connections
For signal contact	1	1
For network components or terminal equipment	12	12
For redundant power supply	1	1
For power supply	1	1
Design of electrical connection
For signal contact	2-pin terminal block	2-pin terminal block
For network components or terminal equipment	RJ45 (10/100 Mbit/s; TP)	RJ45 (10/100 Mbit/s; TP)
For power supply	4-pin terminal block	4-pin terminal block
Number of optical connections for fiber-optic cables
At 10 Mbit/s	-	-
At 100 Mbit/s	2	2
Design of optical connection for fiber-optic cables
At 10 Mbit/s	-	-
At 100 Mbit/s	BFOC socket (100 Mbit/s)	BFOC socket (100 Mbit/s)
Design of the swap medium C-Plug	Yes	Yes
Type of power supply	DC	DC
Supply voltage	24 V	24 V
External	24 V	24 V
Maximum	32 V	32 V
Minimum	18 V	18 V
Current consumed	330 mA	330 mA
Effective power loss at 24 V with DC	7.92 W	7.92 W
Ambient temperature
During operating phase	0 … 60 °C	0 … 60 °C
During storage	-40 … +80 °C	-40 … +80 °C
During transport	-40 … +80 °C	-40 … +80 °C
Relative humidity at 25 °C during operating phase, maximum	95%	95%
Width	120 mm	120 mm
Height	125 mm	125 mm
Depth	124 mm	124 mm
Net weight	1200 g	1200 g
Type of mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting
IP degree of protection	IP30	IP30
Standard
For EMC from FM	FM 3611	FM 3611
For Ex zone	EN 50021	EN 50021
For safety from CSA	-	-
For emitted interference	EN 61000-6-4 Class A	EN 61000-6-4 Class A
For noise immunity	EN 61000-6-2	EN 61000-6-2
Guideline
For EMC from AS	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
For safety from UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
CE marking	Yes	Yes
Marine classification association
American Bureau of Shipping Europe Ltd. (ABS)	-	-
Bureau Veritas (BV)	Yes	Yes
Det Norske Veritas (DNV)	Yes	Yes
Germanischer Lloyd (GL)	Yes	Yes
Lloyds Register of Shipping (LRS)	Yes	Yes
Nippon Kaiji Kyokai (NK)	Yes	Yes

Order No.	6GK5 208-0BA10-2AA3	6GK5 208-0HA00-2AA6	6GK5 216-0BA00-2AA3	6GK5 224-0BA00-2AA3
Product type designation	SCALANCE X208	SCALANCE X208PRO	SCALANCE X216	SCALANCE X224
Transmission rate 1	10 Mbit/s	10 Mbit/s	10 Mbit/s	10 Mbit/s
Transmission rate 2	100 Mbit/s	100 Mbit/s	100 Mbit/s	100 Mbit/s
Number of electrical connections
For signal contact	1	1	1	1
For network components or terminal equipment	8	8	16	24
For redundant power supply	1	1	1	1
For power supply	1	1	1	1
Design of electrical connection
For signal contact	2-pin terminal block	5-pin M12 interface	2-pin terminal block	2-pin terminal block
For network components or terminal equipment	RJ45 (10/100 Mbit/s; TP)	4-pin M12 sockets (10/100 Mbit/s; D-coded)	RJ45 (10/100 Mbit/s; TP)	RJ45 (10/100 Mbit/s; TP)
For power supply	4-pin terminal block	4-pin M12 interface	4-pin terminal block	4-pin terminal block
Number of optical connections for fiber-optic cables
At 10 Mbit/s	-	-	-	-
At 100 Mbit/s	-	-	-	-
Design of optical connection for fiber-optic cables
At 10 Mbit/s	-	-	-	-
At 100 Mbit/s	-	-	-	-
Design of the swap medium C-Plug	Yes	Yes	Yes	Yes
Type of power supply	DC	DC	DC	DC
Supply voltage	24 V	24 V	24 V	24 V
External	24 V	24 V	24 V	24 V
Maximum	32 V	32 V	32 V	32 V
Minimum	18 V	18 V	18 V	18 V
Current consumed	185 mA	185 mA	240 mA	350 mA
Effective power loss at 24 V with DC	4.0 W	4.0 W	5.76 W	8.4 W
Ambient temperature
During operating phase	-20 °C … + 70 °C	-20 … +70 °C	0 °C … 60 °C	0 °C … 60 °C
During storage	-40 … +80 °C	-40 … +80 °C	-40 … +80 °C	-40 … +80 °C
During transport	-40 … +80 °C	-40 … +80 °C	-40 … +80 °C	-40 … +80 °C
Relative humidity at 25 °C during operating phase, maximum	95%	100%	95%	95%
Width	60 mm	90 mm	120 mm	180 mm
Height	125 mm	125 mm	125 mm	125 mm
Depth	124 mm	124 mm	124 mm	124 mm
Net weight	780 g	1000 g	1200 g	1600 g
Type of mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting	DIN rail, S7-300 mounting rail, wall mounting
IP degree of protection	IP30	IP65	IP30	IP30
Standard
For EMC from FM	FM 3611	FM 3611	FM 3611	FM 3611
For Ex zone	EN 50021	EN 50021	EN 50021	EN 50021
For safety from CSA	-	-	-	-
For emitted interference	EN 61000-6-4 Class A	EN 61000-6-4 Class A	EN 61000-6-4 Class A	EN 61000-6-4 Class A
For noise immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Guideline
For EMC from AS	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
For safety from UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
CE marking	Yes	Yes	Yes	Yes
Marine classification association
American Bureau of Shipping Europe Ltd. (ABS)	Yes	Yes	Yes	Yes
Bureau Veritas (BV)	Yes	Yes	Yes	Yes
Det Norske Veritas (DNV)	Yes	Yes	Yes	Yes
Germanischer Lloyd (GL)	Yes	Yes	Yes	Yes
Lloyds Register of Shipping (LRS)	Yes	Yes	Yes	Yes
Nippon Kaiji Kyokai (NK)	Yes	Yes	Yes	Yes

Интструмент подбора SIMATIC NET обеспечивает Вам поддержку при выборе подходящего коммутатора Industrial Ethernet а также во время конфигурирования модульной версии:

Версия Online:
http://www.siemens.com/snst

Версия Offline:
http://www.siemens.com/snst-download

Код	Заказной номер	Описание	Вес (кг)	Заказать
66407	6GK1900-0AB00	simatic net, c-plug, съемный модуль памяти для хранения параметров конфигурации компонентов simatic net. при необходимости в нем могут сохраняться данные пользователя. например, файловая система cp443-1 advanced	0.03	Заказать
114499	6GK5200-4AH00-2BA3	simatic net,scalance x200-4pirt управляемый ie коммутатор, 4 x 10/100мбит/с pof sc rj порта, контакт сигнала ошибки с установочной кнопкой, резервированное питание, profinet-устройство, управление сетью, встроенный менеджер резервирования, электронные рук	1.035	Заказать
66457	6GK5201-3BH00-2BA3	simatic net,scalance x201-3pirt управляемый ie коммутатор, 1 x 10/100mbit/s rj45 порт, 3 x 100mbit/s pof sc rj порта, контакт сигнала ошибки с установочной кнопкой, резервированное питание, profinet-устройство, управление сетью, встроенный менеджер резерв	1.03	Заказать
114500	6GK5202-2BB00-2BA3	simatic net, scalance x202-2irt управляемый ie irt коммутатор, 2 x 10/100mбит/сек rj45 порта, 2 x 100mбит/сек мультимод. bfoc, контакт сигнала ошибки с кнопкой set, резервированное питание, profinet io устройство, управление сетью, интегр. менеджер резерв	1.058	Заказать
66459	6GK5202-2BH00-2BA3	simatic net,scalance x202-2pirt управляемый ie коммутатор, 2 x 10/100mbit/s rj45 порта, 2x 100mbit/s pof sc rj порта, контакт сигнала ошибки с установочной кнопкой, резервированное питание, profinet-устройство, управление сетью, встроенный менеджер резерв	1.007	Заказать
114502	6GK5204-0BA00-2BA3	simatic net, scalance x204irt, управляемый ie irt коммутат., 4 x 10/100mбит/сек rj45 порта, контакт сигнала ошибки с кнопкой set, резервированное питание, устройство profinet io, управление сетью, red. manager integrated, интегр. менеджер резервир., с рук	0.991	Заказать
114504	6GK5204-2BB10-2AA3	simatic net, scalance x204-2, управляемый ie коммутатор, 4 x 10/100мбит/с rj45 порта, 2 x 100мбит/с мультимодовых bfoc, светодиодная диагностика, сигнальный контакт ошибки с кнопкой настройки, резервированное питание, profinet-io устройство, управление сетью, встроенный менеджер резервирования	1.005	Заказать
114509	6GK5206-1BC10-2AA3	simatic net, scalance x206-1ld, управляемый ie коммутатор, 6 x 10/100мбит/с rj45 портов, 1 x 100мбит/с одномодовый bfoc, светодиодная диагностика, сигнальный контакт ошибки с кнопкой настройки, резервированное питание, profinet-io устройство, управление сетью, встроенный менеджер резервирования	1.028	Заказать
114511	6GK5208-0BA10-2AA3	simatic net, scalance x208, управляемый ie коммутатор, 8 x 10/100мбит/с rj45 портов, светодиодная диагностика, сигнальный контакт ошибки с кнопкой настройки, резервированное питание, profinet-io устройство, управление сетью, встроенный менеджер резервирования, электронные руководства на cd	1.043	Заказать
66463	6GK5212-2BB00-2AA3	simatic net, scalance x212-2, управляемый ie коммутатор, 12 x 10/100мбит/с rj45 портов, 2 x 100мбит/с мультимодовых bfoc, светодиодная диагностика, сигнальный контакт ошибки с кнопкой настройки, резервированное питание, profinet-io устройство, управление сетью, встроенный менеджер резервирования	1.539	Заказать
114513	6GK5212-2BC00-2AA3	simatic net, scalance x212-1ld, управляемый ie коммутатор, 12 x 10/100мбит/с rj45 портов, 2 x 100мбит/с одномодовых bfoc, светодиодная диагностика, сигнальный контакт ошибки с кнопкой настройки, резервированное питание, profinet-io устройство, управление сетью, встроенный менеджер резервирования	1.563	Заказать
114514	6GK5216-0BA00-2AA3	simatic net, scalance x216, управляемый ie коммутатор, 16 x 10/100мбит/с rj45 портов, светодиодная диагностика, сигнальный контакт ошибки с кнопкой настройки, резервированное питание, profinet-io устройство, управление сетью, встроенный менеджер резервирования, электронные руководства на cd	1.577	Заказать
114515	6GK5224-0BA00-2AA3	simatic net, scalance x224, управляемый ie коммутатор, 24 x 10/100мбит/с rj45 порта, светодиодная диагностика, сигнальный контакт ошибки с кнопкой настройки, резервированное питание, profinet-io устройство, управление сетью, встроенный менеджер резервирования, электронные руководства на cd	1.997	Заказать
66477	6GK5307-3BL00-2AA3	simatic net, scalance x307-3, управляемый (plus) ie-коммутатор, 3 x 1000 мбит/с мультимодовых sc и 7 x 10/100 мбит/с rj45-порта, светодиодная диагностика, сигнальный контакт ошибки с кнопкой выбора/установки, profinet-io усройство, управление сетью, встро	1.548	Заказать
66478	6GK5307-3BM00-2AA3	simatic net, scalance x307-3ld, управляемый (plus) ie-коммутатор, 3 x 1000 мбит/с одномодовых sc и 7 x 10/100 мбит/с rj45-порта, светодиодная диагностика, сигнальный контакт ошибки с кнопкой выбора/установки, profinet-io усройство, управление сетью, встро	1.537	Заказать
114521	6GK5308-2FL00-2AA3	simatic net, scalance x308-2, управляемый plus ie коммутатор, 2 x 1000мбит/с мультимодовых sc, 1 x 10/100/1000мбит/с и 7 x 10/100бит/с rj45 портов, светодиодная диагностика, сигнальный контакт ошибки с кнопкой настройки, резервированное питание, profinet-io устройство, управление сетью, встроенный менеджер резервирования, офисные возможности (rstp, vlan, igmp) электронные руководства на cd	1.55	Заказать
114522	6GK5308-2FM00-2AA3	simatic net, scalance x308-2ld, управляемый plus ie коммутатор, 2 x 1000мбит/с одномодовых sc, 1 x 10/100/1000мбит/с и 7 x 10/100бит/с rj45 портов, светодиодная диагностика, сигнальный контакт ошибки с кнопкой настройки, резервированное питание, profinet-io устройство, управление сетью, встроенный менеджер резервирования, офисные возможности (rstp, vlan, igmp) , электронные руководства на cd	1.518	Заказать
114523	6GK5308-2FN00-2AA3	simatic net, scalance x308-2lh, управляемый (plus) ie-коммутатор, 2 x 1000 мбит/с одномодовых sc, 1 10/100/1000 мбит/с и 7 x 10/100 мбит/с rj45-порта, светодиодная диагностика, сигнальный контакт ошибки с кнопкой выбора/установки, profinet-io усройство, у	1.537	Заказать
66479	6GK5308-2FP00-2AA3	simatic net, scalance x308-2lh+, управляемый (plus) ie-коммутатор, 2 x 1000 мбит/с одномодовых sc, 1 10/100/1000 мбит/с и 7 x 10/100 мбит/с rj45-порта, светодиодная диагностика, сигнальный контакт ошибки с кнопкой выбора/установки, profinet-io усройство,	1.531	Заказать
66481	6GK5310-0BA00-2AA3	simatic net, scalance x310fe, управляемый plus ie коммутатор, 10 x 10/100бит/с rj45 портов, светодиодная диагностика, сигнальный контакт ошибки с кнопкой настройки, резервированное питание, profinet-io устройство, управление сетью, встроенный менеджер резервирования, офисные возможности (rstp, vlan, igmp), электронные руководства на cd	1.556	Заказать
66482	6GK5310-0FA00-2AA3	simatic net, scalance x310, управляемый plus ie коммутатор, 31 x 10/100/1000мбит/с и 7 x 10/100бит/с rj45 портов, светодиодная диагностика, сигнальный контакт ошибки с кнопкой настройки, резервированное питание, profinet-io устройство, управление сетью, встроенный менеджер резервирования, офисные возможности (rstp, vlan, igmp) , электронные руководства на cd	1.482	Заказать
114536	6GK5408-2FD00-2AA2	simatic net, scalance x408-2, модульный ie коммутатор, 4 x 10/100/1000mbit/s и 4 x 10/100mbit/s rj45 ports, 2 x слота для модулей gigagbit/fast ethernet, встроенный менеджер резервирования, офисные хар-ки (rstp, vlan,..) стевое управление, вместе с c-plug	2.789	Заказать
114537	6GK5414-3FC00-2AA2	simatic net, scalance x414-3e, модульный ie коммутатор, 2 x 10/100/1000мбит/с и 12 x 10/100мбит/с rj45 ports, 1 x gigagbit и 2 x 100 mbit разъёмы медиа-модулей, расширяемые интерфейсы, встроенное управление резервированием, офисные возможности (rstp, vlan	3.882	Заказать
66492	6GK5491-2AB00-8AA2	simatic net, медиа модуль media module mm491-2, принадлежность для scalance x-400, 2 x 100 мбит/с мультимодовый bfoc, "горячая замена", табличка с описанием	0.469	Заказать
114538	6GK5491-2AC00-8AA2	simatic net, медиа модуль media module mm491-2, принадлежность для scalance x-400, 2 x 100 мбит/с одномодовый bfoc, "горячая замена", табличка с описанием	0.45	Заказать
66493	6GK5491-2AE00-8AA2	simatic net, медиа-модуль mm491-2lh+, принадлежность для scalance x-400, 2 x 100мбит/с одномодовое sc, горячая замена, поле для описания	0.429	Заказать
66494	6GK5492-2AL00-8AA2	simatic net, медиа модуль media module mm492-2, принадлежность для scalance x-400, 2 x 1 гбит/с многомодовый sc, "горячая замена", табличка с описанием	0.446	Заказать
114539	6GK5492-2AM00-8AA2	simatic net, медиа модуль media module mm492-2ld, принадлежность для scalance x-400, 2 x 1 гбит/с одномодовый sc, "горячая замена", табличка с описанием	0.45	Заказать
66495	6GK5492-2AN00-8AA2	simatic net, медиа-модуль mm492-2lh, принадлежность для scalance x-400, 2 x 1гбит/с одномодовых sc, горячая замена, табличка с описанием	0.408	Заказать
114540	6GK5492-2AP00-8AA2	simatic net, медиа-модуль mm492-2lh+, принадлежность для scalance x-400, 2 x 1гбит/с одномодовых sc, горячая замена, табличка с описанием	0.407	Заказать
66496	6GK5492-2AQ00-8AA2	scalance x-400 accessory, media module mm492-2elh, 2 x 1gbit/s singlemode sc, hot swapable, inscription field	0.407	Заказать
114541	6GK5495-8BA00-8AA2	simatic net, модуль расширения extender module em495-8, принадлежность для scalance x-400, 8 x 10/100мбит/с rj45 портов, "горячая замена", с защитными крышками cv491	0.831	Заказать
114542	6GK5496-4MA00-8AA2	simatic net, модуль расширения extender module em496-4, принадлежность для scalance x-400, 4 x слота media module 100 мбит/с, "горячая замена", с защитными крышками cv491	1.236	Заказать
