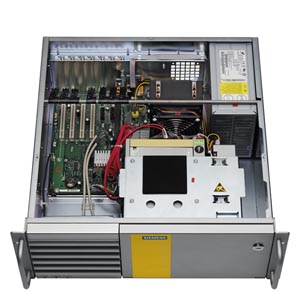

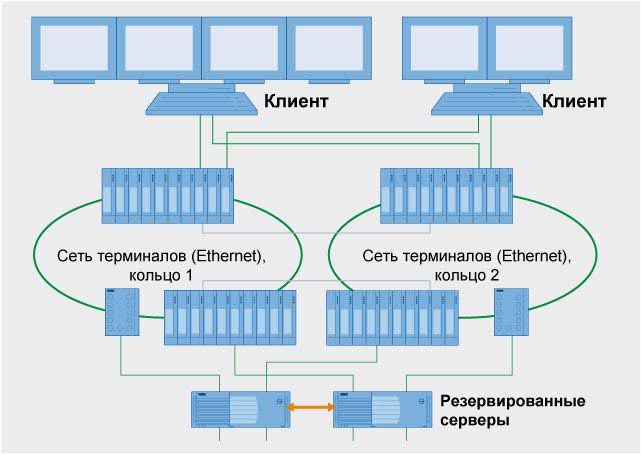

Вы можете подключать промышленные рабочие станции SIMATIC PCS 7 к нерезервированной терминальной шине используя встроенный Ethernet-интерфейс или сетевой адаптер. В случае резервированной терминальной шины, с двумя кольцами, соединенными двумя парами коммутаторов, каждая станция SIMATIC PCS 7 Industrial Workstation должна подключаться в оба кольца с помощью комплекта адаптеров SIMATIC PCS 7 для резервированной терминальной шины.
Комплект адаптеров SIMATIC PCS 7 для подключения к резервированной терминальной шине состоит из серверного и настольного сетевых адаптеров (детали конфигурирования рассматривается в руководстве "SIMATIC PCS 7 V7.0 fault-tolerant process control systems").
Доступны варианты для разных внутренних шин станции SIMATIC PCS 7 Industrial Workstation:
Это позволяет более гибко использовать PCI/PCIe слоты станций SIMATIC PCS 7 Industrial Workstation. Вы можете выбрать один из двух вариантов интерфейсов в зависимости от наличия свободных слотов и требований.
Примечание:
Необходимо помнить, что решение должно приниматься в отношении всего комплекта, т.е. серверного и настольного сетевых адаптеров станции. Не допускается комбинировать адаптеры разных типов PCIe и PCI из двух комплектов. Нельзя использовать настольный адаптер в PCI-слоте и и серверный адаптер в PCIe-слоте станции и наоборот.
| Код | Заказной номер | Описание | Заказать |
|---|---|---|---|
| 62432 | 6ES7652-0XX01-1XF0 | simatic pcs7 пакет адаптеров резервированой терминальной шины, две сетевых pci-карты intel, rj45 10/100/1000мбит (адаптер для серверов и настольных систем) для установки резервированной терминальной шины для pcs7 v6.1 sp1 | Заказать |
| 110891 | 6ES7652-0XX01-1XF1 | simatic pcs7, пакет адаптеров резервированной терминальной шины, 2 x intel pci-e (express) сетевых карты rj45 10/100/ 1000 мбит (включая адаптеры для сервера/рабочей станции), для реализации резервированной терминальной шины для pcs7 v7.0 sp1 | Заказать |
