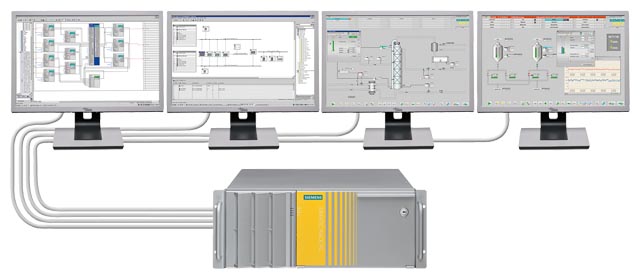

В стандартном варианте поставки ES/ OS/ BATCH/ IT станции SIMATIC PCS7 оснащаются встроенным графическим контроллером и позволяют подключать только один монитор. Применение графических карт Multi-VGA позволяет подключать к одной станции PCS7 два или четыре монитора и повышать удобство выполнения проектных работ или оперативного управления производственным процессом. Для обслуживания всех мониторов используется лишь одна клавиатура и лишь одна мышь..
Мульти-VGA карта отвечает требованиям стандартов EN 55 022 и EN 50 082. Конструктивно мульти-VGA выполнена в виде PCI-карты, поэтому ее применение требует наличия одного свободного PCI-разъема в OS-станции.
Multi-VGA видео-карты | |
|---|---|
Память | 32 Mbyte DDRAM на 1 вывод |
| 2 x 32 Mbyte |
| 4 x 32 Mbyte |
Частота | 360 MHz, встроенный RAMDAC |
Максимальное аналоговое разрешение на 1 вывод | 2048 x 1536 at 24 bpp при 85 Hz |
Максимальное цифровое разрешение на 1 вывод | 1280 x 1024 |
Электромагнитная совместимость (EMC) |
|
| EN 55022 Class B |
| EN 50082 |
Требования к месту установки | 1 PCI слот |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 110893 | 6ES7652-0XX04-1XE0 | simatic pcs7, мультимониторная видеокарта на 2 экрана, для 2 мониторов, pcie x16, 512 mb ddr2 ram, вкл. 1 x двойной dvi кабель для 2 цифровых выходов и 2 x адаптеров для vga выходов | 0.5 | Заказать |
| 62435 | 6ES7652-0XX04-1XE1 | simatic pcs7, мультимониторная видеокарта на 4 экрана, для 4 мониторов, pcie x16, 512 mb ddr2 ram, вкл. 1 x двойной dvi кабель для 4 цифровых выходов и 4 x адаптеров для vga выходов | 0.2 | Заказать |
| 114308 | 6GF6220-1DA01 | scd 19101-d, жк-монитор с диагональю экрана 19 дюймов, настольный, с защитным стеклом, ul1950 / ip 20, разрешение 1280x1024, 30-97 кгц | 10 | Заказать |
