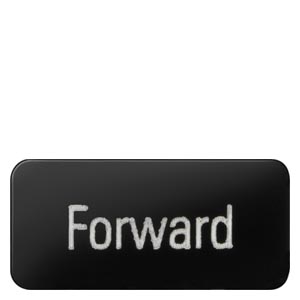

Шильдик, надпись производства Siemens

Шильдики состоят из черного пластикового держателя и пластинки с надписью (черной с белыми буквами) которая выполнена самоклеящейся или установки защелкиванием. Они не пригодны для кнопок  аварийного останова  (EMERGENCY-STOP).

(Таблички с надписью программы 3SB1 (серебряные с черной надписью) также могут использоваться.)

Примечание: указать размеры!

Надписи

Надписи (и специальные надписи) имеют заглавные буквы.

Самоклеящиеся таблички

Таблички с надписями являются самоприклеивающимися.

Возможны два типоразмера для круглой и квадратной программ:

• 30 мм×45 мм держатель таблички с табличкой 12.5 мм×27 мм.
• 30 мм×60 мм держатель таблички с табличкой 27 мм×27 мм.

Таблички для установки защелкиванием

Возможны следующие варианты для круглой программы:

• Держатель таблички 29.8 мм×51 мм с табличкой 17.5 мм×28 мм (поле для надписи: 17.5 мм×27 мм).

Надписи с кодом для заказа

Добавьте в конце заказного номера следующие коды:

для надписи с

• Текст с прописными/строчными буквами: K0Y
• Текст с прописными буквами: K1Y
• Текст со строчными буквами: K2Y
• Символ с номером по DIN Report 4: K3Y
• Текст или символ согласно приложению в заявке: K9Y

Пример заказа

Вы хотите табличку с символом No. 1800 по DIN Report 4:

3SB39 02–1XZ
K3Y
Z = 1800

Примечания относительно заказа

При заказе в дополнение к заказному номеру и заказному коду  приведите требуемую надпись простым текстом. В случае специальной надписи со словами на языках кроме немецкого, приведите надпись предельно разборчиво  и укажите язык.

Стандартными для надписей являются буквы следующей высоты:

• Таблички размера 12.5 мм × 27 мм: 3 строки с размером шрифта 4 мм (1 строка), 3.5 мм (2 строки) или 2.5 мм (3 строки),
• Таблички размера 27 мм × 27 мм: 5 строк с размером шрифта  4 мм (от 1 до 5 строк),
• Таблички размера17.5 мм × 28 мм: 3 строки с размером шрифта 4 мм (от 1 до 2 строк) или 3 мм (3 строки).

Допускается расположение до 10 символов в строке. Тип шрифта - Univers.

Допускаются другие высоты надписей и типы шрифтов, но они должны быть указаны при заказе.

DIN Report 4 (ISBN 3-410-14528-1) доступен от

Beuth Verlag GmbH
D-10772 Berlin
Tel. +49 30 26 01-22 60
Fax +49 30 26 01-12 60.
